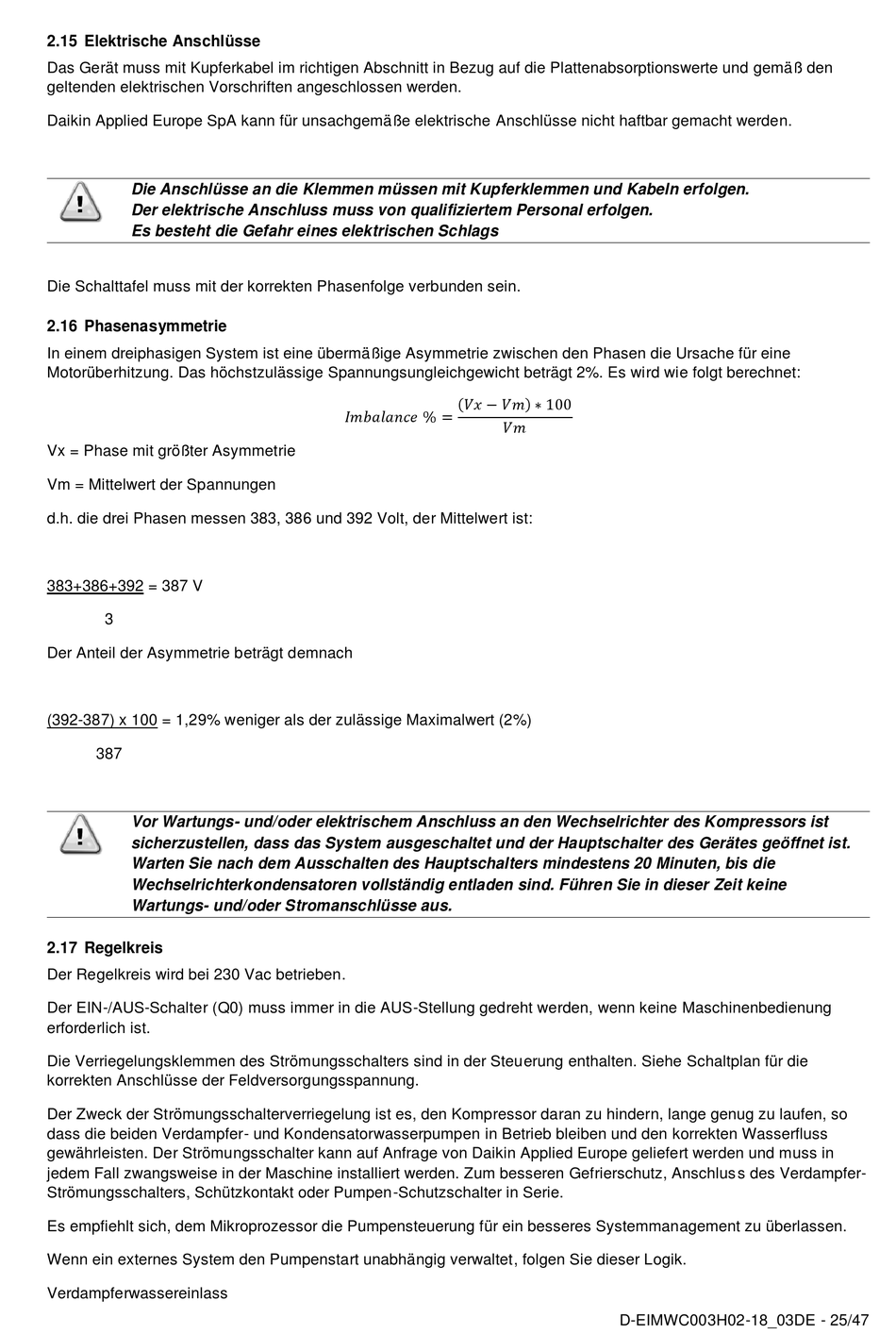

2.15 Elektrische Anschlüsse
Das Gerät muss mit Kupferkabel im richtigen Abschnitt in Bezug auf die Plattenabsorptionswerte und gemäß den
geltenden elektrischen Vorschriften angeschlossen werden.
Daikin Applied Europe SpA kann für unsachgemäße elektrische Anschlüsse nicht haftbar gemacht werden.
Die Anschlüsse an die Klemmen müssen mit Kupferklemmen und Kabeln erfolgen.
Der elektrische Anschluss muss von qualifiziertem Personal erfolgen.
Es besteht die Gefahr eines elektrischen Schlags
Die Schalttafel muss mit der korrekten Phasenfolge verbunden sein.
2.16 Phasenasymmetrie
In einem dreiphasigen System ist eine übermäßige Asymmetrie zwischen den Phasen die Ursache für eine
Motorüberhitzung. Das höchstzulässige Spannungsungleichgewicht beträgt 2%. Es wird wie folgt berechnet:
Vx = Phase mit größter Asymmetrie
Vm = Mittelwert der Spannungen
d.h. die drei Phasen messen 383, 386 und 392 Volt, der Mittelwert ist:
383+386+392 = 387 V
3
Der Anteil der Asymmetrie beträgt demnach
(392-387) x 100 = 1,29% weniger als der zulässige Maximalwert (2%)
387
Vor Wartungs- und/oder elektrischem Anschluss an den Wechselrichter des Kompressors ist
sicherzustellen, dass das System ausgeschaltet und der Hauptschalter des Gerätes geöffnet ist.
Warten Sie nach dem Ausschalten des Hauptschalters mindestens 20 Minuten, bis die
Wechselrichterkondensatoren vollständig entladen sind. Führen Sie in dieser Zeit keine
Wartungs- und/oder Stromanschlüsse aus.
2.17 Regelkreis
Der Regelkreis wird bei 230 Vac betrieben.
Der EIN-/AUS-Schalter (Q0) muss immer in die AUS-Stellung gedreht werden, wenn keine Maschinenbedienung
erforderlich ist.
Die Verriegelungsklemmen des Strömungsschalters sind in der Steuerung enthalten. Siehe Schaltplan für die
korrekten Anschlüsse der Feldversorgungsspannung.
Der Zweck der Strömungsschalterverriegelung ist es, den Kompressor daran zu hindern, lange genug zu laufen, so
dass die beiden Verdampfer- und Kondensatorwasserpumpen in Betrieb bleiben und den korrekten Wasserfluss
gewährleisten. Der Strömungsschalter kann auf Anfrage von Daikin Applied Europe geliefert werden und muss in
jedem Fall zwangsweise in der Maschine installiert werden. Zum besseren Gefrierschutz, Anschlus s des Verdampfer-
Strömungsschalters, Schützkontakt oder Pumpen-Schutzschalter in Serie.
Es empfiehlt sich, dem Mikroprozessor die Pumpensteuerung für ein besseres Systemmanagement zu überlassen.
Wenn ein externes System den Pumpenstart unabhängig verwaltet, folgen Sie dieser Logik.
Verdampferwassereinlass
( ���� − ���� ) ∗ 100
������������������ % =
����
D-EIMWC003H02-18_03DE - 25/47
