2.4 Aufstellung und Montage

Das Gerät muss auf einem ebenen Zement- oder Stahlsockel montiert werden, um das Gesamtgewicht der gesamten
Maschine in Betrieb zu unterstützen, und muss so positioniert werden, dass an einem Ende des Gerätes ausreichend
Platz für Wartung vorhanden ist, um die Reinigung und/oder die Entfernung des Verdampfers und der
Kondensatorleitungen zu ermöglichen. Beziehen Sie sich auf die nachstehende Abbildung für die Bereiche, auf die zu
achten ist. Die Kondensator- und Verdampferrohre werden in der Rohrplatte erweitert, um gegebenenfalls einen
Austausch zu ermöglichen.
Schalttafel-
Seite
Die Maschinenposition sollte so ausgelegt sein, dass der Zugang zu allen Sicherheits - und Steuergeräten
gewährleistet ist. Niemals die Sicherheitsvorrichtungen (Sicherheitsventile, Druckschalter) abdecken, die aufgrund
ihrer Bedeutung regelmäßig zu kontrollieren sind. Die Sicherheitsventile müssen extern angeschlossen werden. Für
die Abmessungen des Sicherheitsventils wird die Anwendung der harmonisierten Normen EN378 und EN13136
empfohlen.
Diese Geräte beinhalten die Installation von zwei Sicherheitsventilen für jeden Wärmetauscher, installiert an einer
Umschaltvorrichtung, die stets ein Ventil aktiviert hält. Daher müssen beide Sicherheitsventile an jedem
Wärmetauscher außerhalb des Maschinenraums angeschlossen werden. Diese Leitungen müssen so installiert
werden, dass im Falle, wenn ein Ventil sich öffnet, das abgelassene Kältemittel keine Personen und/oder Dinge
einschließt oder durch Fenster und/oder andere Öffnungen in das Gebäude gelangen kann.
Der Maschinenraum muss ausreichend belüftet sein, um eine Kältemittelansammlung zu verhindern, die der Luft den
Sauerstoffgehalt, entziehen kann, was zur Erstickung führen kann. In diesem Zusammenhang empfehlen wir die
Anwendung der harmonisierten Norm EN378-3 (Sicherheits- und Umweltanforderungen - Montage und
Personenschutz) oder einer gleichwertigen.
Die Luft, die durch einen hohen Prozentsatz des Kältemittels verunreinigt ist (siehe
Kältemittelsicherheitsblatt), kann bei Einatmung Erstickung, Verlust der Beweglichkeit und des
Bewusstseins verursachen. Vermeiden Sie Augen- und Hautkontakt.
2.5 Stoßdämpfer
Die schwingungsdämpfenden Gummimatten (optional), die separat geliefert werden, sollten unter die Ecken des
Gerätes gelegt werden (außer bei speziellen Spezifikationen). Diese Matten bieten eine minimale Isolierung. Matten
werden auf allen Installationen empfohlen, wo die Übertragung von Vibrationen beträchtlich sein kann. Installieren Sie
auch die schwingungsdämpfende Isolierstücke an Wasserleitungen, um die Belastung von Leitungen, Vibrationen
und Geräuschen zu reduzieren.
Die Geräte werden mit Kältemittelventilen geliefert, um diese Flüssigkeiten während des
Transports zu isolieren. Die Ventile müssen so lange geschlossen bleiben, bis ein autorisierter
Daikin-Techniker nach der Inspektion der Maschine und deren Installation die Maschine in
Betrieb nimmt.

2.6 Verankerung

Nach der Positionierung muss die Maschine fest im Boden verankert oder es muss eine Metallstruktur zum Abstützen
der Maschine vorgesehen werden. In Hinsicht darauf sind Bohrungen mit 22 mm Durchmesser im Maschinensockel
enthalten, um die Verankerung zu gewährleisten.
Wasseranschlus
s Verdampfer

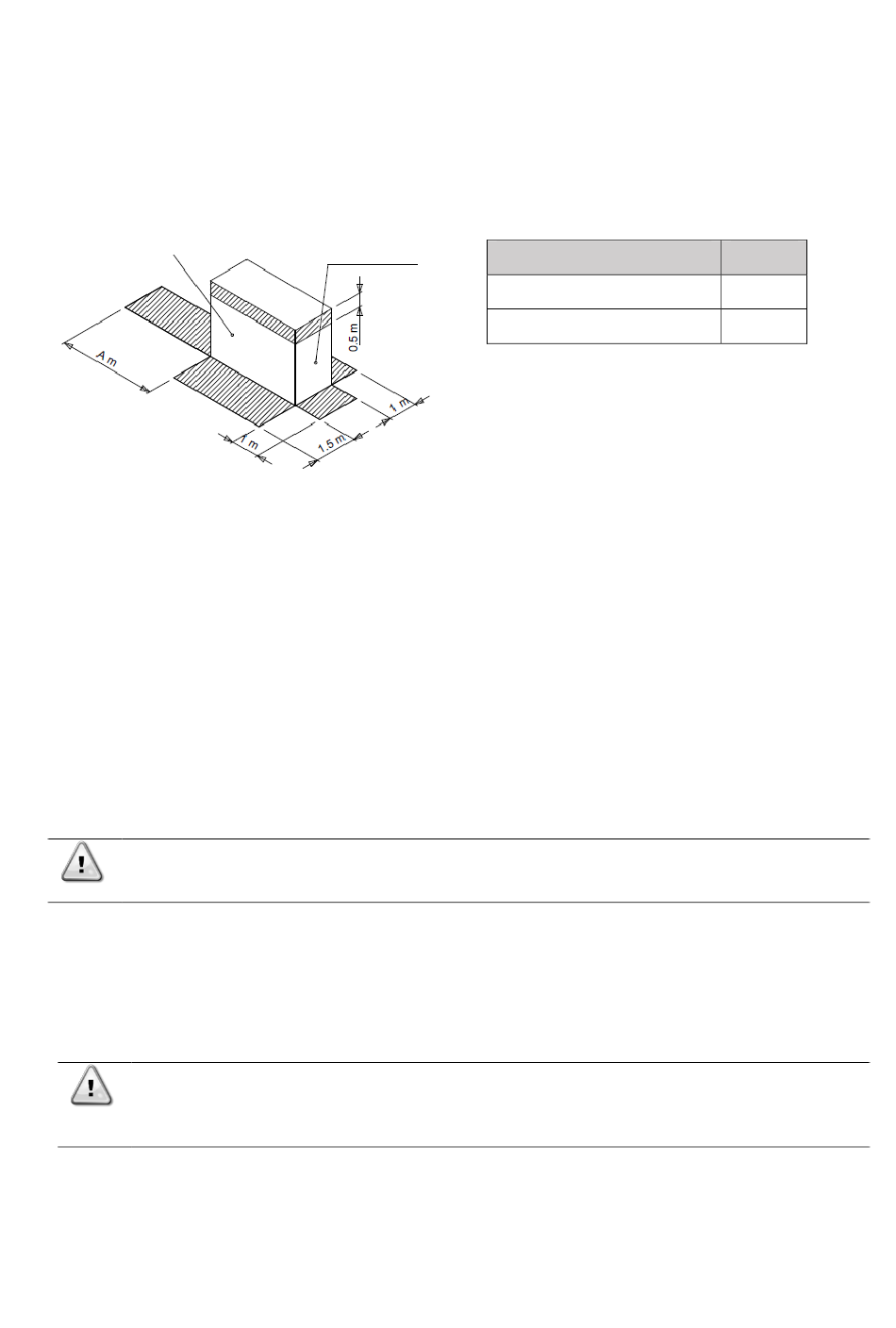

Abbildung 4 - Positionierung des Geräts
Gerätetyp
VZ mit einem Kreislauf
VZ mit zwei Kreisläufen
D-EIMWC003H02-18_03DE - 15/47
A (m)
3,5
4,5
