Damit der Schalter schließt, ist eine bestimmte Durchflussgeschwindigkeit erforderlich. Siehe dazu Tabelle 1.

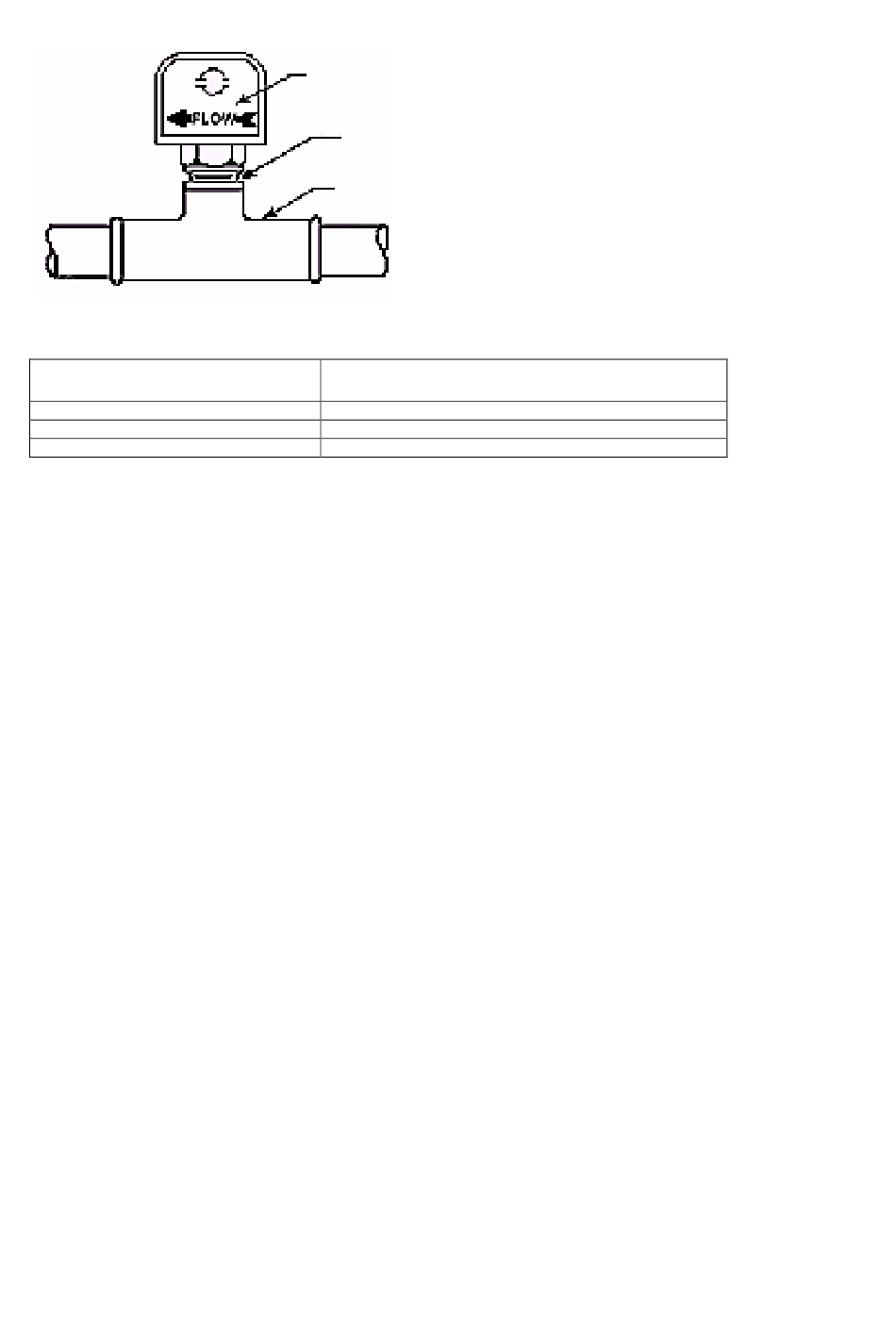

Abbildung 4. Strömungsschalter
Tabelle 1
ROHRGRÖSSE NOMINAL IN ZOLL
(MM)
5 (127)
6 (152)
8 (203)
Glycol-Lösungen
Verwenden Sie ausschließlich Glycol der besten Güteklasse für industrielle Anwendungen. Verwenden Sie kein
Frostschutzmittel für Kraftfahrzeuge. Dieses enthält Inhibitoren, die zur Belagbildung in den Kupferrohren im
Verdampfer des Chillers führen. Art des Glycols und der Umgang mit ihm müssen den geltenden Vorschriften und
gesetzlichen Bestimmungen entsprechen.
Wasserdurchfluss durch den Verdampfer und den Verflüssiger und Druckabfall
Die Durchflussmenge muss zwischen dem Minimal- und Maximalwert liegen. Diese Werte werden in den
grafischen Darstellungen zu den entsprechenden Verdampfern und Verflüssigern gezeigt. Wenn die Durchfluss-
menge unter den gezeigten Minimalwerten bleibt, führt das zu laminarer Strömung. Das reduziert den Wirkungs-
grad, bewirkt ungleichmäßigen Betrieb des elektronischen Expansionsventils und kann letztlich dazu führen, dass
eine Abschaltung wegen zu niedriger Temperatur erfolgt. Auf der anderen Seite kann eine Durchflussmenge, die
über den gezeigten Maximalwerten liegt, zu Erosion an Rohren und Wasseranschlüssen am Verdampfer führen.
Messen Sie den Kühlwasser-Druckabfall beim Verdampfer an den bauseitig dazu vorgesehenen Druckmess-
bohrungen. Es ist wichtig, bei den abgelesenen Werten die Wirkung von Ventilen und Abscheidern nicht mit
einzurechnen. Während der/die Verdichter läuft/laufen, sollte die Wasserdurchflussmenge durch den Verdampfer
nicht verändert werden. Denn die Sollwerte für die Steuerung setzen eine konstante Strömungsgeschwindigkeit
voraus.
1
1
Auf dem Strömungsschalter gekennzeichnete Flussrichtung
2
NPT Strömungsschalter-Anschluss
3
T-Stück
2
3
ERFORDERLICHER MINDEST-DURCHFLUSS FÜR
SCHALTER-AKTIVIERUNG - LITER PRO SEKUNDE
3,7
5,0
8,8
D – 806 C – 07/02 F – DE Seite 7/28
