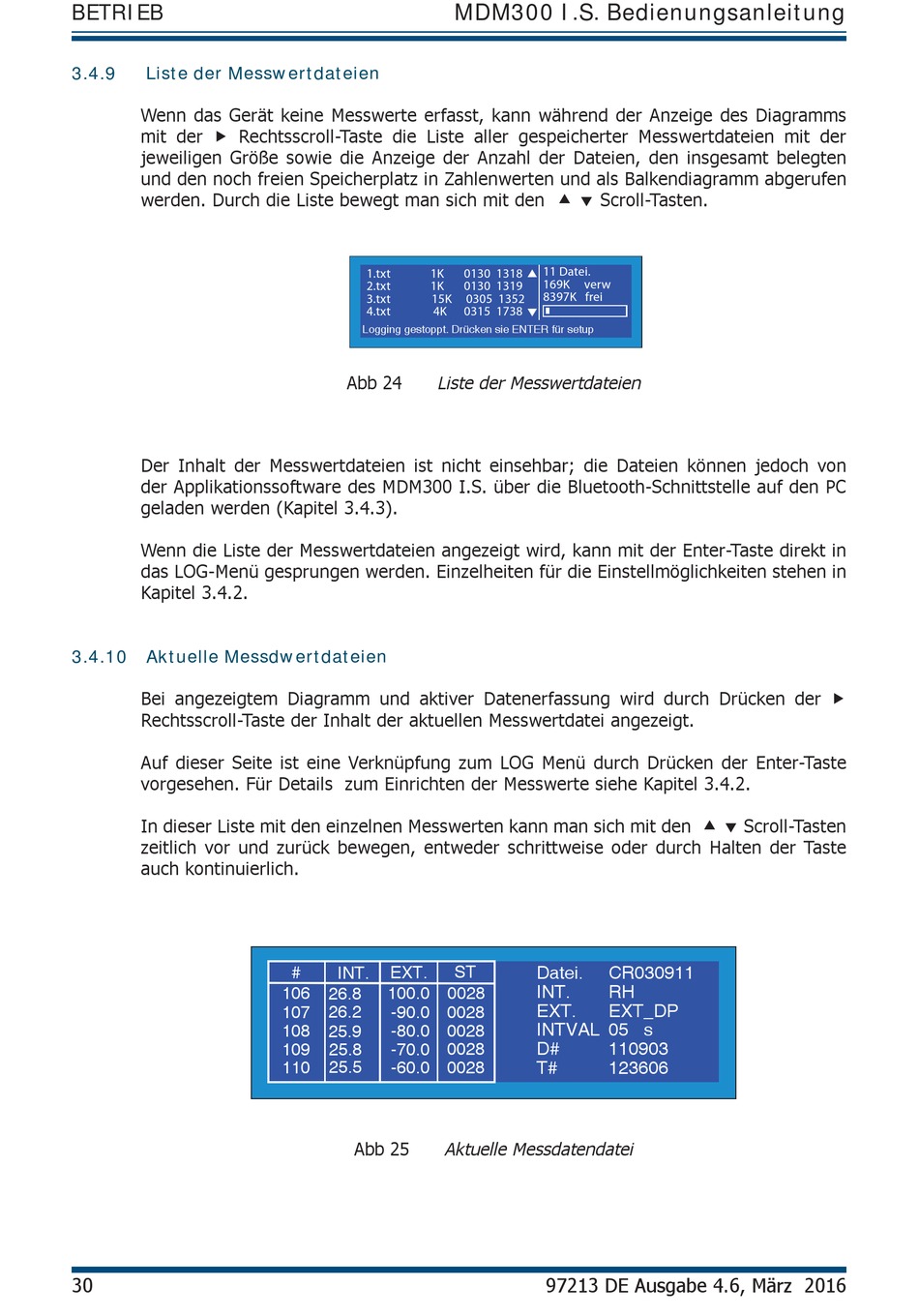

BETRIEB
3.4.9
Liste der Messwertdateien
Wenn das Gerät keine Messwerte erfasst, kann während der Anzeige des Diagramms
mit der Rechtsscroll-Taste die Liste aller gespeicherter Messwertdateien mit der
jeweiligen Größe sowie die Anzeige der Anzahl der Dateien, den insgesamt belegten
und den noch freien Speicherplatz in Zahlenwerten und als Balkendiagramm abgerufen
werden. Durch die Liste bewegt man sich mit den Scroll-Tasten.
Der Inhalt der Messwertdateien ist nicht einsehbar; die Dateien können jedoch von
der Applikationssoftware des MDM300 I.S. über die Bluetooth-Schnittstelle auf den PC
geladen werden (Kapitel 3.4.3).
Wenn die Liste der Messwertdateien angezeigt wird, kann mit der Enter-Taste direkt in
das LOG-Menü gesprungen werden. Einzelheiten für die Einstellmöglichkeiten stehen in
Kapitel 3.4.2.
3.4.10 Aktuelle Messdwertdateien
Bei angezeigtem Diagramm und aktiver Datenerfassung wird durch Drücken der
Rechtsscroll-Taste der Inhalt der aktuellen Messwertdatei angezeigt.
Auf dieser Seite ist eine Verknüpfung zum LOG Menü durch Drücken der Enter-Taste
vorgesehen. Für Details zum Einrichten der Messwerte siehe Kapitel 3.4.2.
In dieser Liste mit den einzelnen Messwerten kann man sich mit den Scroll-Tasten
zeitlich vor und zurück bewegen, entweder schrittweise oder durch Halten der Taste
auch kontinuierlich.
30
MDM300 I.S. Bedienungsanleitung
1.txt
1K
2.txt
1K
3.txt
15K
4.txt
4K
Logging gestoppt. Drücken sie ENTER für setup
Abb 24
Liste der Messwertdateien
#
EXT.
ST
INT.
106
26.8
-100.0
0028
26.2
107
-90.0
0028
108
25.9
-80.0
0028
109
25.8
-70.0
0028
110
25.5
-60.0
0028
Abb 25
Aktuelle Messdatendatei
11 Datei.
0130 1318
169K
verw
0130 1319
8397K frei
0305 1352
0315 1738
Datei.
CR030911
INT.
RH
EXT.
EXT_DP
INTVAL 05 s
D#
110903
T#
123606
97213 DE Ausgabe 4.6, März 2016
