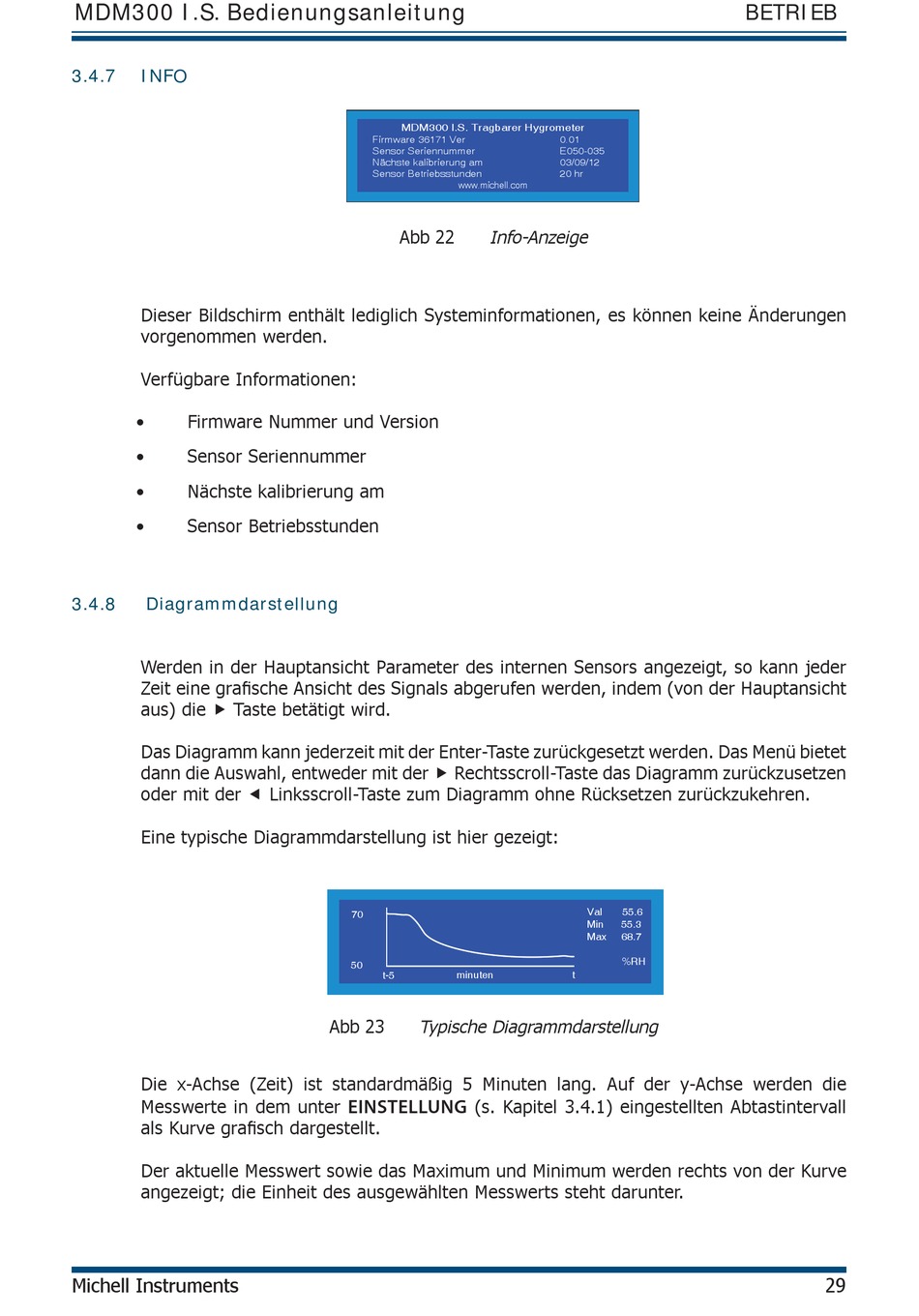

MDM300 I.S. Bedienungsanleitung
3.4.7

INFO

Dieser Bildschirm enthält lediglich Systeminformationen, es können keine Änderungen
vorgenommen werden.
Verfügbare Informationen:
Firmware Nummer und Version
Sensor Seriennummer
Nächste kalibrierung am
Sensor Betriebsstunden
3.4.8

Diagrammdarstellung

Werden in der Hauptansicht Parameter des internen Sensors angezeigt, so kann jeder
Zeit eine grafi sche Ansicht des Signals abgerufen werden, indem (von der Hauptansicht
aus) die  Taste betätigt wird.
Das Diagramm kann jederzeit mit der Enter-Taste zurückgesetzt werden. Das Menü bietet
dann die Auswahl, entweder mit der  Rechtsscroll-Taste das Diagramm zurückzusetzen
oder mit der  Linksscroll-Taste zum Diagramm ohne Rücksetzen zurückzukehren.
Eine typische Diagrammdarstellung ist hier gezeigt:
Die x-Achse (Zeit) ist standardmäßig 5 Minuten lang. Auf der y-Achse werden die
Messwerte in dem unter
als Kurve grafi sch dargestellt.
Der aktuelle Messwert sowie das Maximum und Minimum werden rechts von der Kurve
angezeigt; die Einheit des ausgewählten Messwerts steht darunter.
Michell Instruments
MDM300 I.S. Tragbarer Hygrometer
Firmware 36171 Ver
Sensor Seriennummer
Nächste kalibrierung am
Sensor Betriebsstunden
www.michell.com
Abb 22

Info-Anzeige

70
50
t-5
minuten

Typische Diagrammdarstellung

Abb 23
(s. Kapitel 3.4.1) eingestellten Abtastintervall
EINSTELLUNG
0.01
E050-035
03/09/12
20 hr
Val
55.6
Min
55.3
Max
68.7
%RH
t
BETRIEB
29
