EINLEITUNG
1.1

S8000

Das Messsystem arbeitet nach dem Taupunkt-Spiegelprinzip, bei dem das Probegas
über die Oberfl äche eines gekühlten Spiegels strömt, der in einem Sensorgehäuse
untergebracht ist. Abhängig vom Feuchtegehalt des Gases und dem Betriebsdruck
kondensiert die Feuchte bei einer bestimmten Spiegeltemperatur auf der Oberfl äche
des Spiegels.
Ein optisches System detektiert genau diesen Punkt, bei dem dies eintritt. Diese
Information wird verwendet, um die Spiegeltemperatur zu regeln und eine konstante
Dicke der Kondensatschicht auf der Spiegeloberfl äche beizubehalten.

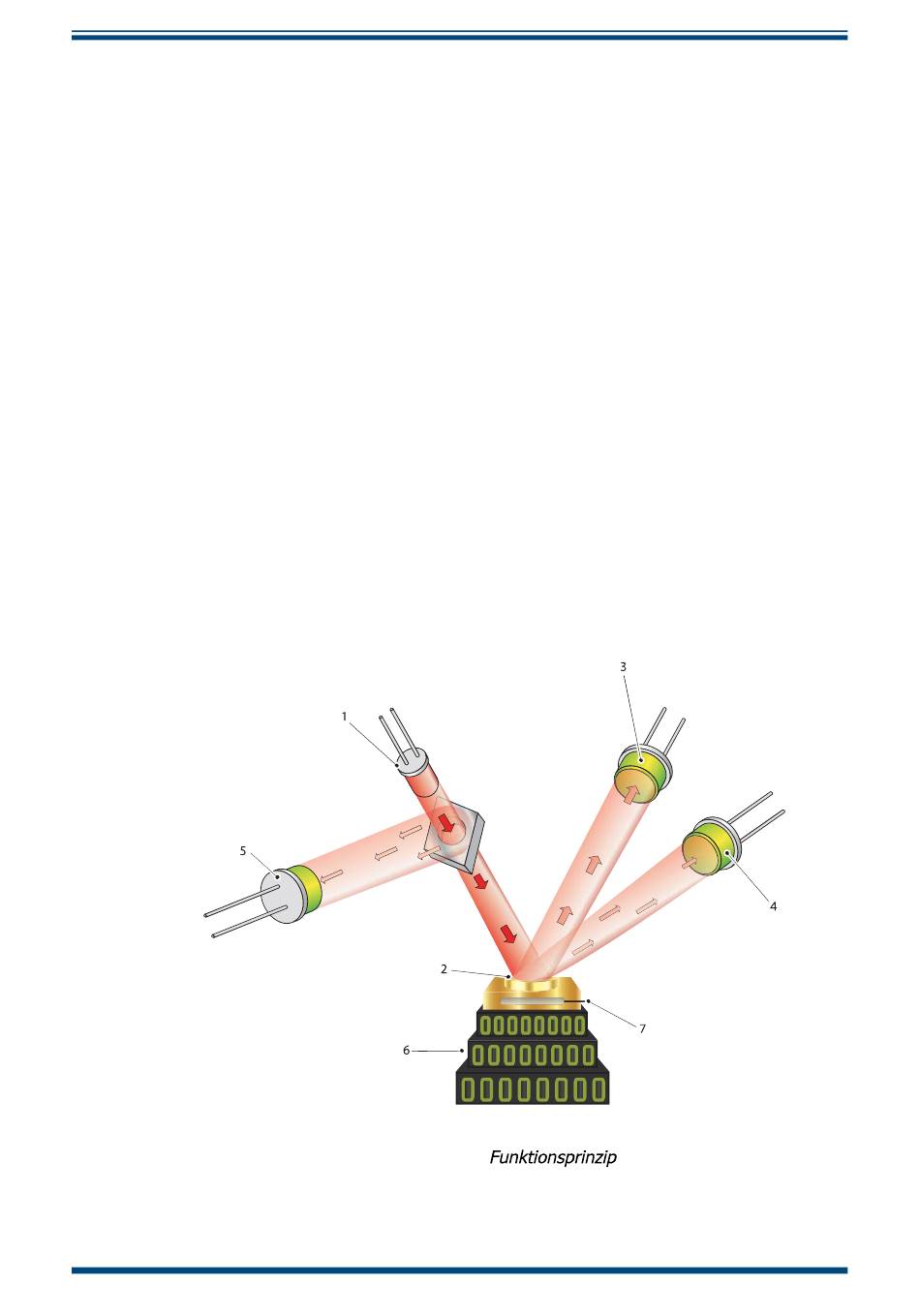

Eine LED (1) erzeugt einen Lichtstrahl konstanter Intensität, der auf die Spiegeloberfl äche
(2) fokussiert wird. Da der Spiegel gekühlt ist, beschlägt die Spiegeloberfl äche mit
Kondensat und reduziert durch Streueff ekte die Lichtmenge des refl ektierten Lichtstrahls.
Zwei Photodetektoren (3 & 4) messen die Lichtmenge des direkt refl ektierten Lichtstrahls
und den Grad des Streulichts und vergleichen sie mit dem dritten Detektor (5), der als
Referenz die Intensität des LED-Lichts misst.
Mit den Messsignalen vom Optiksystem wird eine Peltier-Wärmepumpe (6) präzise
gesteuert, sodass die Spiegeloberfl äche aufgeheizt oder abgekühlt wird. Die Schichtdicke
des Kondensationsfi lms auf der Spiegeloberfl äche wird konstant gehalten. An diesem
Gleichgewichtspunkt ist die Verdampfungsrate gleich der Kondensationsrate. Die mit
einem integrierten Pt100-Widerstandsthermometer (7) gemessene Spiegeltemperatur
repräsentiert dann den Taupunkt des Gases.
2
Bedienungsanleitung S8000
Abbildung 2
97488 Ausgabe 4, Mai 2019
