INSTALLATION
Für jeden Ausgang:
1.
Manteln Sie den schwarzen Draht als Nullleiteranschluss (COM) für den
FAULT-Alarmkontakt ca. 6 mm ab. Führen Sie den blanken Draht in die
COM-Klemme und schrauben ihn im Klemmenblock fest. Überdrehen
Sie die Schraube nicht.
2.
Manteln Sie den Draht für den N/O-Anschluss (z. B. grün) für den
FAULT-Alarmkontakt ca. 6 mm ab. Führen Sie den blanken Draht in die
N/O-Klemme und schrauben ihn im Klemmenblock fest. Überdrehen
Sie die Schraube nicht.
3.
Manteln Sie den Draht für den N/C-Anschluss (z. B. blau) zum N/C-
Anschluss für den FAULT-Alarmkontakt ca. 6 mm ab. Führen Sie den
blanken Draht in die N/C-Klemme und schrauben ihn im Klemmenblock
fest. Überdrehen Sie die Schraube nicht.
4.
Wiederholen Sie die Arbeitsschritte 1 bis 3 für die PROCESS-Alarm-
Kontakte mit den passenden farbigen Leiterdrähten.
5.
Positionieren Sie den Klemmenblock nun über den mit ALARMS
gekennzeichneten Steckverbinder und drücken Sie ihn fest auf den
Verbindersockel.
12
ACHTUNG: Alarm-Signalleitungen MÜSSEN potenzialfrei
sein, wenn sie an den Schraubklemmenblock angeschlossen

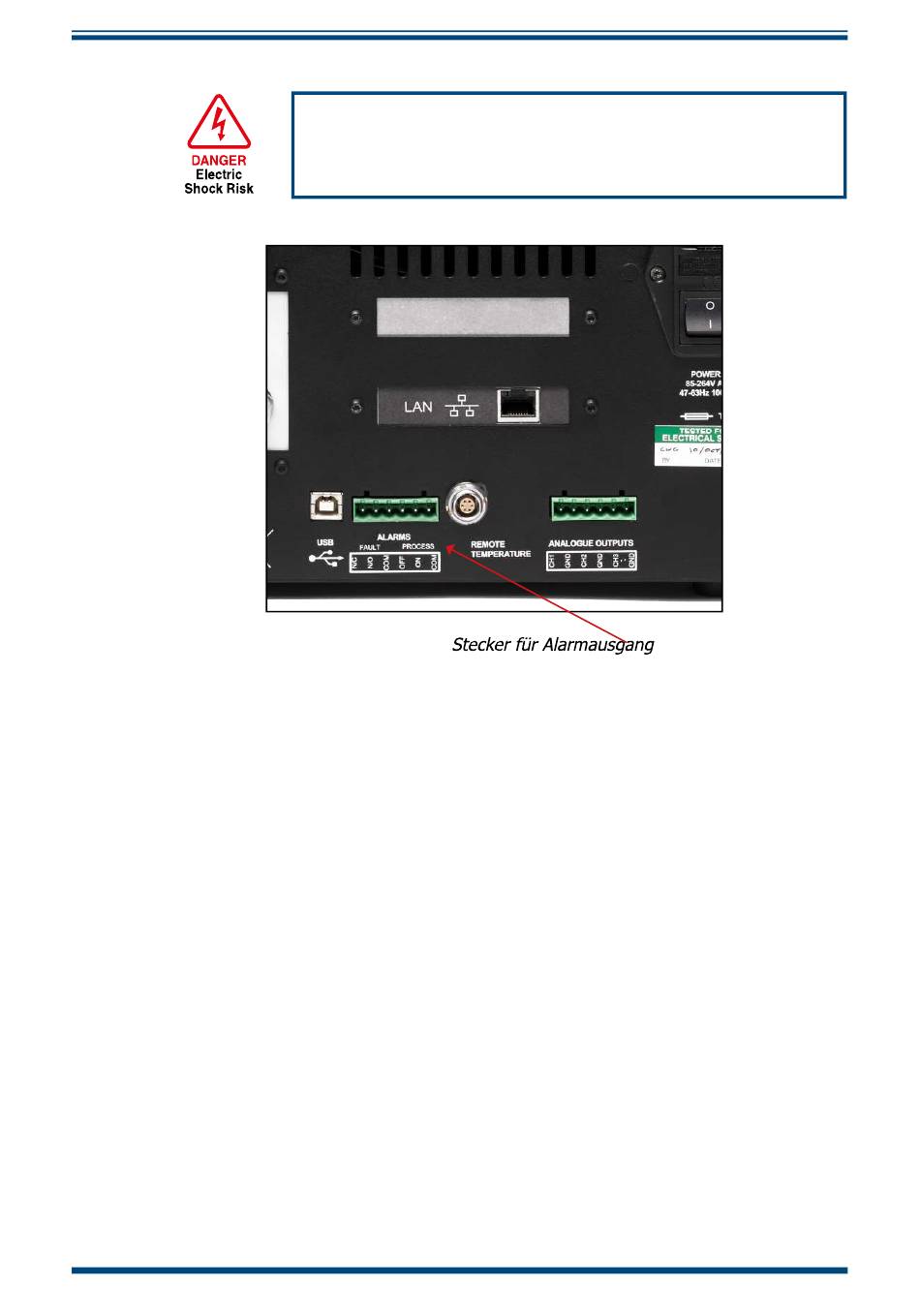

Abbildung 8
Bedienungsanleitung S8000
werden.
97488 Ausgabe 4, Mai 2019
