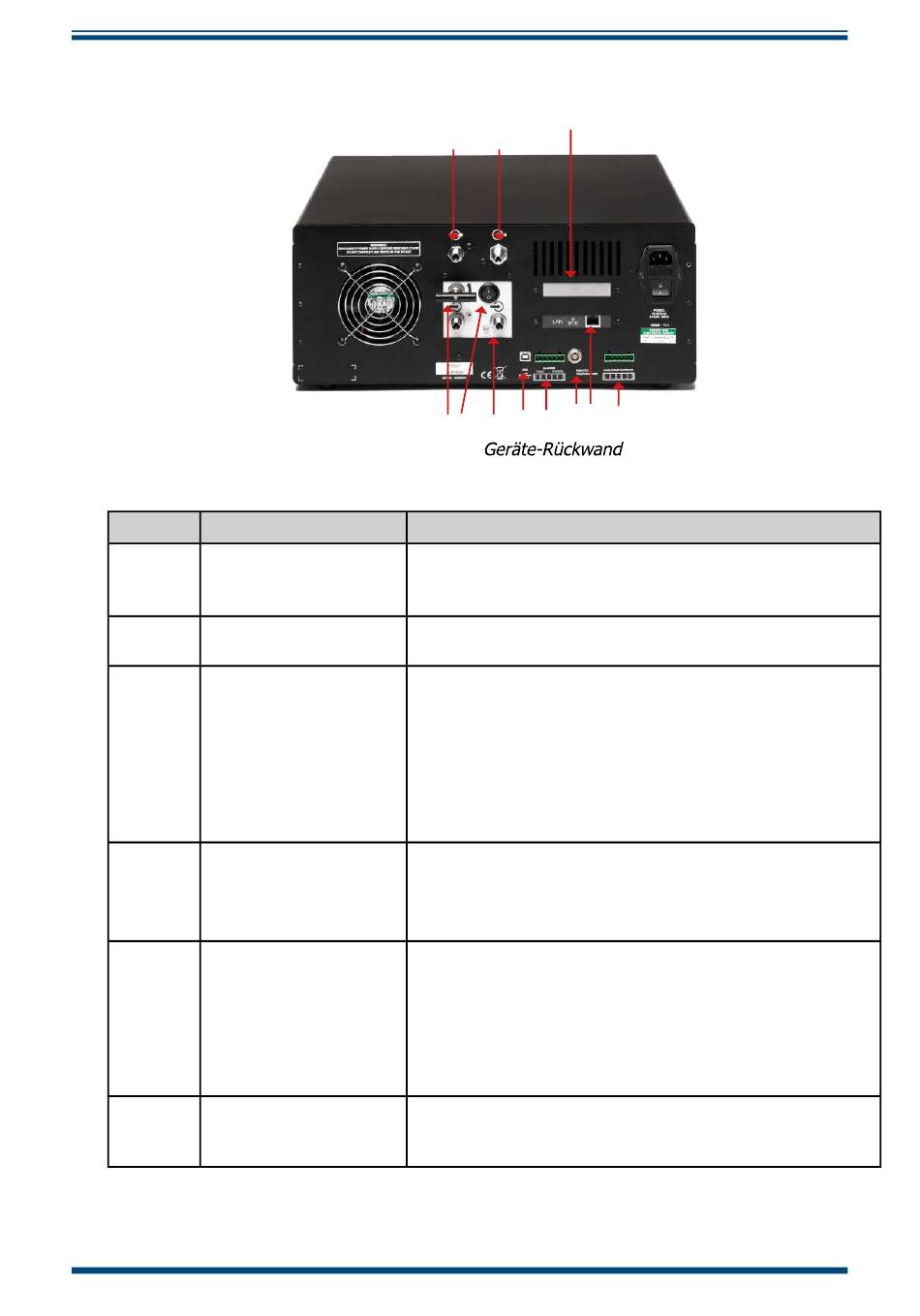

Geräte-Rückwand
Item
Anschluss für
4
Gaseinlass
Anschluss für
5
Gasauslass
Anschluss für
6
Analogausgang
Remote-
7 Temperaturfühler
(optional)
8 Alarme
9 USB Steckerbuchse
Michell Instruments
55
513 514
Abbildung 5
Name
Normalerweise geringfügig über Atmosphärendruck, um die
Flussrate über dem Spiegel aufrechtzuerhalten; dieser kann
je nach Anwendung bis maximal 20 barÜ betragen.
Normalerweise Entlüftung in die Atmosphäre.
Drei 2-polige Ausgangskanäle CH1, CH2 und CH3; jeder als
0–20 mA- oder 4–20 mA-Stromschleifen-Ausgang oder als
0–1 V-Spannungssignal konfi gurierbar zur Darstellung eines
ausgewählten gemessenen oder berechneten Ausgabe-
Parameters.
Die Spannweiten sind für jeden Signalausgang sind separat
konfi gurierbar. Siehe Kapitel Section 2.5.2.
6-polige Lemo-Buchse für den Anschluss des Remote-
Pt100-Temperaturfühlers
Prozess- und Fehler-Alarmausgänge. Jeder Alarm verfügt
über einen Satz potenzialfreier Wechsel-Relais-Kontakte:
Masse (COM), normal geschlossen (N/C) und normal off en
(N/O).
Der Prozess-Alarm kann so konfi guriert werden, dass
bei einer festgelegten Stufe der Ist- oder Soll-Parameter
ausgelöst wird. Siehe Kapitel Section 2.5.3.
Für den Anschluss an einen externen Computer zur
Verwendung der Anwendungssoftware (optional).
711
74
512 59 8 77 10 56
Description
