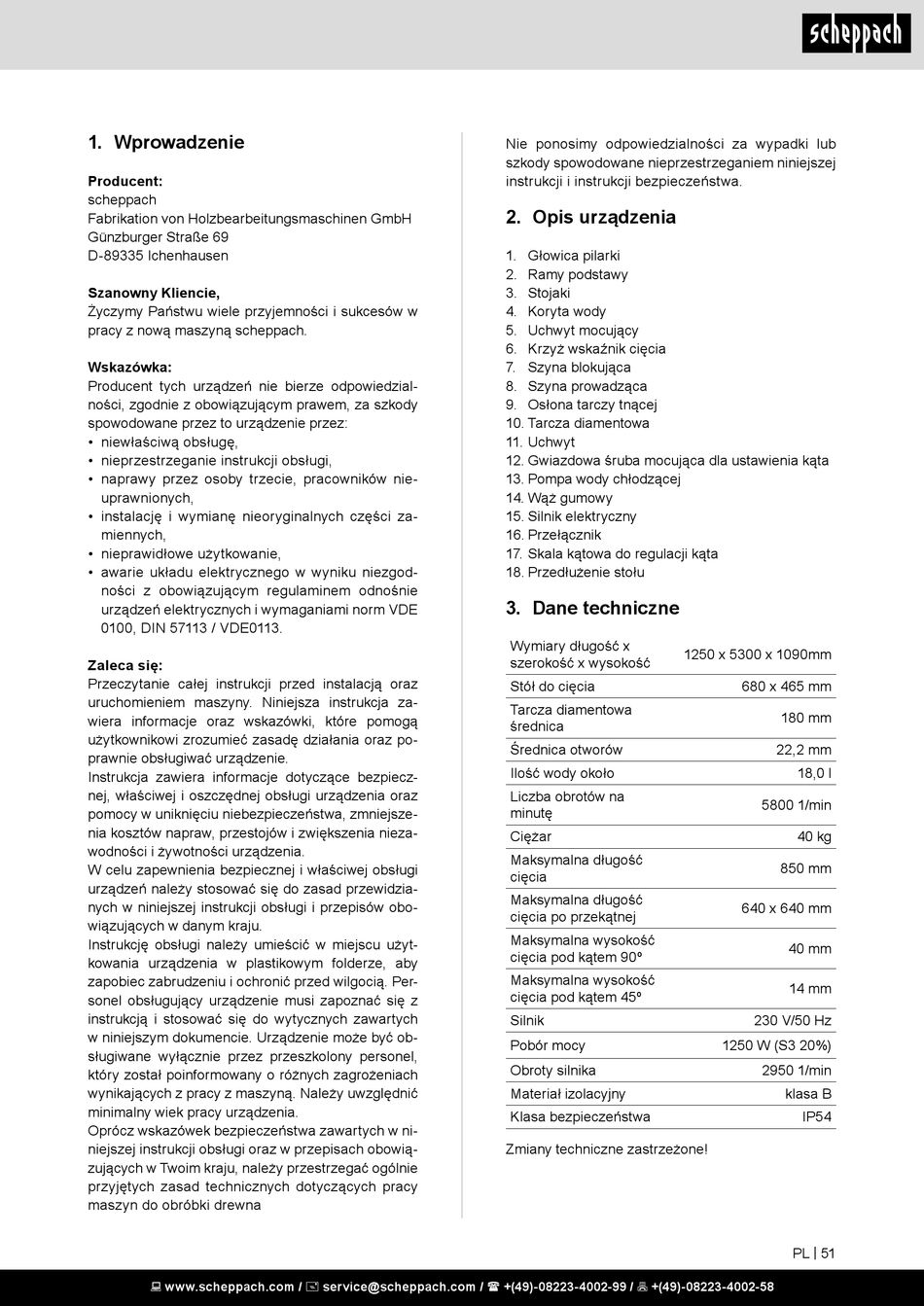

1. Wprowadzenie

Producent:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Szanowny Kliencie,
Życzymy Państwu wiele przyjemności i sukcesów w
pracy z nową maszyną scheppach.
Wskazówka:
Producent tych urządzeń nie bierze odpowiedzial-
ności, zgodnie z obowiązującym prawem, za szkody
spowodowane przez to urządzenie przez:
• niewłaściwą obsługę,
• nieprzestrzeganie instrukcji obsługi,
• naprawy przez osoby trzecie, pracowników nie-
uprawnionych,
• instalację i wymianę nieoryginalnych części za-
miennych,
• nieprawidłowe użytkowanie,
• awarie układu elektrycznego w wyniku niezgod-
ności z obowiązującym regulaminem odnośnie
urządzeń elektrycznych i wymaganiami norm VDE
0100, DIN 57113 / VDE0113.
Zaleca się:
Przeczytanie całej instrukcji przed instalacją oraz
uruchomieniem maszyny. Niniejsza instrukcja za-
wiera informacje oraz wskazówki, które pomogą
użytkownikowi zrozumieć zasadę działania oraz po-
prawnie obsługiwać urządzenie.
Instrukcja zawiera informacje dotyczące bezpiecz-
nej, właściwej i oszczędnej obsługi urządzenia oraz
pomocy w uniknięciu niebezpieczeństwa, zmniejsze-
nia kosztów napraw, przestojów i zwiększenia nieza-
wodności i żywotności urządzenia.
W celu zapewnienia bezpiecznej i właściwej obsługi
urządzeń należy stosować się do zasad przewidzia-
nych w niniejszej instrukcji obsługi i przepisów obo-
wiązujących w danym kraju.
Instrukcję obsługi należy umieścić w miejscu użyt-
kowania urządzenia w plastikowym folderze, aby
zapobiec zabrudzeniu i ochronić przed wilgocią. Per-
sonel obsługujący urządzenie musi zapoznać się z
instrukcją i stosować się do wytycznych zawartych
w niniejszym dokumencie. Urządzenie może być ob-
sługiwane wyłącznie przez przeszkolony personel,
który został poinformowany o różnych zagrożeniach
wynikających z pracy z maszyną. Należy uwzględnić
minimalny wiek pracy urządzenia.
Oprócz wskazówek bezpieczeństwa zawartych w ni-
niejszej instrukcji obsługi oraz w przepisach obowią-
zujących w Twoim kraju, należy przestrzegać ogólnie
przyjętych zasad technicznych dotyczących pracy
maszyn do obróbki drewna
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Nie ponosimy odpowiedzialności za wypadki lub
szkody spowodowane nieprzestrzeganiem niniejszej
instrukcji i instrukcji bezpieczeństwa.
2. Opis urządzenia
1. Głowica pilarki
2. Ramy podstawy
3. Stojaki
4. Koryta wody
5. Uchwyt mocujący
6. Krzyż wskaźnik cięcia
7. Szyna blokująca
8. Szyna prowadząca
9. Osłona tarczy tnącej
10. Tarcza diamentowa
11. Uchwyt
12. Gwiazdowa śruba mocująca dla ustawienia kąta
13. Pompa wody chłodzącej
14. Wąż gumowy
15. Silnik elektryczny
16. Przełącznik
17. Skala kątowa do regulacji kąta
18. Przedłużenie stołu

3. Dane techniczne

Wymiary długość x
szerokość x wysokość
Stół do cięcia
Tarcza diamentowa
średnica
Średnica otworów
Ilość wody około
Liczba obrotów na
minutę
Ciężar
Maksymalna długość
cięcia
Maksymalna długość
cięcia po przekątnej
Maksymalna wysokość
cięcia pod kątem 90º
Maksymalna wysokość
cięcia pod kątem 45º
Silnik
Pobór mocy
Obroty silnika
Materiał izolacyjny
Klasa bezpieczeństwa
Zmiany techniczne zastrzeżone!
1250 x 5300 x 1090mm
680 x 465 mm
180 mm
22,2 mm
18,0 l
5800 1/min
40 kg
850 mm
640 x 640 mm
40 mm
14 mm
230 V/50 Hz
1250 W (S3 20%)
2950 1/min
klasa B
IP54
