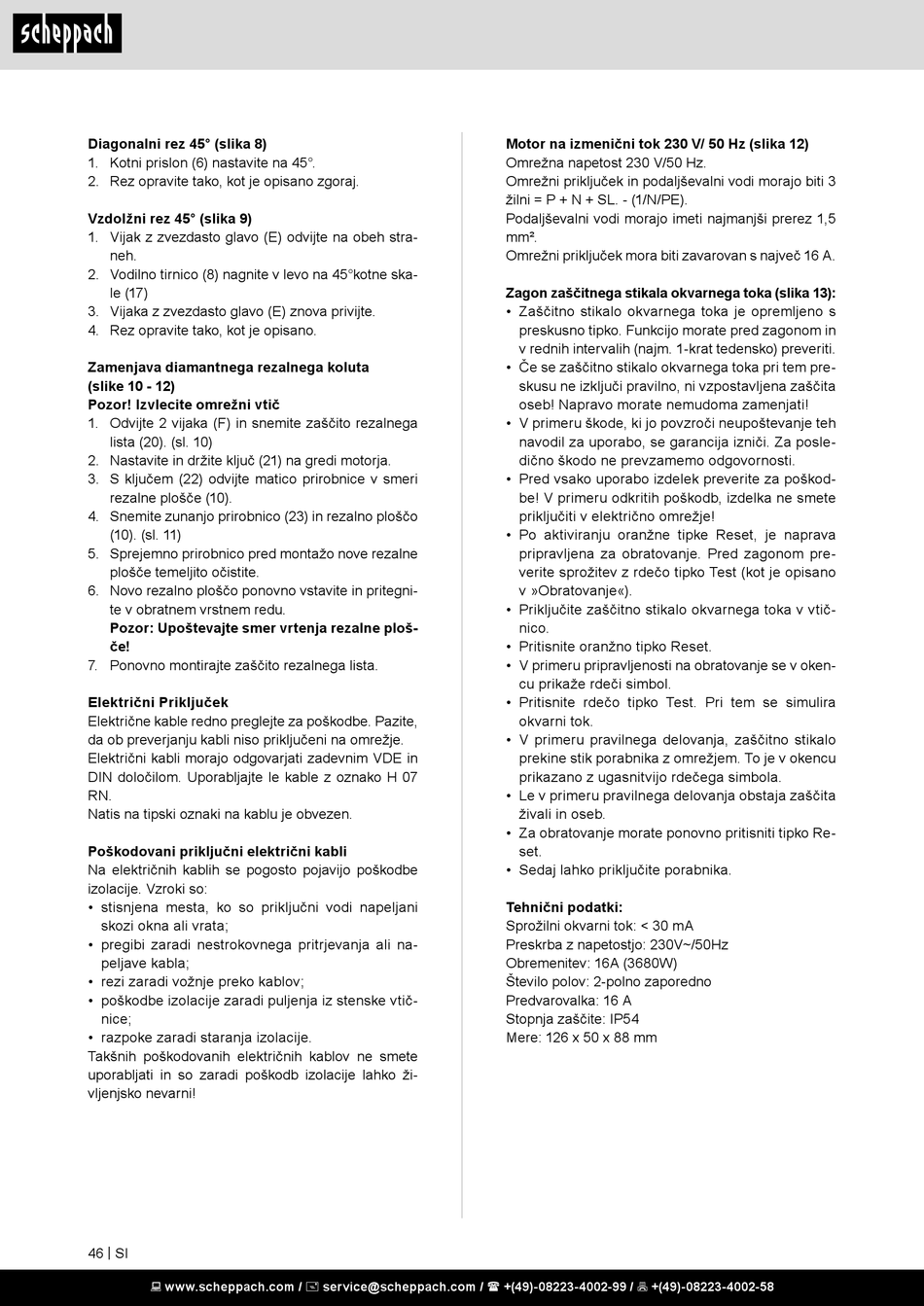

Diagonalni rez 45° (slika 8)
1. Kotni prislon (6) nastavite na 45°.
2. Rez opravite tako, kot je opisano zgoraj.
Vzdolžni rez 45° (slika 9)
1. Vijak z zvezdasto glavo (E) odvijte na obeh stra-
neh.
2. Vodilno tirnico (8) nagnite v levo na 45°kotne ska-
le (17)
3. Vijaka z zvezdasto glavo (E) znova privijte.
4. Rez opravite tako, kot je opisano.
Zamenjava diamantnega rezalnega koluta
(slike 10 - 12)
Pozor! Izvlecite omrežni vtič
1. Odvijte 2 vijaka (F) in snemite zaščito rezalnega
lista (20). (sl. 10)
2. Nastavite in držite ključ (21) na gredi motorja.
3. S ključem (22) odvijte matico prirobnice v smeri
rezalne plošče (10).
4. Snemite zunanjo prirobnico (23) in rezalno ploščo
(10). (sl. 11)
5. Sprejemno prirobnico pred montažo nove rezalne
plošče temeljito očistite.
6. Novo rezalno ploščo ponovno vstavite in pritegni-
te v obratnem vrstnem redu.
Pozor: Upoštevajte smer vrtenja rezalne ploš-
če!
7. Ponovno montirajte zaščito rezalnega lista.
Električni Priključek
Električne kable redno preglejte za poškodbe. Pazite,
da ob preverjanju kabli niso priključeni na omrežje.
Električni kabli morajo odgovarjati zadevnim VDE in
DIN določilom. Uporabljajte le kable z oznako H 07
RN.
Natis na tipski oznaki na kablu je obvezen.
Poškodovani priključni električni kabli
Na električnih kablih se pogosto pojavijo poškodbe
izolacije. Vzroki so:
• stisnjena mesta, ko so priključni vodi napeljani
skozi okna ali vrata;
• pregibi zaradi nestrokovnega pritrjevanja ali na-
peljave kabla;
• rezi zaradi vožnje preko kablov;
• poškodbe izolacije zaradi puljenja iz stenske vtič-
nice;
• razpoke zaradi staranja izolacije.
Takšnih poškodovanih električnih kablov ne smete
uporabljati in so zaradi poškodb izolacije lahko ži-
vljenjsko nevarni!
46 | SI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Motor na izmenični tok 230 V/ 50 Hz (slika 12)
Omrežna napetost 230 V/50 Hz.
Omrežni priključek in podaljševalni vodi morajo biti 3
žilni = P + N + SL. - (1/N/PE).
Podaljševalni vodi morajo imeti najmanjši prerez 1,5
mm².
Omrežni priključek mora biti zavarovan s največ 16 A.
Zagon zaščitnega stikala okvarnega toka (slika 13):
• Zaščitno stikalo okvarnega toka je opremljeno s
preskusno tipko. Funkcijo morate pred zagonom in
v rednih intervalih (najm. 1-krat tedensko) preveriti.
• Če se zaščitno stikalo okvarnega toka pri tem pre-
skusu ne izključi pravilno, ni vzpostavljena zaščita
oseb! Napravo morate nemudoma zamenjati!
• V primeru škode, ki jo povzroči neupoštevanje teh
navodil za uporabo, se garancija izniči. Za posle-
dično škodo ne prevzamemo odgovornosti.
• Pred vsako uporabo izdelek preverite za poškod-
be! V primeru odkritih poškodb, izdelka ne smete
priključiti v električno omrežje!
• Po aktiviranju oranžne tipke Reset, je naprava
pripravljena za obratovanje. Pred zagonom pre-
verite sprožitev z rdečo tipko Test (kot je opisano
v »Obratovanje«).
• Priključite zaščitno stikalo okvarnega toka v vtič-
nico.
• Pritisnite oranžno tipko Reset.
• V primeru pripravljenosti na obratovanje se v oken-
cu prikaže rdeči simbol.
• Pritisnite rdečo tipko Test. Pri tem se simulira
okvarni tok.
• V primeru pravilnega delovanja, zaščitno stikalo
prekine stik porabnika z omrežjem. To je v okencu
prikazano z ugasnitvijo rdečega simbola.
• Le v primeru pravilnega delovanja obstaja zaščita
živali in oseb.
• Za obratovanje morate ponovno pritisniti tipko Re-
set.
• Sedaj lahko priključite porabnika.
Tehnični podatki:
Sprožilni okvarni tok: < 30 mA
Preskrba z napetostjo: 230V~/50Hz
Obremenitev: 16A (3680W)
Število polov: 2-polno zaporedno
Predvarovalka: 16 A
Stopnja zaščite: IP54
Mere: 126 x 50 x 88 mm
