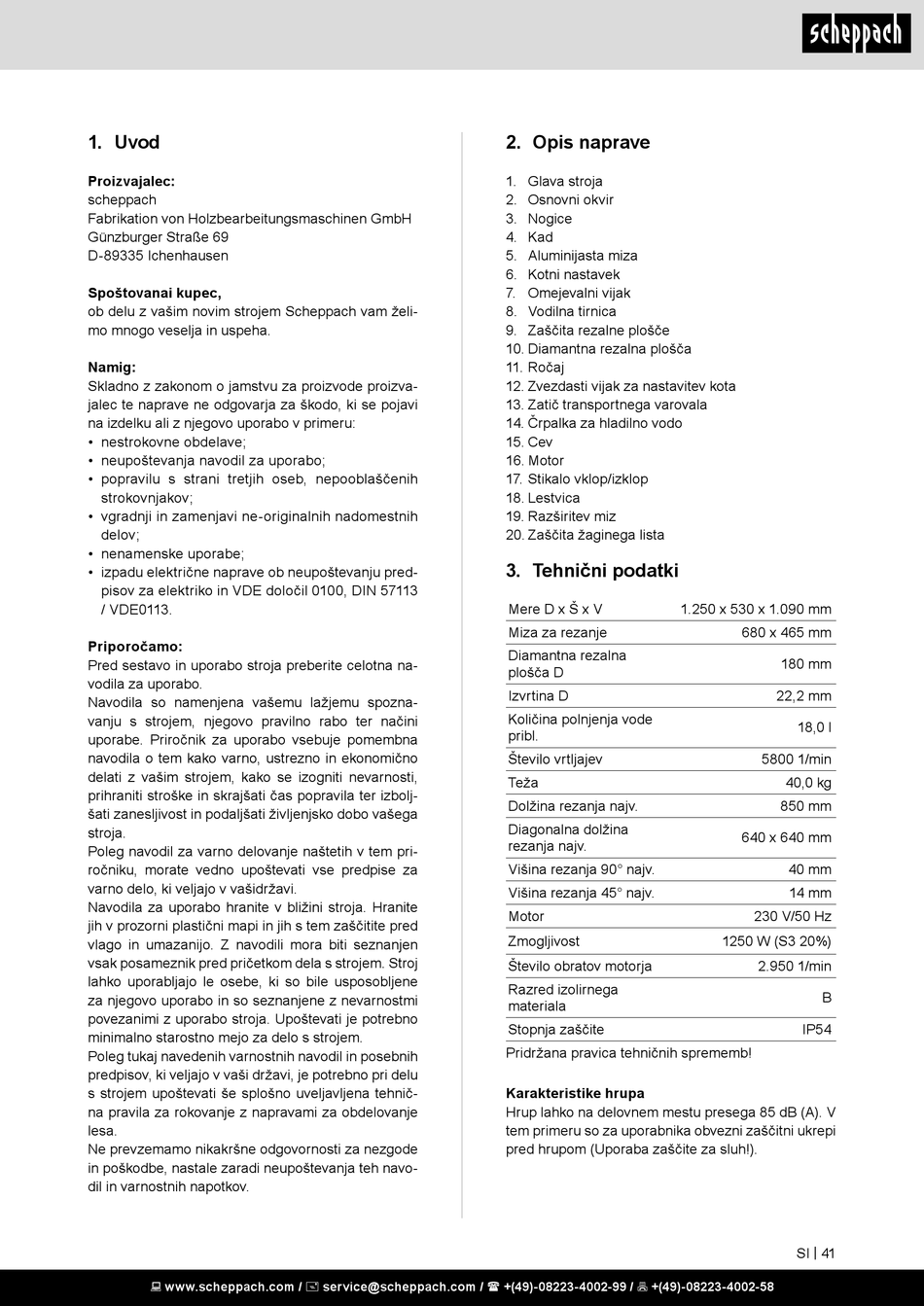

1. Uvod

Proizvajalec:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Spoštovanai kupec,
ob delu z vašim novim strojem Scheppach vam želi-
mo mnogo veselja in uspeha.
Namig:
Skladno z zakonom o jamstvu za proizvode proizva-
jalec te naprave ne odgovarja za škodo, ki se pojavi
na izdelku ali z njegovo uporabo v primeru:
• nestrokovne obdelave;
• neupoštevanja navodil za uporabo;
• popravilu s strani tretjih oseb, nepooblaščenih
strokovnjakov;
• vgradnji in zamenjavi ne-originalnih nadomestnih
delov;
• nenamenske uporabe;
• izpadu električne naprave ob neupoštevanju pred-
pisov za elektriko in VDE določil 0100, DIN 57113
/ VDE0113.
Priporočamo:
Pred sestavo in uporabo stroja preberite celotna na-
vodila za uporabo.
Navodila so namenjena vašemu lažjemu spozna-
vanju s strojem, njegovo pravilno rabo ter načini
uporabe. Priročnik za uporabo vsebuje pomembna
navodila o tem kako varno, ustrezno in ekonomično
delati z vašim strojem, kako se izogniti nevarnosti,
prihraniti stroške in skrajšati čas popravila ter izbolj-
šati zanesljivost in podaljšati življenjsko dobo vašega
stroja.
Poleg navodil za varno delovanje naštetih v tem pri-
ročniku, morate vedno upoštevati vse predpise za
varno delo, ki veljajo v vašidržavi.
Navodila za uporabo hranite v bližini stroja. Hranite
jih v prozorni plastični mapi in jih s tem zaščitite pred
vlago in umazanijo. Z navodili mora biti seznanjen
vsak posameznik pred pričetkom dela s strojem. Stroj
lahko uporabljajo le osebe, ki so bile usposobljene
za njegovo uporabo in so seznanjene z nevarnostmi
povezanimi z uporabo stroja. Upoštevati je potrebno
minimalno starostno mejo za delo s strojem.
Poleg tukaj navedenih varnostnih navodil in posebnih
predpisov, ki veljajo v vaši državi, je potrebno pri delu
s strojem upoštevati še splošno uveljavljena tehnič-
na pravila za rokovanje z napravami za obdelovanje
lesa.
Ne prevzemamo nikakršne odgovornosti za nezgode
in poškodbe, nastale zaradi neupoštevanja teh navo-
dil in varnostnih napotkov.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

2. Opis naprave

1. Glava stroja
2. Osnovni okvir
3. Nogice
4. Kad
5. Aluminijasta miza
6. Kotni nastavek
7. Omejevalni vijak
8. Vodilna tirnica
9. Zaščita rezalne plošče
10. Diamantna rezalna plošča
11. Ročaj
12. Zvezdasti vijak za nastavitev kota
13. Zatič transportnega varovala
14. Črpalka za hladilno vodo
15. Cev
16. Motor
17. Stikalo vklop/izklop
18. Lestvica
19. Razširitev miz
20. Zaščita žaginega lista
3. Tehnični podatki
Mere D x Š x V 1.250 x 530 x 1.090 mm
Miza za rezanje
Diamantna rezalna
plošča D
Izvrtina D
Količina polnjenja vode
pribl.
Število vrtljajev
Teža
Dolžina rezanja najv.
Diagonalna dolžina
rezanja najv.
Višina rezanja 90° najv.
Višina rezanja 45° najv.
Motor
Zmogljivost
Število obratov motorja
Razred izolirnega
materiala
Stopnja zaščite
Pridržana pravica tehničnih sprememb!
Karakteristike hrupa
Hrup lahko na delovnem mestu presega 85 dB (A). V
tem primeru so za uporabnika obvezni zaščitni ukrepi
pred hrupom (Uporaba zaščite za sluh!).
680 x 465 mm
180 mm
22,2 mm
18,0 l
5800 1/min
40,0 kg
850 mm
640 x 640 mm
40 mm
14 mm
230 V/50 Hz
1250 W (S3 20%)
2.950 1/min
B
IP54
