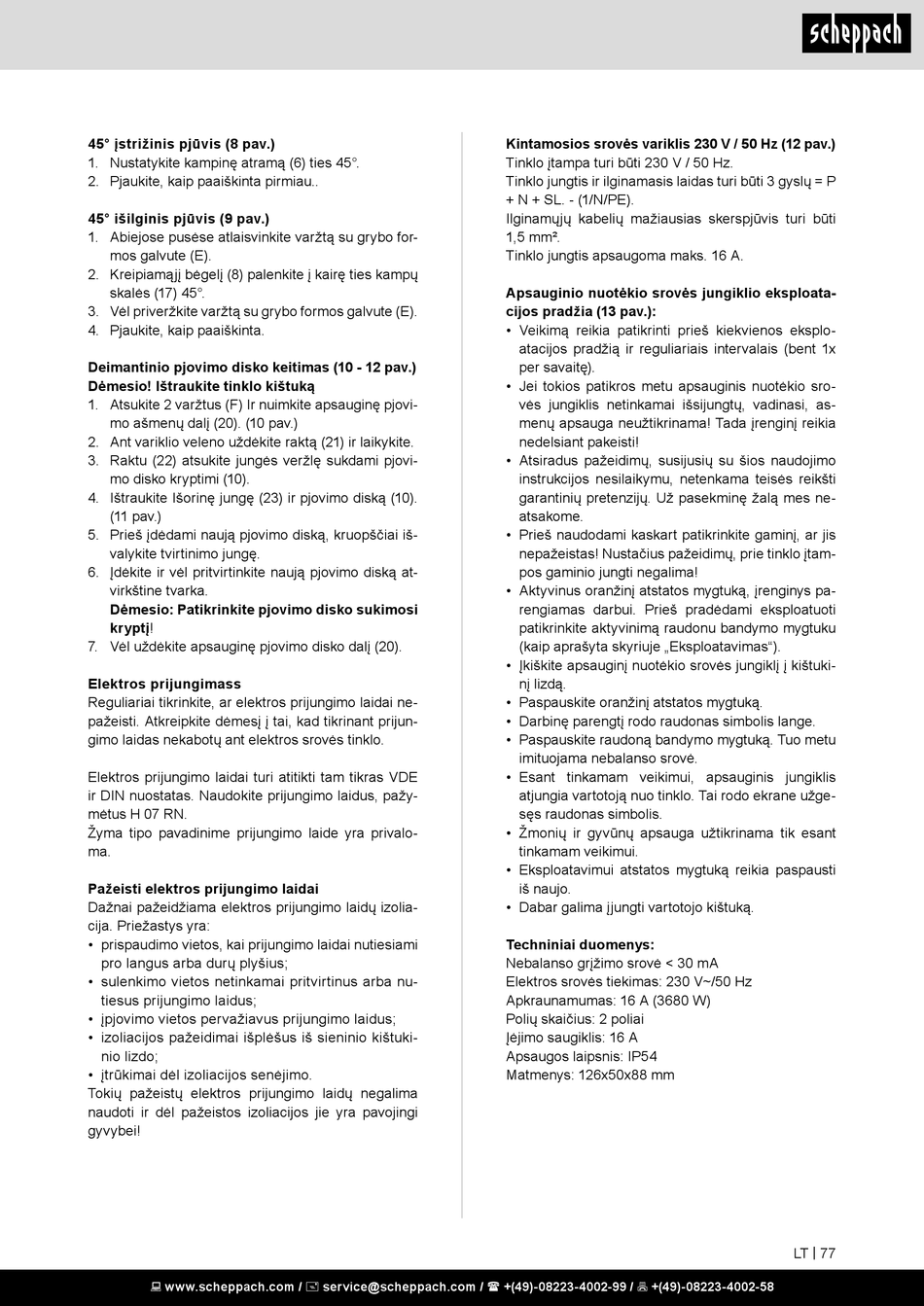

45° įstrižinis pjūvis (8 pav.)
1. Nustatykite kampinę atramą (6) ties 45°.
2. Pjaukite, kaip paaiškinta pirmiau..
45° išilginis pjūvis (9 pav.)
1. Abiejose pusėse atlaisvinkite varžtą su grybo for-
mos galvute (E).
2. Kreipiamąjį bėgelį (8) palenkite į kairę ties kampų
skalės (17) 45°.
3. Vėl priveržkite varžtą su grybo formos galvute (E).
4. Pjaukite, kaip paaiškinta.
Deimantinio pjovimo disko keitimas (10 - 12 pav.)
Dėmesio! Ištraukite tinklo kištuką
1. Atsukite 2 varžtus (F) Ir nuimkite apsauginę pjovi-
mo ašmenų dalį (20). (10 pav.)
2. Ant variklio veleno uždėkite raktą (21) ir laikykite.
3. Raktu (22) atsukite jungės veržlę sukdami pjovi-
mo disko kryptimi (10).
4. Ištraukite Išorinę jungę (23) ir pjovimo diską (10).
(11 pav.)
5. Prieš įdėdami naują pjovimo diską, kruopščiai iš-
valykite tvirtinimo jungę.
6. Įdėkite ir vėl pritvirtinkite naują pjovimo diską at-
virkštine tvarka.
Dėmesio: Patikrinkite pjovimo disko sukimosi
kryptį!
7. Vėl uždėkite apsauginę pjovimo disko dalį (20).
Elektros prijungimass
Reguliariai tikrinkite, ar elektros prijungimo laidai ne-
pažeisti. Atkreipkite dėmesį į tai, kad tikrinant prijun-
gimo laidas nekabotų ant elektros srovės tinklo.
Elektros prijungimo laidai turi atitikti tam tikras VDE
ir DIN nuostatas. Naudokite prijungimo laidus, pažy-
mėtus H 07 RN.
Žyma tipo pavadinime prijungimo laide yra privalo-
ma.
Pažeisti elektros prijungimo laidai
Dažnai pažeidžiama elektros prijungimo laidų izolia-
cija. Priežastys yra:
• prispaudimo vietos, kai prijungimo laidai nutiesiami
pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nu-
tiesus prijungimo laidus;
• įpjovimo vietos pervažiavus prijungimo laidus;
• izoliacijos pažeidimai išplėšus iš sieninio kištuki-
nio lizdo;
• įtrūkimai dėl izoliacijos senėjimo.
Tokių pažeistų elektros prijungimo laidų negalima
naudoti ir dėl pažeistos izoliacijos jie yra pavojingi
gyvybei!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Kintamosios srovės variklis 230 V / 50 Hz (12 pav.)
Tinklo įtampa turi būti 230 V / 50 Hz.
Tinklo jungtis ir ilginamasis laidas turi būti 3 gyslų = P
+ N + SL. - (1/N/PE).
Ilginamųjų kabelių mažiausias skerspjūvis turi būti
1,5 mm².
Tinklo jungtis apsaugoma maks. 16 A.
Apsauginio nuotėkio srovės jungiklio eksploata-
cijos pradžia (13 pav.):
• Veikimą reikia patikrinti prieš kiekvienos eksplo-
atacijos pradžią ir reguliariais intervalais (bent 1x
per savaitę).
• Jei tokios patikros metu apsauginis nuotėkio sro-
vės jungiklis netinkamai išsijungtų, vadinasi, as-
menų apsauga neužtikrinama! Tada įrenginį reikia
nedelsiant pakeisti!
• Atsiradus pažeidimų, susijusių su šios naudojimo
instrukcijos nesilaikymu, netenkama teisės reikšti
garantinių pretenzijų. Už pasekminę žalą mes ne-
atsakome.
• Prieš naudodami kaskart patikrinkite gaminį, ar jis
nepažeistas! Nustačius pažeidimų, prie tinklo įtam-
pos gaminio jungti negalima!
• Aktyvinus oranžinį atstatos mygtuką, įrenginys pa-
rengiamas darbui. Prieš pradėdami eksploatuoti
patikrinkite aktyvinimą raudonu bandymo mygtuku
(kaip aprašyta skyriuje „Eksploatavimas").
• Įkiškite apsauginį nuotėkio srovės jungiklį į kištuki-
nį lizdą.
• Paspauskite oranžinį atstatos mygtuką.
• Darbinę parengtį rodo raudonas simbolis lange.
• Paspauskite raudoną bandymo mygtuką. Tuo metu
imituojama nebalanso srovė.
• Esant tinkamam veikimui, apsauginis jungiklis
atjungia vartotoją nuo tinklo. Tai rodo ekrane užge-
sęs raudonas simbolis.
• Žmonių ir gyvūnų apsauga užtikrinama tik esant
tinkamam veikimui.
• Eksploatavimui atstatos mygtuką reikia paspausti
iš naujo.
• Dabar galima įjungti vartotojo kištuką.
Techniniai duomenys:
Nebalanso grįžimo srovė < 30 mA
Elektros srovės tiekimas: 230 V~/50 Hz
Apkraunamumas: 16 A (3680 W)
Polių skaičius: 2 poliai
Įėjimo saugiklis: 16 A
Apsaugos laipsnis: IP54
Matmenys: 126x50x88 mm
