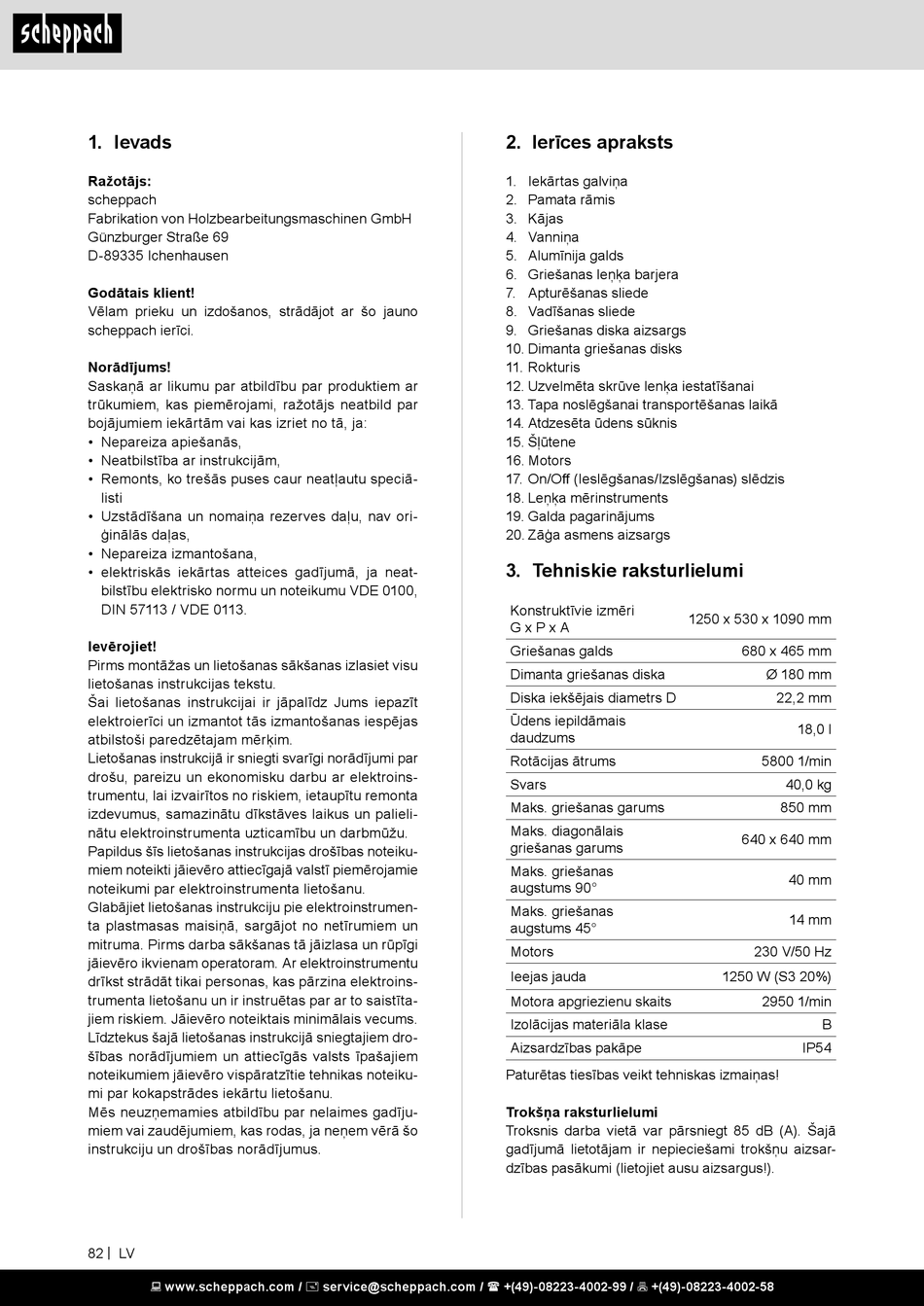

1. Ievads

Ražotājs:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Godātais klient!
Vēlam prieku un izdošanos, strādājot ar šo jauno
scheppach ierīci.
Norādījums!
Saskaņā ar likumu par atbildību par produktiem ar
trūkumiem, kas piemērojami, ražotājs neatbild par
bojājumiem iekārtām vai kas izriet no tā, ja:
• Nepareiza apiešanās,
• Neatbilstība ar instrukcijām,
• Remonts, ko trešās puses caur neatļautu speciā-
listi
• Uzstādīšana un nomaiņa rezerves daļu, nav ori-
ģinālās daļas,
• Nepareiza izmantošana,
• elektriskās iekārtas atteices gadījumā, ja neat-
bilstību elektrisko normu un noteikumu VDE 0100,
DIN 57113 / VDE 0113.
Ievērojiet!
Pirms montāžas un lietošanas sākšanas izlasiet visu
lietošanas instrukcijas tekstu.
Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt
elektroierīci un izmantot tās izmantošanas iespējas
atbilstoši paredzētajam mērķim.
Lietošanas instrukcijā ir sniegti svarīgi norādījumi par
drošu, pareizu un ekonomisku darbu ar elektroins-
trumentu, lai izvairītos no riskiem, ietaupītu remonta
izdevumus, samazinātu dīkstāves laikus un palieli-
nātu elektroinstrumenta uzticamību un darbmūžu.
Papildus šīs lietošanas instrukcijas drošības noteiku-
miem noteikti jāievēro attiecīgajā valstī piemērojamie
noteikumi par elektroinstrumenta lietošanu.
Glabājiet lietošanas instrukciju pie elektroinstrumen-
ta plastmasas maisiņā, sargājot no netīrumiem un
mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi
jāievēro ikvienam operatoram. Ar elektroinstrumentu
drīkst strādāt tikai personas, kas pārzina elektroins-
trumenta lietošanu un ir instruētas par ar to saistīta-
jiem riskiem. Jāievēro noteiktais minimālais vecums.
Līdztekus šajā lietošanas instrukcijā sniegtajiem dro-
šības norādījumiem un attiecīgās valsts īpašajiem
noteikumiem jāievēro vispāratzītie tehnikas noteiku-
mi par kokapstrādes iekārtu lietošanu.
Mēs neuzņemamies atbildību par nelaimes gadīju-
miem vai zaudējumiem, kas rodas, ja neņem vērā šo
instrukciju un drošības norādījumus.
82 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. Ierīces apraksts
1. Iekārtas galviņa
2. Pamata rāmis
3. Kājas
4. Vanniņa
5. Alumīnija galds
6. Griešanas leņķa barjera
7. Apturēšanas sliede
8. Vadīšanas sliede
9. Griešanas diska aizsargs
10. Dimanta griešanas disks
11. Rokturis
12. Uzvelmēta skrūve lenķa iestatīšanai
13. Tapa noslēgšanai transportēšanas laikā
14. Atdzesēta ūdens sūknis
15. Šļūtene
16. Motors
17. On/Off (Ieslēgšanas/Izslēgšanas) slēdzis
18. Leņķa mērinstruments
19. Galda pagarinājums
20. Zāģa asmens aizsargs

3. Tehniskie raksturlielumi

Konstruktīvie izmēri
G x P x A
Griešanas galds
Dimanta griešanas diska
Diska iekšējais diametrs D
Ūdens iepildāmais
daudzums
Rotācijas ātrums
Svars
Maks. griešanas garums
Maks. diagonālais
griešanas garums
Maks. griešanas
augstums 90°
Maks. griešanas
augstums 45°
Motors
Ieejas jauda
Motora apgriezienu skaits
Izolācijas materiāla klase
Aizsardzības pakāpe
Paturētas tiesības veikt tehniskas izmaiņas!
Trokšņa raksturlielumi
Troksnis darba vietā var pārsniegt 85 dB (A). Šajā
gadījumā lietotājam ir nepieciešami trokšņu aizsar-
dzības pasākumi (lietojiet ausu aizsargus!).
1250 x 530 x 1090 mm
680 x 465 mm
Ø 180 mm
22,2 mm
18,0 l
5800 1/min
40,0 kg
850 mm
640 x 640 mm
40 mm
14 mm
230 V/50 Hz
1250 W (S3 20%)
2950 1/min
B
IP54
