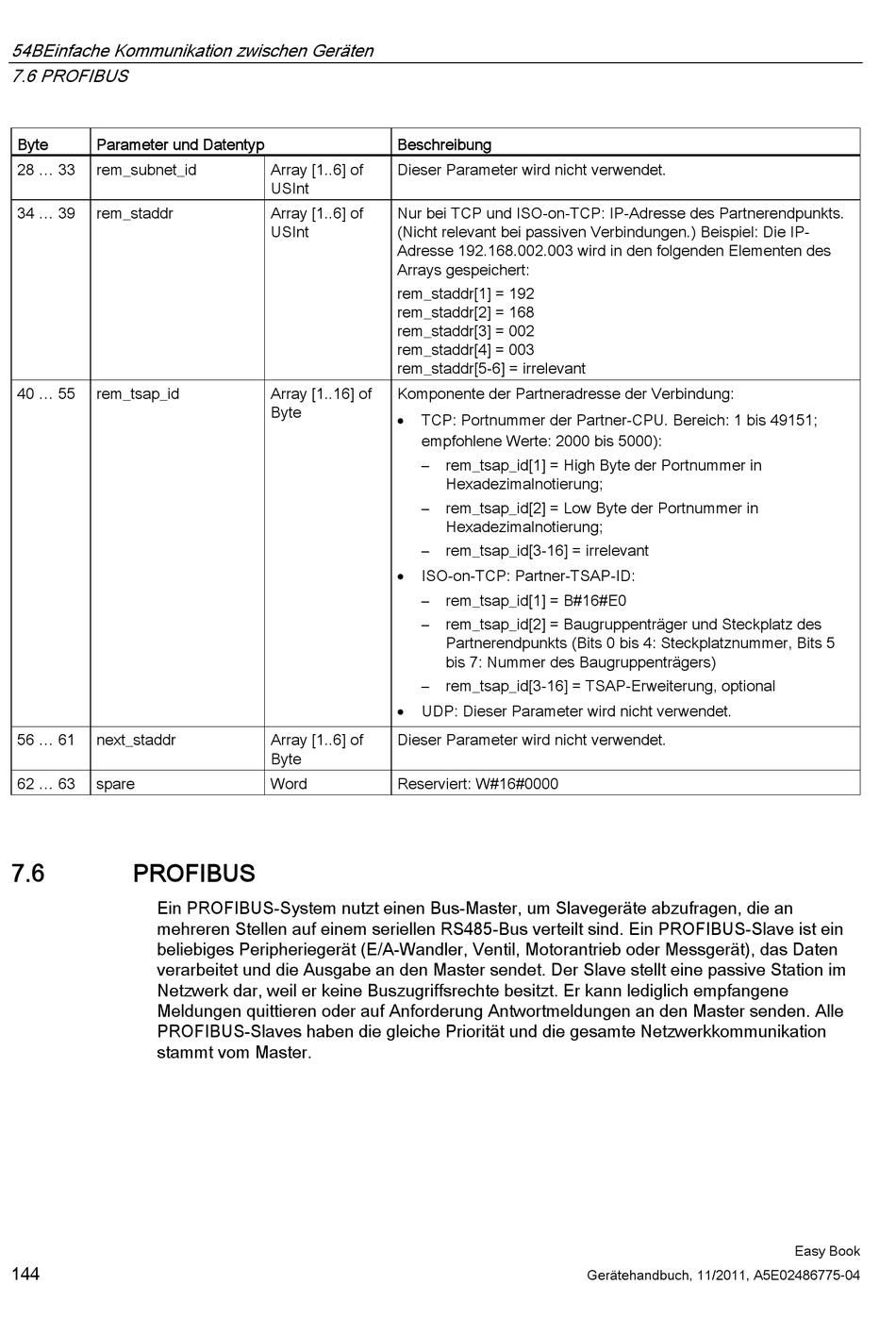

54BEinfache Kommunikation zwischen Geräten

7.6 PROFIBUS

Byte Parameter und Datentyp
28 ... 33 rem_subnet_id
34 ... 39 rem_staddr
40 ... 55 rem_tsap_id
56 ... 61 next_staddr
62 ... 63 spare
7.6 PROFIBUS
Ein PROFIBUS-System nutzt einen Bus-Master, um Slavegeräte abzufragen, die an
mehreren Stellen auf einem seriellen RS485-Bus verteilt sind. Ein PROFIBUS-Slave ist ein
beliebiges Peripheriegerät (E/A-Wandler, Ventil, Motorantrieb oder Messgerät), das Daten
verarbeitet und die Ausgabe an den Master sendet. Der Slave stellt eine passive Station im
Netzwerk dar, weil er keine Buszugriffsrechte besitzt. Er kann lediglich empfangene
Meldungen quittieren oder auf Anforderung Antwortmeldungen an den Master senden. Alle
PROFIBUS-Slaves haben die gleiche Priorität und die gesamte Netzwerkkommunikation
stammt vom Master.
144
Beschreibung
Array [1..6] of Dieser Parameter wird nicht verwendet.
USInt
Array [1..6] of Nur bei TCP und ISO-on-TCP: IP-Adresse des Partnerendpunkts.
USInt (Nicht relevant bei passiven Verbindungen.) Beispiel: Die IP-
Adresse 192.168.002.003 wird in den folgenden Elementen des
Arrays gespeichert:
rem_staddr[1] = 192
rem_staddr[2] = 168
rem_staddr[3] = 002
rem_staddr[4] = 003
rem_staddr[5-6] = irrelevant
Array [1..16] of Komponente der Partneradresse der Verbindung:
Byte
TCP: Portnummer der Partner-CPU. Bereich: 1 bis 49151;

empfohlene Werte: 2000 bis 5000):
–
–
–
ISO-on-TCP: Partner-TSAP-ID:

–
–
–
UDP: Dieser Parameter wird nicht verwendet.

Array [1..6] of Dieser Parameter wird nicht verwendet.
Byte
Word Reserviert: W#16#0000
rem_tsap_id[1] = High Byte der Portnummer in
Hexadezimalnotierung;
rem_tsap_id[2] = Low Byte der Portnummer in
Hexadezimalnotierung;
rem_tsap_id[3-16] = irrelevant
rem_tsap_id[1] = B#16#E0
rem_tsap_id[2] = Baugruppenträger und Steckplatz des
Partnerendpunkts (Bits 0 bis 4: Steckplatznummer, Bits 5
bis 7: Nummer des Baugruppenträgers)
rem_tsap_id[3-16] = TSAP-Erweiterung, optional
Gerätehandbuch, 11/2011, A5E02486775-04
