48BEinführung in die leistungsstarke und flexible S7-1200

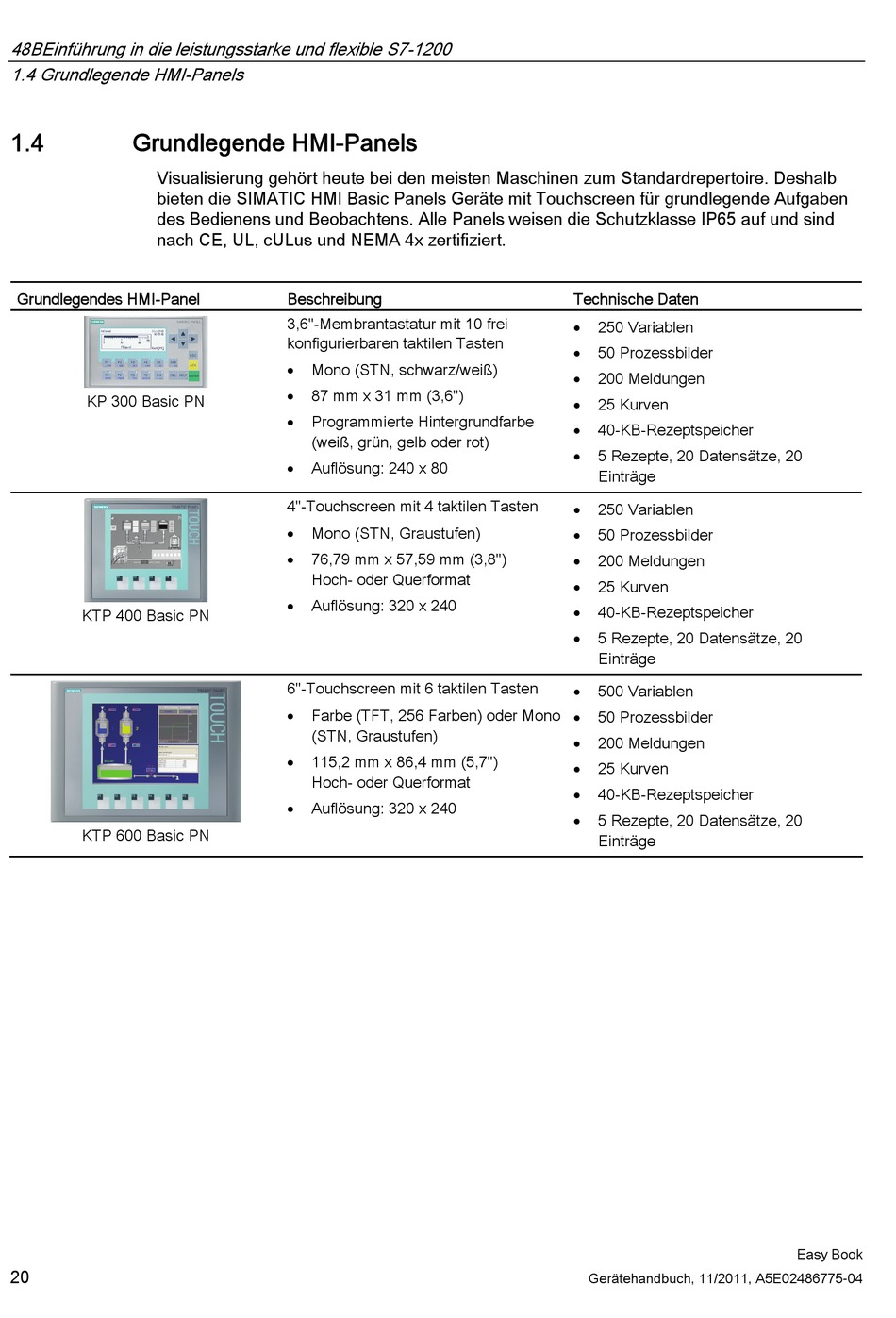

1.4 Grundlegende HMI-Panels

1.4 Grundlegende HMI-Panels
Visualisierung gehört heute bei den meisten Maschinen zum Standardrepertoire. Deshalb
bieten die SIMATIC HMI Basic Panels Geräte mit Touchscreen für grundlegende Aufgaben
des Bedienens und Beobachtens. Alle Panels weisen die Schutzklasse IP65 auf und sind
nach CE, UL, cULus und NEMA 4x zertifiziert.
Grundlegendes HMI-Panel
KP 300 Basic PN
KTP 400 Basic PN
KTP 600 Basic PN
20
Beschreibung
3,6"-Membrantastatur mit 10 frei
konfigurierbaren taktilen Tasten
Mono (STN, schwarz/weiß)

87 mm x 31 mm (3,6")

Programmierte Hintergrundfarbe

(weiß, grün, gelb oder rot)
Auflösung: 240 x 80

4"-Touchscreen mit 4 taktilen Tasten
Mono (STN, Graustufen)

76,79 mm x 57,59 mm (3,8")

Hoch- oder Querformat
Auflösung: 320 x 240

6"-Touchscreen mit 6 taktilen Tasten
Farbe (TFT, 256 Farben) oder Mono

(STN, Graustufen)
115,2 mm x 86,4 mm (5,7")

Hoch- oder Querformat
Auflösung: 320 x 240

Technische Daten
250 Variablen

50 Prozessbilder

200 Meldungen

25 Kurven

40-KB-Rezeptspeicher

5 Rezepte, 20 Datensätze, 20

Einträge
250 Variablen

50 Prozessbilder

200 Meldungen

25 Kurven

40-KB-Rezeptspeicher

5 Rezepte, 20 Datensätze, 20

Einträge
500 Variablen

50 Prozessbilder

200 Meldungen

25 Kurven

40-KB-Rezeptspeicher

5 Rezepte, 20 Datensätze, 20

Einträge
Gerätehandbuch, 11/2011, A5E02486775-04
Easy Book
