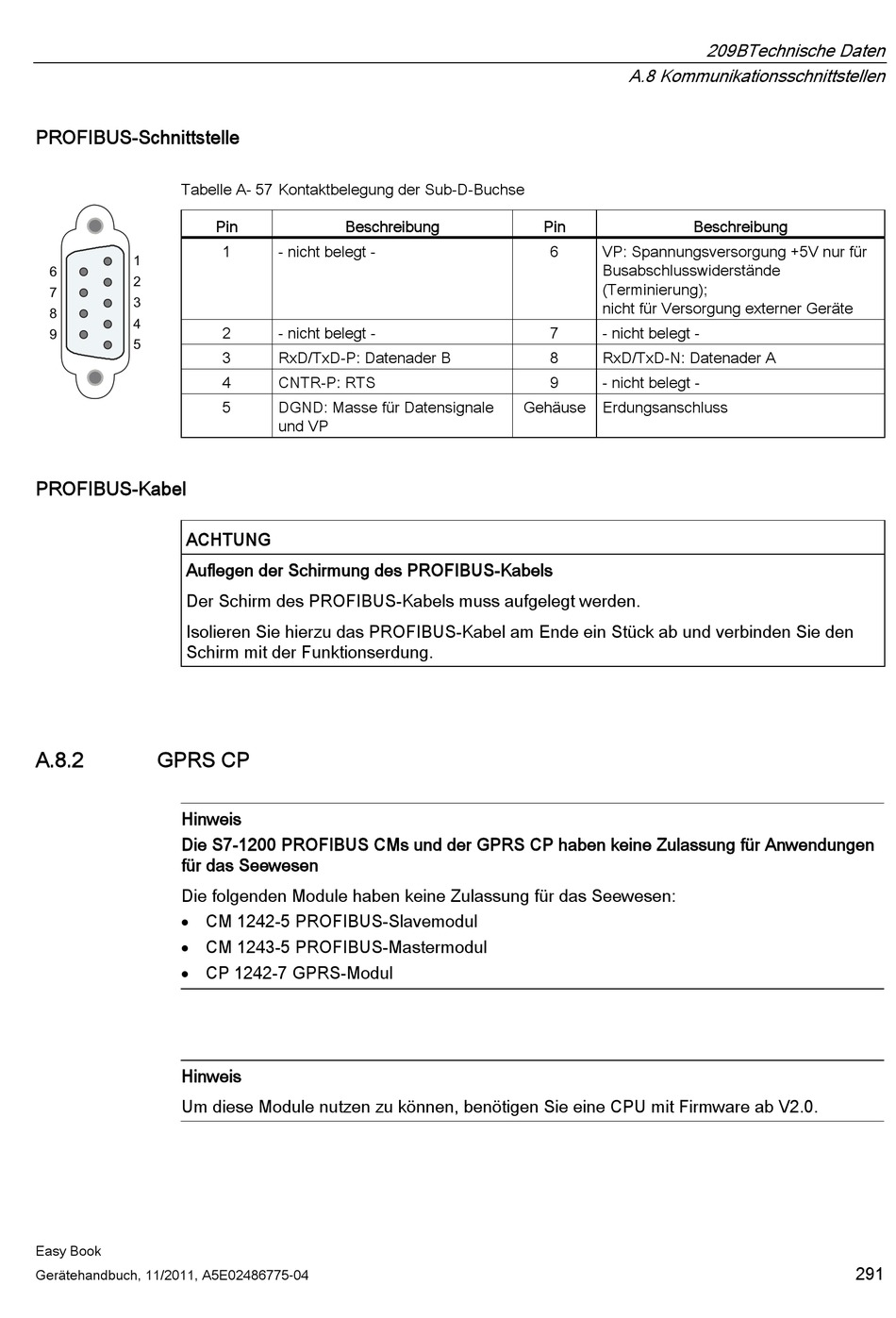

PROFIBUS-Schnittstelle
Tabelle A- 57 Kontaktbelegung der Sub-D-Buchse
PROFIBUS-Kabel
ACHTUNG
Auflegen der Schirmung des PROFIBUS-Kabels
Der Schirm des PROFIBUS-Kabels muss aufgelegt werden.
Isolieren Sie hierzu das PROFIBUS-Kabel am Ende ein Stück ab und verbinden Sie den
Schirm mit der Funktionserdung.
A.8.2
GPRS CP
Hinweis
Die S7-1200 PROFIBUS CMs und der GPRS CP haben keine Zulassung für Anwendungen
für das Seewesen
Die folgenden Module haben keine Zulassung für das Seewesen:
CM 1242-5 PROFIBUS-Slavemodul
CM 1243-5 PROFIBUS-Mastermodul
CP 1242-7 GPRS-Modul
Hinweis
Um diese Module nutzen zu können, benötigen Sie eine CPU mit Firmware ab V2.0.
Easy Book
Gerätehandbuch, 11/2011, A5E02486775-04
Pin
Beschreibung
1
- nicht belegt -
2
- nicht belegt -
3
RxD/TxD-P: Datenader B
4
CNTR-P: RTS
5
DGND: Masse für Datensignale
und VP
A.8 Kommunikationsschnittstellen
Pin
6
VP: Spannungsversorgung +5V nur für
Busabschlusswiderstände
(Terminierung);
nicht für Versorgung externer Geräte
7
- nicht belegt -
8
RxD/TxD-N: Datenader A
9
- nicht belegt -
Gehäuse
Erdungsanschluss
209BTechnische Daten
Beschreibung
291
