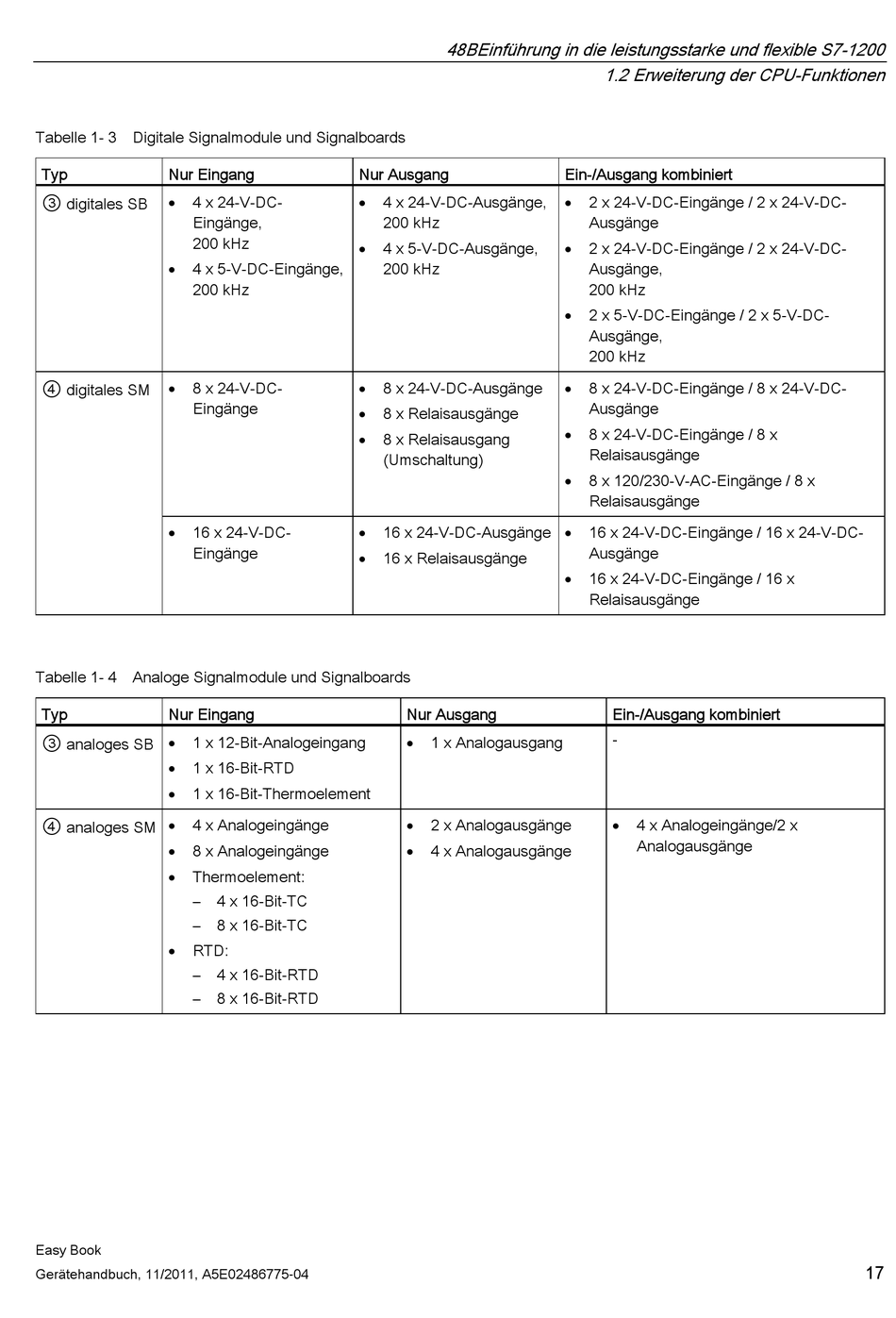

Tabelle 1- 3 Digitale Signalmodule und Signalboards
Typ
Nur Eingang
③
4 x 24-V-DC-
digitales SB
Eingänge,
200 kHz
4 x 5-V-DC-Eingänge,
200 kHz
④
8 x 24-V-DC-
digitales SM
Eingänge
16 x 24-V-DC-
Eingänge
Tabelle 1- 4 Analoge Signalmodule und Signalboards
Typ
Nur Eingang
③
1 x 12-Bit-Analogeingang
analoges SB
1 x 16-Bit-RTD
1 x 16-Bit-Thermoelement
④
4 x Analogeingänge
analoges SM
8 x Analogeingänge
Thermoelement:
–
–
RTD:
–
–
Easy Book
Gerätehandbuch, 11/2011, A5E02486775-04
Nur Ausgang
4 x 24-V-DC-Ausgänge,
200 kHz
4 x 5-V-DC-Ausgänge,
200 kHz
8 x 24-V-DC-Ausgänge
8 x Relaisausgänge
8 x Relaisausgang
(Umschaltung)
16 x 24-V-DC-Ausgänge
16 x Relaisausgänge
4 x 16-Bit-TC
8 x 16-Bit-TC
4 x 16-Bit-RTD
8 x 16-Bit-RTD
48BEinführung in die leistungsstarke und flexible S7-1200
Ein-/Ausgang kombiniert
Nur Ausgang
1 x Analogausgang
2 x Analogausgänge
4 x Analogausgänge
1.2 Erweiterung der CPU-Funktionen
2 x 24-V-DC-Eingänge / 2 x 24-V-DC-
Ausgänge
2 x 24-V-DC-Eingänge / 2 x 24-V-DC-
Ausgänge,
200 kHz
2 x 5-V-DC-Eingänge / 2 x 5-V-DC-
Ausgänge,
200 kHz
8 x 24-V-DC-Eingänge / 8 x 24-V-DC-
Ausgänge
8 x 24-V-DC-Eingänge / 8 x
Relaisausgänge
8 x 120/230-V-AC-Eingänge / 8 x
Relaisausgänge
16 x 24-V-DC-Eingänge / 16 x 24-V-DC-
Ausgänge
16 x 24-V-DC-Eingänge / 16 x
Relaisausgänge
Ein-/Ausgang kombiniert
-
4 x Analogeingänge/2 x
Analogausgänge
