Lieferumfang Prüfen; Produktabmessungen Und Anschlussmaße - Vaillant ecoTEC plus VC Serie Installations- Und Wartungsanleitung

4 Montage
4.2 Lieferumfang prüfen
▶
Prüfen Sie den Lieferumfang auf Vollständigkeit und Un-
versehrtheit.
4.2.1 Lieferumfang
Gültigkeit: VC
Menge Bezeichnung
Gerätehalter
1
1 Beipack Gerätebefestigung
Wärmeerzeuger
1
Kondensat-Ablaufschlauch
1
1 Anschlussrohr Sicherheitsventil
Montageschablone
1
1 Umrüstkit Gasumstellung Erdgas/Erdgas (nicht bei
Produktvarianten „Propan‟)
Beipack Dokumentation
1
Beutel mit Kleinteilen
1
4.2.2 Lieferumfang
Gültigkeit: VCW
Menge Bezeichnung
Gerätehalter
1
1 Beipack Gerätebefestigung
1 Wärmeerzeuger
Kondensat-Ablaufschlauch
1
1 Anschlussrohr Sicherheitsventil
Montageschablone
1
1 Umrüstkit Gasumstellung Erdgas/Erdgas (nicht bei
Produktvarianten „Propan‟)
1 Beipack Dokumentation
Beutel mit Kleinteilen
1
10

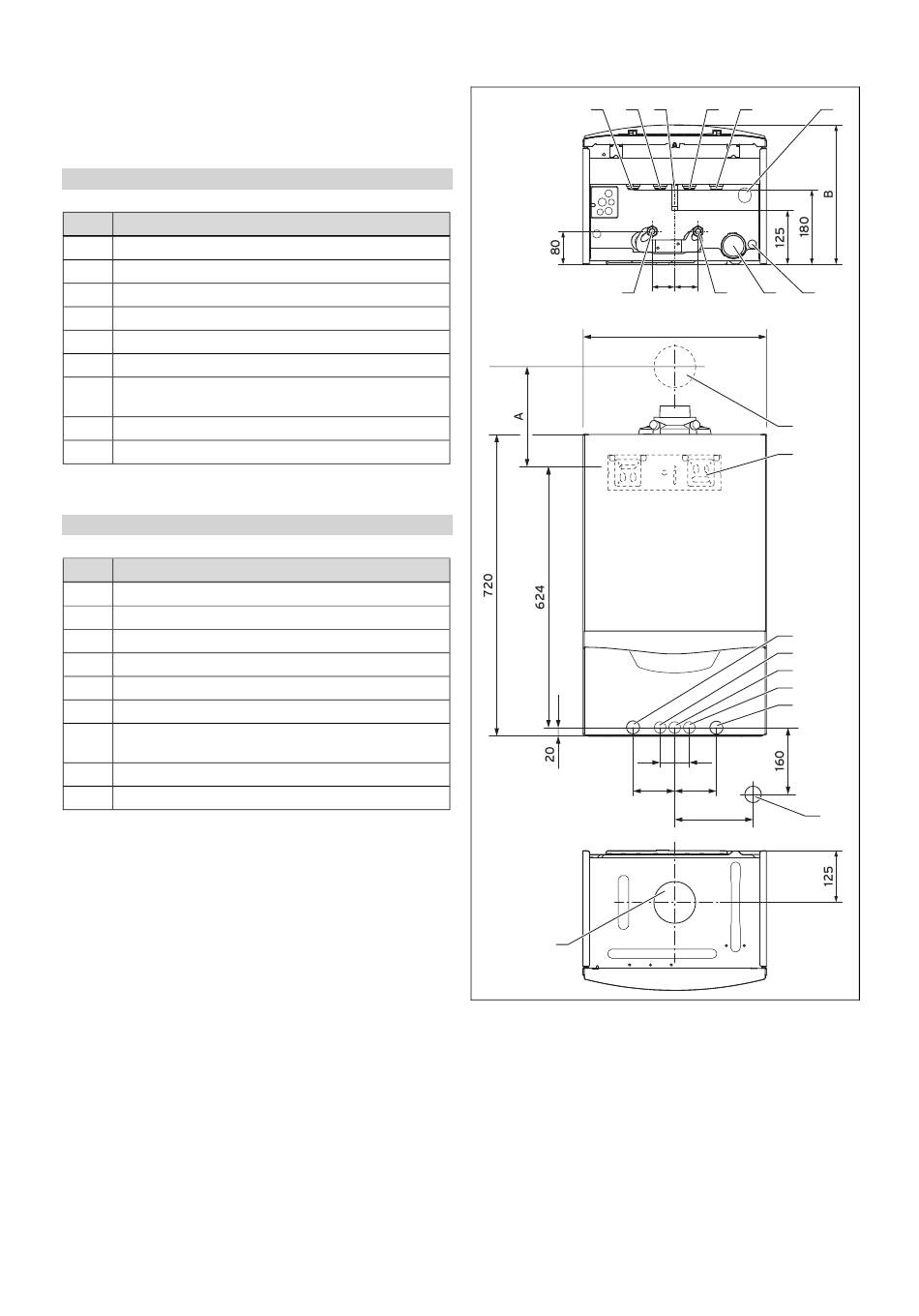

4.3 Produktabmessungen und Anschlussmaße
3 4*
13**
35
100
9
1 Wanddurchführung Luft-
/Abgasführung
2 Gerätehalter
3 Heizungsvorlauf
(Ø 22 × 1,5)
4 Warmwasseranschluss
(Ø 15 × 1,5)
5 Gasanschluss
(Ø 15 × 1,5)
6 Kaltwasseranschluss
(Ø 15 × 1,5)
Installations- und Wartungsanleitung ecoTEC plus 0020116698_04
6* 7
5
55 55
12** 11 10
440
1
2
3
4*
5
6*
7
35
100
188
7 Heizungsrücklauf
(Ø 22 × 1,5)
8 Anschluss Ablauf-
trichter/Kondensatsiphon
R1
9 Anschluss Luft-/Abgasfüh-
rung
10 Anschluss Kondensat-
ablauf Ø 19 mm
11 Kondensatsiphon
12 Speicherrücklauf Ø 15 mm
13 Speichervorlauf Ø 15 mm
14
8
