9.9

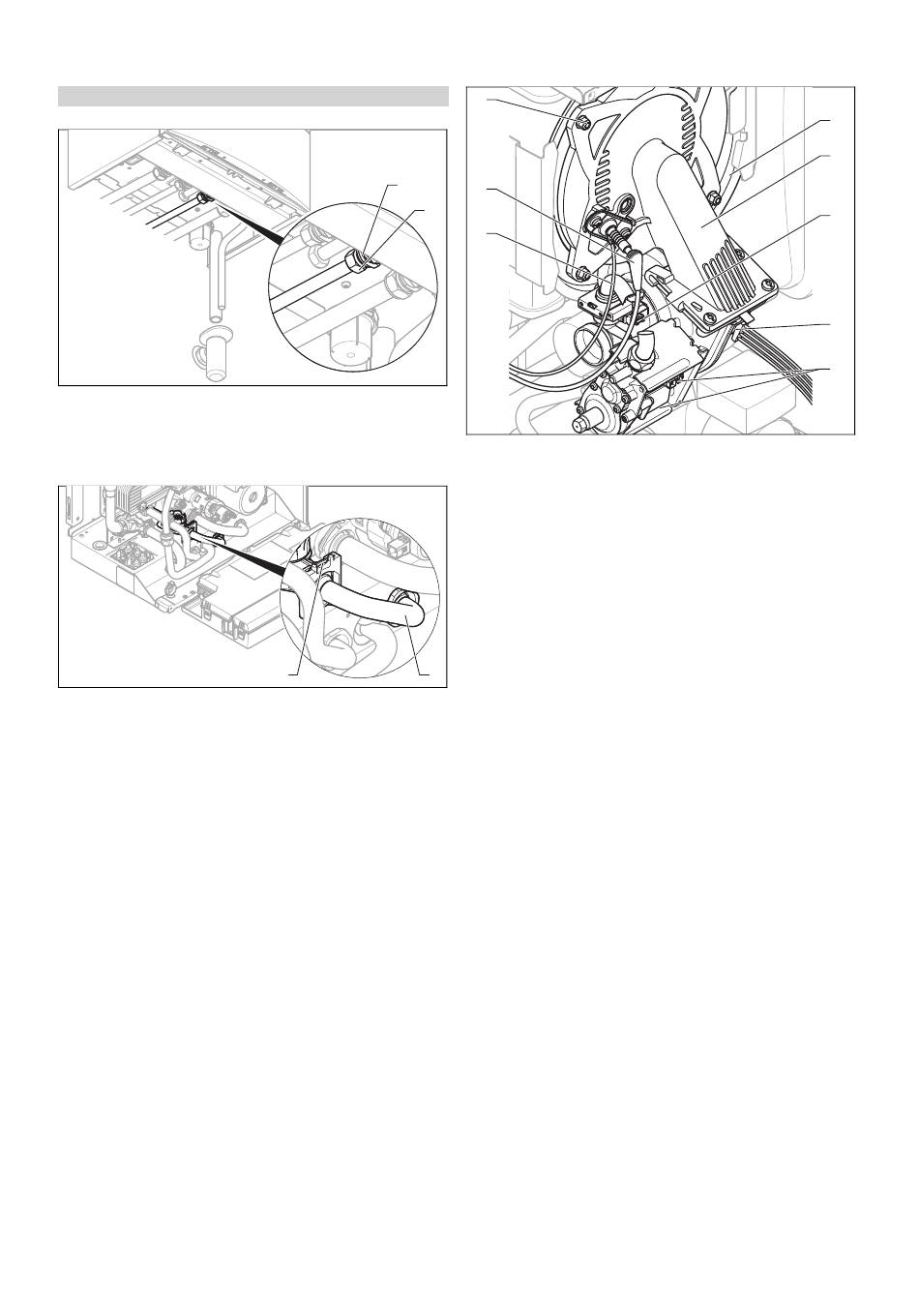

Sieb im Kaltwassereingang reinigen

Gültigkeit: VCW
1. Schließen Sie das Kaltwasser-Absperrventil.
2. Entleeren Sie das Produkt warmwasserseitig.
3. Schrauben Sie die Überwurfmutter (2) und die Konter-
mutter (1) am Gehäuse des Produkts ab.
4. Klappen Sie die Elektronikbox nach vorn.
5. Entfernen Sie die Klammer am Flügelradsensor (2) .
6. Nehmen Sie das Rohr (1) aus dem Produkt.
7. Spülen Sie das Sieb unter einem Wasserstrahl ent-
gegen der Fließrichtung durch.
8. Wenn das Sieb beschädigt ist oder sich nicht mehr aus-
reichend reinigen lässt, dann tauschen Sie das Sieb
aus.
9. Setzen Sie das Rohr wieder ein.
10. Verwenden Sie stets neue Dichtungen und schrauben
Sie die Überwurfmuttern und die Kontermutter wieder
fest.
11. Öffnen Sie das Kaltwasser-Absperrventil.
0020116698_04 ecoTEC plus Installations- und Wartungsanleitung
1
2
2
1
Inspektion und Wartung 9
9.10

Thermo-Kompaktmodul einbauen

8
7
6
1. Stecken Sie das Thermo-Kompaktmodul (2) auf den
Wärmetauscher (1).
2. Ziehen Sie die vier neuen Muttern (8) über Kreuz fest,
bis der Brennerflansch an den Anschlagflächen gleich-
mäßig anliegt.
–
Anzugsdrehmoment: 6 Nm
3. Stecken Sie die Stecker (3) bis (7) wieder auf.
4. Schließen Sie die Gasleitung mit einer neuen Dichtung
an. Sichern Sie dabei das Gasrohr gegen Verdrehen.
5. Öffnen Sie den Gasabsperrhahn.
6. Stellen Sie sicher, dass keine Undichtigkeiten vorliegen.
7. Prüfen Sie, ob der Dichtring im Luftansaugrohr richtig
im Dichtungssitz liegt.
8. Stecken Sie das Luftansaugrohr wieder auf den An-
saugstutzen.
9. Befestigen Sie das Luftansaugrohr mit der Halte-
schraube.
10. Prüfen Sie den Gasanschlussdruck (Gasfließdruck).
(→ Seite 24)
9.11

Produkt entleeren

1. Schließen Sie die Wartungshähne des Produkts.
2. Starten Sie das Prüfprogramm P.06 (Vorrangumschalt-
ventil-Mittelstellung).
3. Öffnen Sie die Entleerungsventile.
4. Stellen Sie sicher, dass die Kappe des Schnellentlüfters
an der internen Pumpe geöffnet ist, damit das Produkt
vollständig entleert wird.
1
2
3
4
5
