min.
180

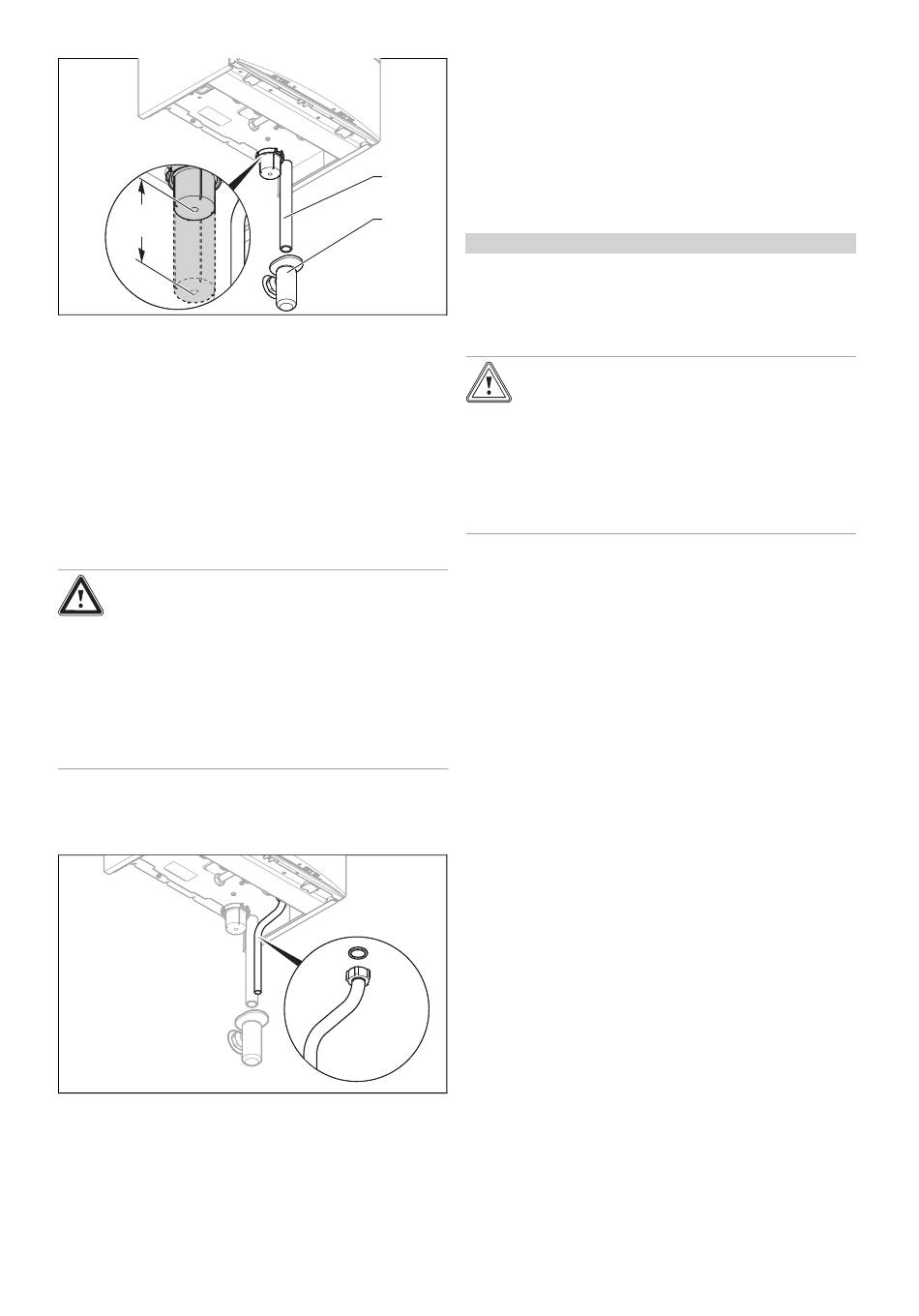

Bei der Verbrennung entsteht im Produkt Kondensat. Die
Kondensatablaufleitung führt das Kondensat über einen Ab-
lauftrichter zum Abwasseranschluss.
▶ Verwenden Sie nur Rohre aus säurebeständigem
Material (z. B. Kunststoff) für die Kondensatablaufleitung.
▶
Lassen Sie unterhalb des Kondensatsiphons einen
Montageraum von mindestens 180 mm frei.
▶ Hängen Sie die Kondensatablaufleitung (1) über den
vorinstallierten Ablauftrichter (2).
5.2.5 Ablaufrohr am Sicherheitsventil des
Produkts anschließen
Gefahr!
Verbrühungsgefahr!
Aus dem Ablaufrohr des Sicherheitsventils
austretendes Heizwasser kann schwere Ver-
brühungen verursachen.
▶ Montieren Sie den Ablauf des Sicherheits-
ventils fachgerecht.
▶
Verwenden Sie das im Lieferumfang ent-
haltene Ablaufrohr.
1. Installieren Sie das Ablaufrohr für das Sicherheitsventil
so, dass es beim Abnehmen und Aufsetzen des Si-
phon-Unterteils nicht stört.
2. Montieren Sie das Ablaufrohr wie dargestellt (nicht kür-
zen!).
3. Verlegen Sie die Ablaufleitung so kurz wie möglich und
mit Gefälle vom Ablauftrichter weg.
4. Lassen Sie die Leitung so enden, dass bei Wasser-
oder Dampfaustritt keine Personen verletzt und keine
elektrischen Bauteile beschädigt werden können.
0020116698_04 ecoTEC plus Installations- und Wartungsanleitung
5. Stellen Sie sicher, dass das Leitungsende einsehbar ist.
5.3

Abgasinstallation

5.3.1 Luft-/Abgasführung montieren und
anschließen
1. Entnehmen Sie die verwendbaren Luft-/Abgasführun-
1
gen der beigefügten Montageanleitung Luft-/Abgasfüh-
rung.
2
Bedingungen: Feuchtrauminstallation
▶
Schließen Sie das Produkt unbedingt an eine raum-
luftunabhängige Luft-/Abgasanlage an. Die Verbren-
nungsluft darf nicht dem Installationsraum entnommen
werden.
Vorsicht!
Vergiftungsgefahr durch austretende Ab-
gase!
Fette auf Mineralölbasis können die Dichtun-
gen beschädigen.
▶ Verwenden Sie zur Montageerleichterung
anstatt von Fetten ausschließlich Wasser
oder handelsübliche Schmierseife.
2. Montieren Sie die Luft-/Abgasführung mit Hilfe der
Montageanleitung.
5.3.2 Hinweise zur B23 Installation
Technische Daten – Allgemein (→ Seite 55)
Eine Abgasführung nach Geräteart B23 (raumluftabhängige
Gas-Wandheizgeräte) erfordert eine sorgfältige Planung und
Umsetzung. Beachten Sie bei der Planung die Technischen
Daten des Produkts und wenden Sie die anerkannten Re-
geln der Technik an.
5.3.3 Hinweise und Angaben zur B23P
Installation
Rohrlängen B23P Installation (→ Seite 40)
Die Abgasführung muss mindestens der Klassifikation T 120
P1 W 1 nach EN 1443 entsprechen.
Die maximale Rohrlänge (nur gerades Rohr) entspricht der
maximal erlaubten Abgasrohrlänge ohne Bögen. Wenn Bö-
gen verwendet werden, dann muss die maximale Rohrlänge
entsprechend den dynamischen Strömungseigenschaften
der Bögen verringert werden. Bögen dürfen nicht direkt auf-
einander folgen, da der Druckverlust auf diese Weise enorm
erhöht wird.
Insbesondere wenn das Abgasrohr in kalten Räumen oder
außerhalb des Gebäudes installiert wird, dann kann der Ge-
frierpunkt an der Oberfläche der Innenseite des Rohrs er-
reicht werden. Durch nachweisliche Auslegung nach EN
13384-1 bei einer minimalen Belastung des Heizgeräts bei
einer Abgastemperatur von 40 °C muss dieses Problem ver-
mieden werden. Das Produkt darf nicht an ein Kaskaden-
Abgassystem angeschlossen werden, das von anderen Ge-
räten genutzt wird.
▶
Beachten Sie die geltenden nationalen und örtlichen Vor-
schriften für Abgasführungen insbesondere bei Instal-
