5 Installation
5.2

Hydraulikinstallation

Vorsicht!
Risiko von Sachschäden durch Korro-
sion!
Nicht diffusionsdichte Kunststoffrohre in der
Heizungsanlage führen zu Lufteintrag in das
Heizwasser und zu Korrosion in Wärme-
erzeugerkreis und Produkt.
▶ Nehmen Sie bei Verwendung nicht
diffusionsdichter Kunststoffrohre in
der Heizungsanlage eine Systemtren-
nung vor, indem Sie einen externen
Wärmetauscher zwischen Produkt und
Heizungsanlage einbauen.
Vorsicht!
Risiko von Sachschäden durch Wärme-
übertragung beim Löten!
Durch Wärmeübertragung beim Löten kön-
nen die Dichtungen in den Wartungshähnen
beschädigt werden.
▶ Löten Sie nicht an den Anschlussstücken,
wenn die Anschlussstücke mit den War-
tungshähnen verschraubt sind.
▶ Prüfen Sie, ob das Volumen des eingebauten Ausdeh-
nungsgefäßes für das Heizungssystem ausreicht.
▶ Wenn das Volumen des Ausdehnungsgefäßes nicht aus-
reicht, dann installieren Sie ein zusätzliches Ausdeh-
nungsgefäß im Heizungsrücklauf so nah wie möglich am
Produkt.
Bedingungen: Gilt für: VCW
▶
Wenn Sie ein externes Ausdehnungsgefäß einbauen,
dann bauen Sie in den Produktauslauf (Vorlauf Heizung)
ein Rückschlagventil ein oder nehmen Sie das interne
Ausdehnungsgefäß außer Betrieb. Ansonsten kann es
durch Rückströmung zu einer vermehrten Aktivierung der
Warmstartfunktion kommen, was unnötige Energiever-
luste bedeutet.

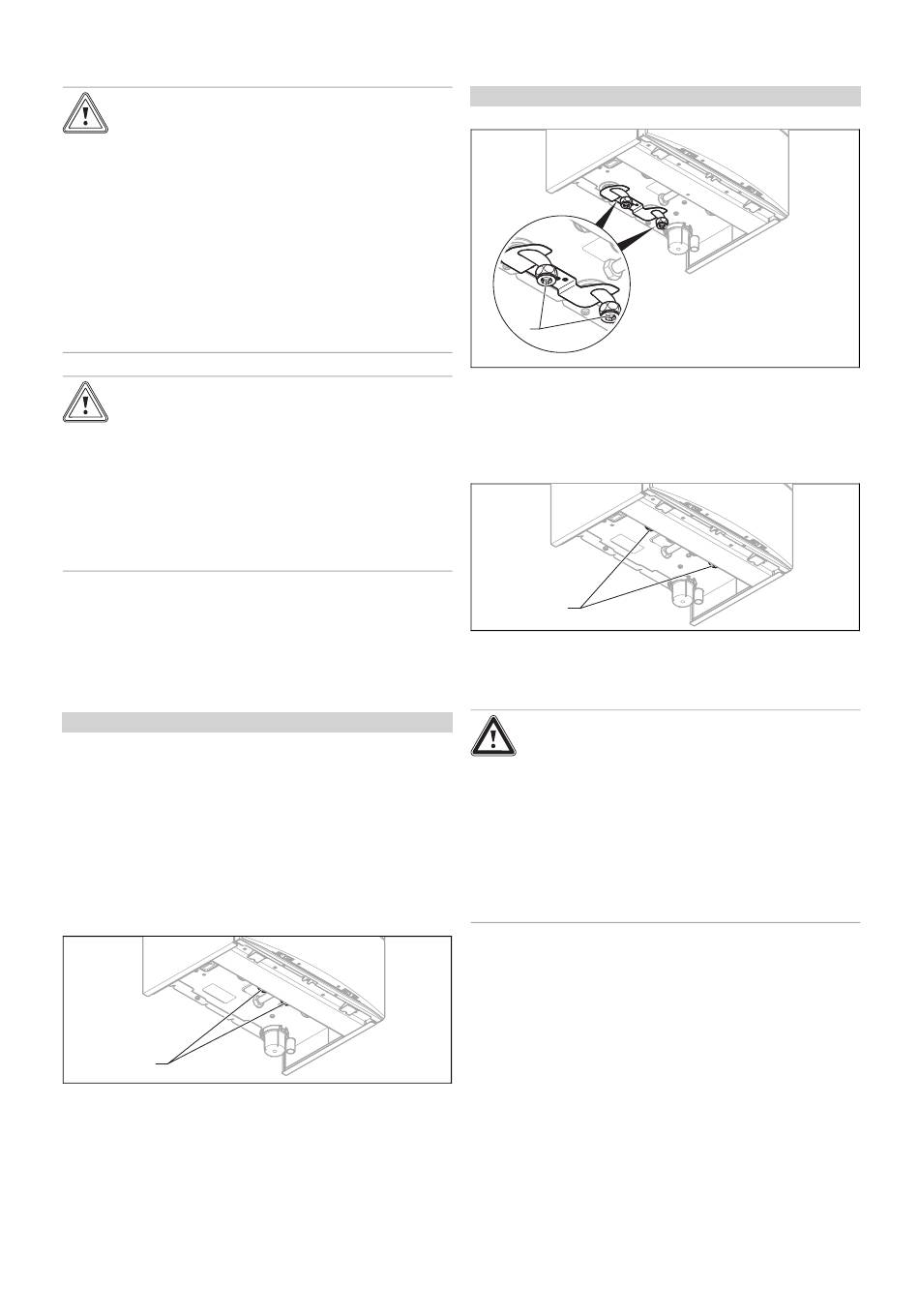

5.2.1 Kalt- und Warmwasseranschluss
installieren
1
▶
Stellen Sie die Wasseranschlüsse (1) normgerecht her.
14
5.2.2 Speicheranschlüsse installieren
Gültigkeit: VC
1
▶ Verbinden Sie die Speicheranschlüsse (1) mit dem
Warmwasserspeicher.
5.2.3 Heizungsvorlauf und Heizungsrücklauf
anschließen
1
▶ Stellen Sie die Heizungsanschlüsse (1) normgerecht her.
5.2.4 Kondensatablaufleitung anschließen
Gefahr!
Lebensgefahr durch Austritt von
Abgasen!
Die Kondensatablaufleitung des Siphons darf
nicht dicht mit einer Abwasserleitung verbun-
den sein, da sonst der interne Kondensat-
siphon leergesaugt werden kann und Abgas
austreten kann.
▶ Verbinden Sie die Kondensatablaufleitung
nicht dicht mit der Abwasserleitung.
