10 Störungsbehebung
1
2
3

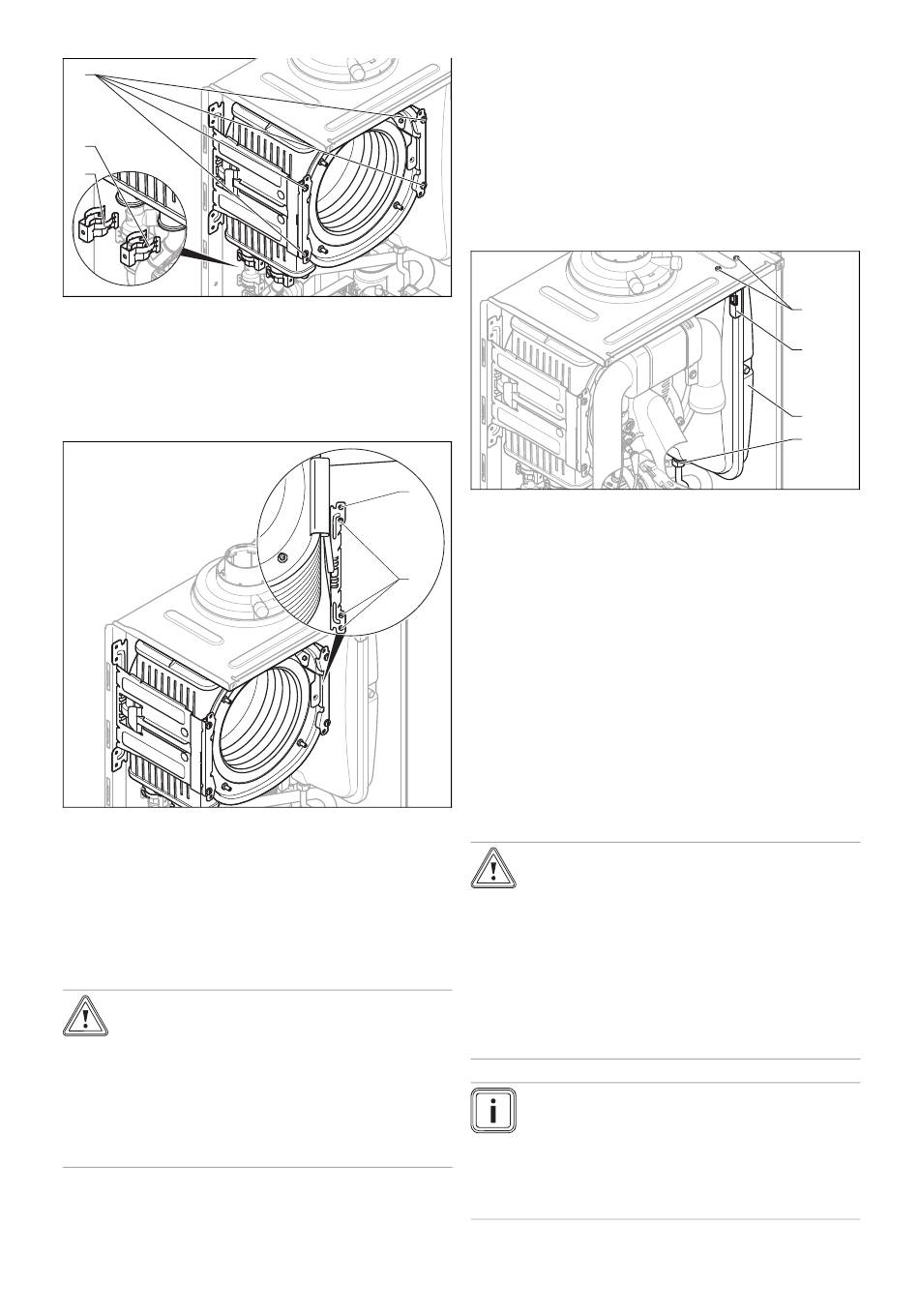

4. Ziehen Sie die Klammern (2) und (3) am Vorlauf-
anschluss und am Rücklaufanschluss ab.
5. Lösen Sie den Vorlaufanschluss.
6. Lösen Sie den Rücklaufanschluss.
7. Entfernen Sie jeweils zwei Schrauben (1) an den bei-
den Haltern.
8. Entfernen Sie die unteren drei Schrauben (2) am hinte-
ren Teil des Halters.
9. Schwenken Sie den Halter um die oberste Schraube (1)
zur Seite.
10. Ziehen Sie den Wärmetauscher nach unten und nach
rechts und nehmen Sie ihn aus dem Produkt heraus.
11. Montieren Sie den neuen Wärmetauscher in umgekehr-
ter Reihenfolge.
Vorsicht!
Vergiftungsgefahr durch austretende Ab-
gase!
Fette auf Mineralölbasis können die Dichtun-
gen beschädigen.
▶ Verwenden Sie zur Montageerleichterung
anstatt von Fetten ausschließlich Wasser
oder handelsübliche Schmierseife.
12. Erneuern Sie die Dichtungen.
13. Stecken Sie den Vor- und Rücklaufanschluss bis zum
Anschlag in den Wärmetauscher.
38
14. Achten Sie auf den richtigen Sitz der Klammern am
Vor- und Rücklaufanschluss.
15. Bauen Sie das Thermo-Kompaktmodul ein.
(→ Seite 33)
16. Befüllen und entlüften Sie das Produkt und, falls erfor-
derlich, die Heizungsanlage (→ Seite 22).
10.10.6 Ausdehnungsgefäß austauschen
1. Entleeren Sie das Produkt. (→ Seite 33)
1
2. Lösen Sie die Verschraubung (4) .
3. Entfernen Sie die beiden Schrauben (1) des Halte-
blechs (2).
4. Nehmen Sie das Halteblech (2) ab.
2
5. Ziehen Sie das Ausdehnungsgefäß (3) nach vorne
heraus.
6. Setzen Sie das neue Ausdehnungsgefäß in das Pro-
dukt ein.
7. Verschrauben Sie das neue Ausdehnungsgefäß mit
dem Wasseranschluss. Verwenden Sie dabei eine neue
Dichtung.
8. Befestigen Sie das Halteblech mit den beiden Schrau-
ben (1).
9. Befüllen und entlüften Sie das Produkt und, falls erfor-
derlich, die Heizungsanlage (→ Seite 22).

10.10.7 Leiterplatte und/oder Display austauschen

Vorsicht!
Risiko von Sachschäden durch unsach-
gemäße Reparatur!
Verwendung falscher Ersatzteil-Displays
kann zu Schäden an der Elektronik führen.
▶ Prüfen Sie vor dem Austausch, ob das
korrekte Ersatzteil-Display zur Verfügung
steht.
▶ Verwenden Sie beim Austausch keines-
falls ein anderes Ersatzteil-Display.
Hinweis
Wenn Sie nur eine Komponente austauschen,
dann werden eingestellte Parameter automatisch
übernommen. Die neue Komponente übernimmt
beim Einschalten des Produkts die vorher einge-
stellten Parameter von der nicht ausgetauschten
Komponente.
Installations- und Wartungsanleitung ecoTEC plus 0020116698_04
1
2
3
4
