3.3

Serialnummer

Die Serialnummer finden Sie auf dem Typenschild.
3.4

SVGW-Zeichen

Mit dem SVGW/SSIGE-Zeichen "Gas" wird dokumentiert,
dass die Produkte gemäß dem Typenschild alle gesetzlichen
Anforderungen für das Inverkehrbringen in der Schweiz er-
füllen.
3.5

Vorschriften

Für die Installation sind die nachfolgenden Vorschriften, Re-
geln und Richtlinien zu beachten:
–
SVGW-Richtlinie G1: Richtlinie für die Erdgasinstallation
in Gebäuden
–
SVGW-Leitsätze L1: Leitsätze für die Flüssiggasinstalla-
tion in Haushalt, Gewerbe und Industrie
–
EKAS-Richtlinie Nr. 6517: Richtlinie Flüssiggas
–
Vorschriften der kantonalen Instanzen (z. B. Feuerpoli-
zeivorschriften)
3.6

CE-Kennzeichnung

Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß dem Typenschild die grundlegenden Anforde-
rungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
4

Montage

4.1

Produkt auspacken

1. Nehmen Sie das Produkt aus der Kartonverpackung.
2. Entfernen Sie die Keile und die Schutzfolien von allen
Bauteilen des Produkts.
4.2 Lieferumfang prüfen
▶
Prüfen Sie den Lieferumfang auf Vollständigkeit und Un-
versehrtheit.
Menge Bezeichnung
Wärmeerzeuger
1
Montagebeutel mit Halter für Wandbefestigung,
1
Befestigungszubehör
1 Beutel mit Kondensatablaufschlauch
Karton für den Hydraulikanschluss mit Sicher-
1 heitsventil, Entleerungshahn, Luftabscheider und
Dichtungen
Beipack Dokumentation
1
0020261454_02 ecoTEC plus Installations- und Wartungsanleitung
4.3

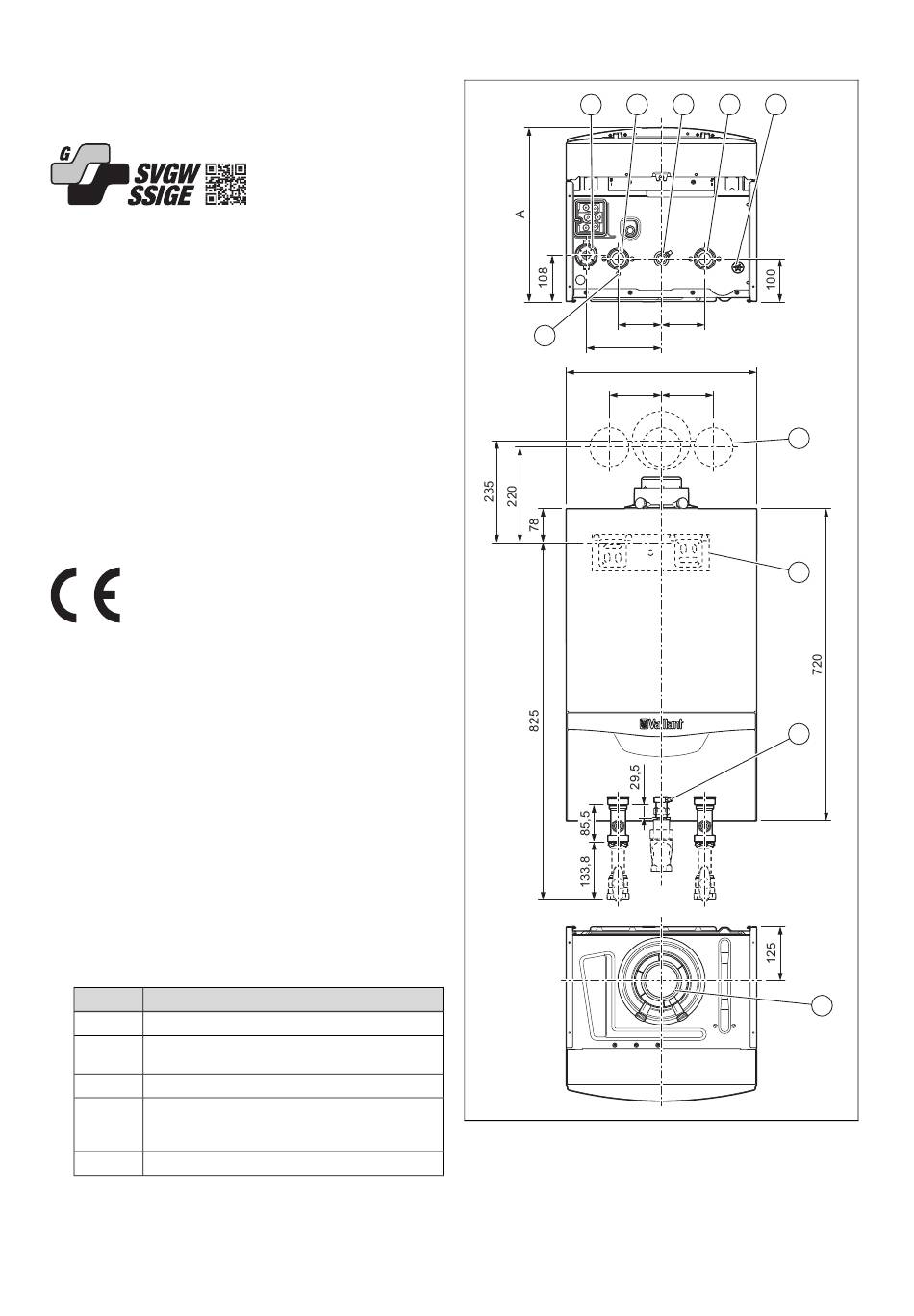

Abmessungen

1 2
100
10
173
120
1 Kondensatsiphon
2 Heizungsvorlaufan-
schluss
3 Gasanschluss
4 Heizungsrücklaufan-
schluss
Montage 4
3 4 5
100
440
120
6
7
8
9
5 Ablauf der Regen-
wasser-Sammelvor-
richtung
6 Position der Bohrungen
der Abgasführung
7 Halter zur Befestigung
des Produkts
7
