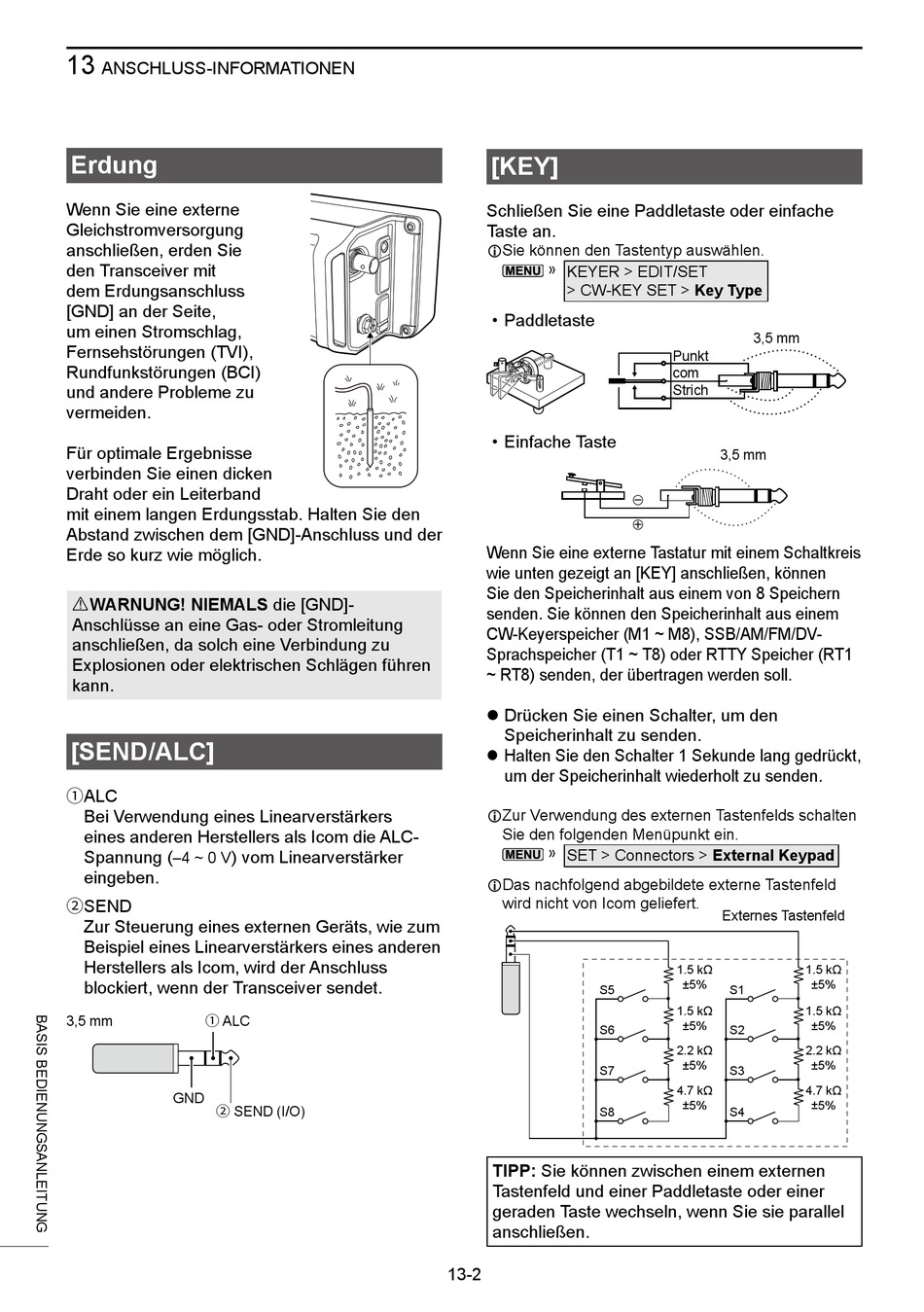

ANSCHLUSS-INFORMATIONEN
Erdung
Wenn Sie eine externe
Gleichstromversorgung
anschließen, erden Sie
den Transceiver mit
dem Erdungsanschluss
[GND] an der Seite,
um einen Stromschlag,
Fernsehstörungen (TVI),
Rundfunkstörungen (BCI)
und andere Probleme zu
vermeiden.
Für optimale Ergebnisse
verbinden Sie einen dicken
Draht oder ein Leiterband
mit einem langen Erdungsstab. Halten Sie den
Abstand zwischen dem [GND]-Anschluss und der
Erde so kurz wie möglich.
RWARNUNG! NIEMALS die [GND]-
Anschlüsse an eine Gas- oder Stromleitung
anschließen, da solch eine Verbindung zu
Explosionen oder elektrischen Schlägen führen
kann.
[SEND/ALC]
1 ALC
Bei Verwendung eines Linearverstärkers
eines anderen Herstellers als Icom die ALC-
Spannung (
) vom Linearverstärker
–4 ~ 0 V
eingeben.
2 SEND
Zur Steuerung eines externen Geräts, wie zum
Beispiel eines Linearverstärkers eines anderen
Herstellers als Icom, wird der Anschluss
blockiert, wenn der Transceiver sendet.
3,5 mm
1 ALC
GND
2 SEND (I/O)
[KEY]
Schließen Sie eine Paddletaste oder einfache
Taste an.
LSie können den Tastentyp auswählen.
» KEYER > EDIT/SET
> CW-KEY SET > Key Type
• Paddletaste
• Einfache Taste
Wenn Sie eine externe Tastatur mit einem Schaltkreis
wie unten gezeigt an [KEY] anschließen, können
Sie den Speicherinhalt aus einem von 8 Speichern
senden. Sie können den Speicherinhalt aus einem
CW-Keyerspeicher (M1 ~ M8), SSB/AM/FM/DV-
Sprachspeicher (T1 ~ T8) oder RTTY Speicher (RT1
~ RT8) senden, der übertragen werden soll.
z Drücken Sie einen Schalter, um den
Speicherinhalt zu senden.
z Halten Sie den Schalter 1 Sekunde lang gedrückt,
um der Speicherinhalt wiederholt zu senden.
LZur Verwendung des externen Tastenfelds schalten
Sie den folgenden Menüpunkt ein.
» SET > Connectors > External Keypad
LDas nachfolgend abgebildete externe Tastenfeld
wird nicht von Icom geliefert.
S5
S6
S7
S8
TIPP: Sie können zwischen einem externen
Tastenfeld und einer Paddletaste oder einer
geraden Taste wechseln, wenn Sie sie parallel
anschließen.
13-2
3,5 mm
Punkt
com
Strich
3,5 mm
_
+
Externes Tastenfeld
1.5 kΩ
1.5 kΩ
±5%
S1
1.5 kΩ
1.5 kΩ
±5%
S2
2.2 kΩ
2.2 kΩ
±5%
S3
4.7 kΩ
4.7 kΩ
± 5%
S4
±5%
±5%
±5%
± 5%
