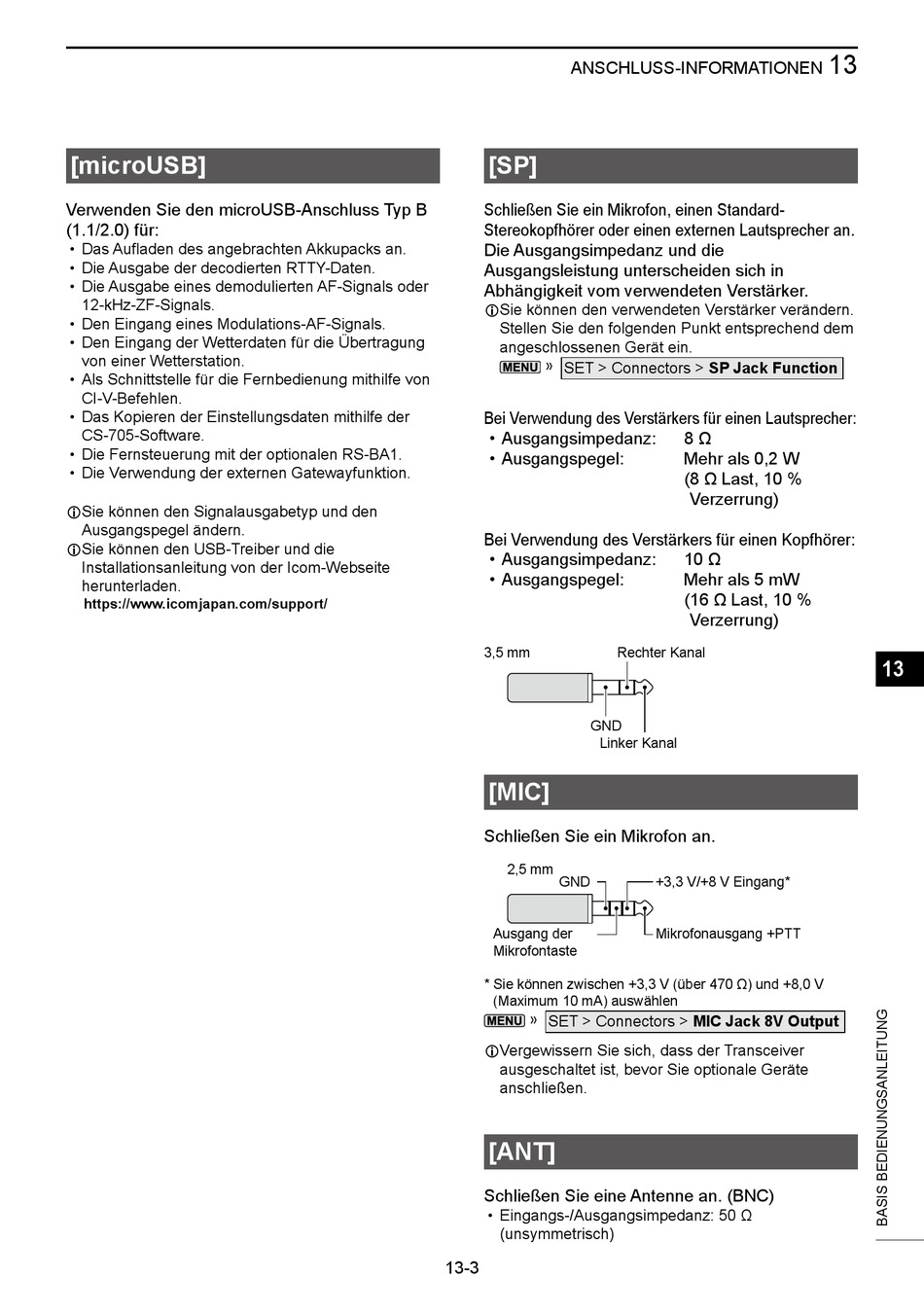

[microUSB]
Verwenden Sie den microUSB-Anschluss Typ B
(1.1/2.0) für:
• Das Aufladen des angebrachten Akkupacks an.
• Die Ausgabe der decodierten RTTY-Daten.
• Die Ausgabe eines demodulierten AF-Signals oder
12-kHz-ZF-Signals.
• Den Eingang eines Modulations-AF-Signals.
• Den Eingang der Wetterdaten für die Übertragung
von einer Wetterstation.
• Als Schnittstelle für die Fernbedienung mithilfe von
CI-V-Befehlen.
• Das Kopieren der Einstellungsdaten mithilfe der
CS-705-Software.
• Die Fernsteuerung mit der optionalen RS-BA1.
• Die Verwendung der externen Gatewayfunktion.
LSie können den Signalausgabetyp und den
Ausgangspegel ändern.
LSie können den USB-Treiber und die
Installationsanleitung von der Icom-Webseite
herunterladen.
https://www�icomjapan�com/support/
ANSCHLUSS-INFORMATIONEN
[SP]
Schließen Sie ein Mikrofon, einen Standard-
Stereokopfhörer oder einen externen Lautsprecher an.
Die Ausgangsimpedanz und die
Ausgangsleistung unterscheiden sich in
Abhängigkeit vom verwendeten Verstärker.
LSie können den verwendeten Verstärker verändern.
Stellen Sie den folgenden Punkt entsprechend dem
angeschlossenen Gerät ein.
» SET > Connectors > SP Jack Function
Bei Verwendung des Verstärkers für einen Lautsprecher:
• Ausgangsimpedanz:
• Ausgangspegel:
Bei Verwendung des Verstärkers für einen Kopfhörer:
• Ausgangsimpedanz:
• Ausgangspegel:
3,5 mm
Rechter Kanal
GND
Linker Kanal
[MIC]
Schließen Sie ein Mikrofon an.
2,5 mm
GND
Ausgang der
Mikrofontaste
* Sie können zwischen +3,3 V (über 470 Ω) und +8,0 V
(Maximum 10 mA) auswählen
» SET > Connectors > MIC Jack 8V Output
LVergewissern Sie sich, dass der Transceiver
ausgeschaltet ist, bevor Sie optionale Geräte
anschließen.
[ANT]
Schließen Sie eine Antenne an. (BNC)
• Eingangs-/Ausgangsimpedanz: 50 Ω
(unsymmetrisch)
13-3
13
8 Ω
Mehr als 0,2 W
( 8 Ω Last, 10 %
Verzerrung)
10 Ω
Mehr als 5 mW
( 16 Ω Last, 10 %
Verzerrung)
+3,3 V/+8 V Eingang*
Mikrofonausgang +PTT
