5

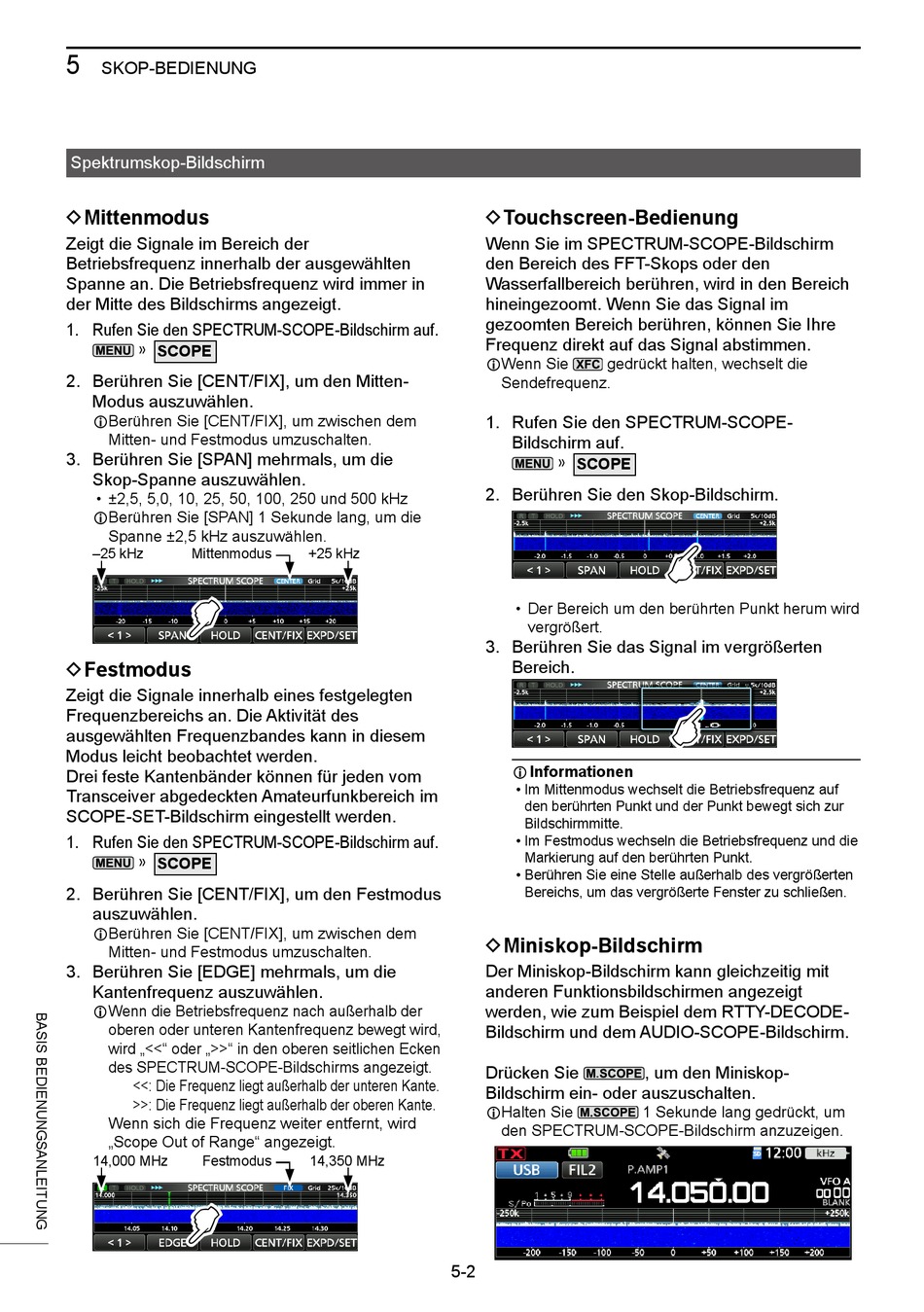

SKOP-BEDIENUNG
Spektrumskop-Bildschirm
DMittenmodus
Zeigt die Signale im Bereich der
Betriebsfrequenz innerhalb der ausgewählten
Spanne an. Die Betriebsfrequenz wird immer in
der Mitte des Bildschirms angezeigt.
1. Rufen Sie den SPECTRUM-SCOPE-Bildschirm auf.
» SCOPE
2. Berühren Sie [CENT/FIX], um den Mitten-
Modus auszuwählen.
LBerühren Sie [CENT/FIX], um zwischen dem
Mitten- und Festmodus umzuschalten.
3. Berühren Sie [SPAN] mehrmals, um die
Skop-Spanne auszuwählen.
• ±2,5, 5,0, 10, 25, 50, 100, 250 und 500 kHz
LBerühren Sie [SPAN] 1 Sekunde lang, um die
Spanne ±2,5 kHz auszuwählen.
–25 kHz
Mittenmodus
DFestmodus
Zeigt die Signale innerhalb eines festgelegten
Frequenzbereichs an. Die Aktivität des
ausgewählten Frequenzbandes kann in diesem
Modus leicht beobachtet werden.
Drei feste Kantenbänder können für jeden vom
Transceiver abgedeckten Amateurfunkbereich im
SCOPE-SET-Bildschirm eingestellt werden.
1. Rufen Sie den SPECTRUM-SCOPE-Bildschirm auf.
» SCOPE
2. Berühren Sie [CENT/FIX], um den Festmodus
auszuwählen.
LBerühren Sie [CENT/FIX], um zwischen dem
Mitten- und Festmodus umzuschalten.
3. Berühren Sie [EDGE] mehrmals, um die
Kantenfrequenz auszuwählen.
LWenn die Betriebsfrequenz nach außerhalb der
oberen oder unteren Kantenfrequenz bewegt wird,
wird „<<" oder „>>" in den oberen seitlichen Ecken
des SPECTRUM-SCOPE-Bildschirms angezeigt.
<<: Die Frequenz liegt außerhalb der unteren Kante.
>>: Die Frequenz liegt außerhalb der oberen Kante.
Wenn sich die Frequenz weiter entfernt, wird
„Scope Out of Range" angezeigt.
14,000 MHz
Festmodus
+25 kHz
14,350 MHz
5-2
DTouchscreen-Bedienung
Wenn Sie im SPECTRUM-SCOPE-Bildschirm
den Bereich des FFT-Skops oder den
Wasserfallbereich berühren, wird in den Bereich
hineingezoomt. Wenn Sie das Signal im
gezoomten Bereich berühren, können Sie Ihre
Frequenz direkt auf das Signal abstimmen.
LWenn Sie
gedrückt halten, wechselt die
Sendefrequenz.
1. Rufen Sie den SPECTRUM-SCOPE-
Bildschirm auf.
» SCOPE
2. Berühren Sie den Skop-Bildschirm.
• Der Bereich um den berührten Punkt herum wird
vergrößert.
3. Berühren Sie das Signal im vergrößerten
Bereich.
L Informationen
• Im Mittenmodus wechselt die Betriebsfrequenz auf
den berührten Punkt und der Punkt bewegt sich zur
Bildschirmmitte.
• Im Festmodus wechseln die Betriebsfrequenz und die
Markierung auf den berührten Punkt.
• Berühren Sie eine Stelle außerhalb des vergrößerten
Bereichs, um das vergrößerte Fenster zu schließen.
DMiniskop-Bildschirm
Der Miniskop-Bildschirm kann gleichzeitig mit
anderen Funktionsbildschirmen angezeigt
werden, wie zum Beispiel dem RTTY-DECODE-
Bildschirm und dem AUDIO-SCOPE-Bildschirm.
Drücken Sie
, um den Miniskop-
Bildschirm ein- oder auszuschalten.
LHalten Sie
1 Sekunde lang gedrückt, um
den SPECTRUM-SCOPE-Bildschirm anzuzeigen.
