2

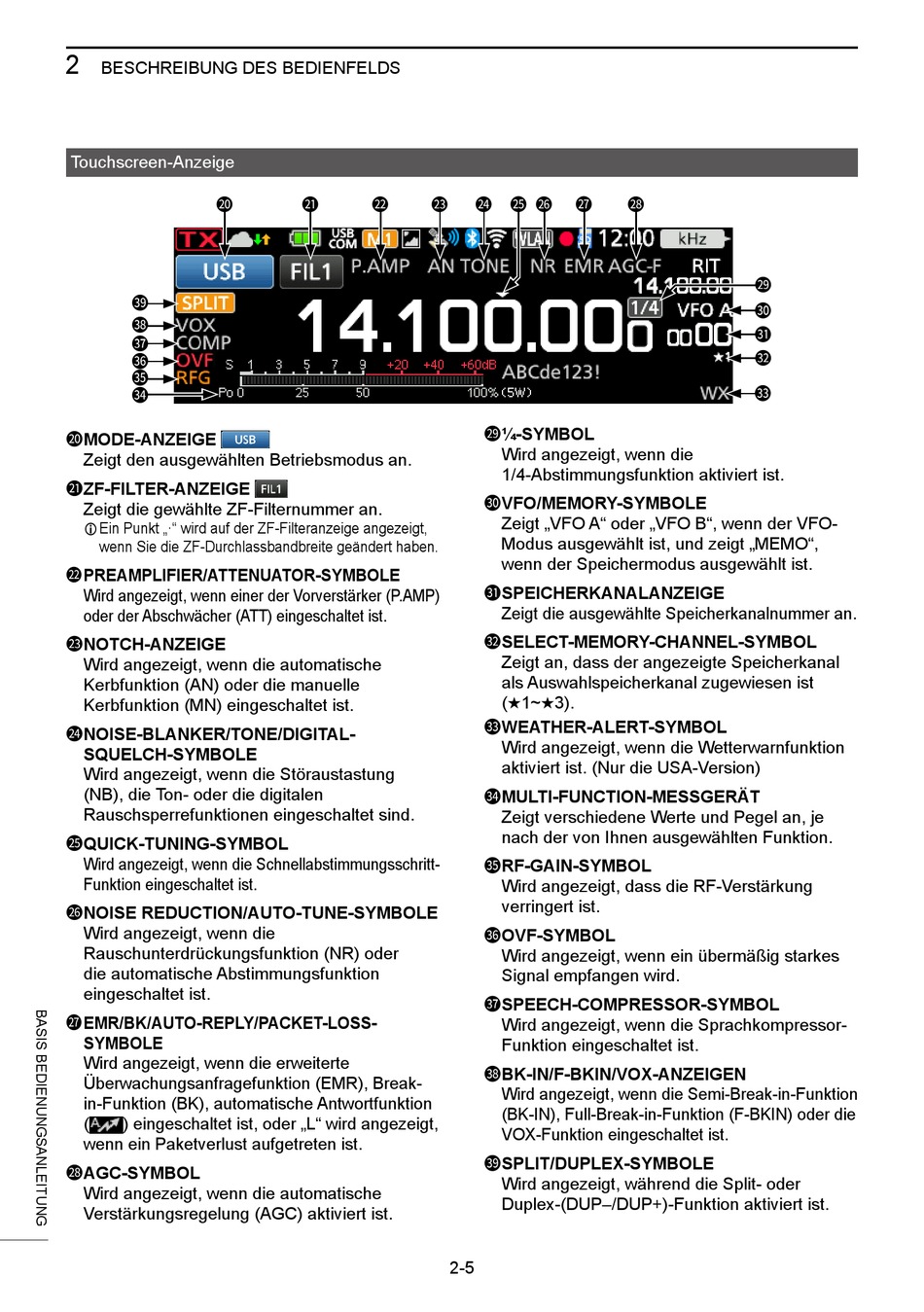

BESCHREIBUNG DES BEDIENFELDS
Touchscreen-Anzeige
20
39
38
37
36
35
34
20 M ODE-ANZEIGE
Zeigt den ausgewählten Betriebsmodus an.
21 Z F-FILTER-ANZEIGE
Zeigt die gewählte ZF-Filternummer an.
L Ein Punkt „·" wird auf der ZF-Filteranzeige angezeigt,
wenn Sie die ZF-Durchlassbandbreite geändert haben.
22 P REAMPLIFIER/ATTENUATOR-SYMBOLE
Wird angezeigt, wenn einer der Vorverstärker (P.AMP)
oder der Abschwächer (ATT) eingeschaltet ist.
23 N OTCH-ANZEIGE
Wird angezeigt, wenn die automatische
Kerbfunktion (AN) oder die manuelle
Kerbfunktion (MN) eingeschaltet ist.
24 N OISE-BLANKER/TONE/DIGITAL-
SQUELCH-SYMBOLE
Wird angezeigt, wenn die Störaustastung
(NB), die Ton- oder die digitalen
Rauschsperrefunktionen eingeschaltet sind.
25 Q UICK-TUNING-SYMBOL
Wird angezeigt, wenn die Schnellabstimmungsschritt-
Funktion eingeschaltet ist.
26 N OISE REDUCTION/AUTO-TUNE-SYMBOLE
Wird angezeigt, wenn die
Rauschunterdrückungsfunktion (NR) oder
die automatische Abstimmungsfunktion
eingeschaltet ist.
27 E MR/BK/AUTO-REPLY/PACKET-LOSS-
SYMBOLE
Wird angezeigt, wenn die erweiterte
Überwachungsanfragefunktion (EMR), Break-
in-Funktion (BK), automatische Antwortfunktion
(
) eingeschaltet ist, oder „L" wird angezeigt,
wenn ein Paketverlust aufgetreten ist.
28 A GC-SYMBOL
Wird angezeigt, wenn die automatische
Verstärkungsregelung (AGC) aktiviert ist.
21
22
23 24
2-5
25
26 27
28
29 1 /4-SYMBOL
Wird angezeigt, wenn die
1/4-Abstimmungsfunktion aktiviert ist.
30 V FO/MEMORY-SYMBOLE
Zeigt „VFO A" oder „VFO B", wenn der VFO-
Modus ausgewählt ist, und zeigt „MEMO",
wenn der Speichermodus ausgewählt ist.
31 S PEICHERKANALANZEIGE
Zeigt die ausgewählte Speicherkanalnummer an.
32 S ELECT-MEMORY-CHANNEL-SYMBOL
Zeigt an, dass der angezeigte Speicherkanal
als Auswahlspeicherkanal zugewiesen ist
(★1~★3).
33 W EATHER-ALERT-SYMBOL
Wird angezeigt, wenn die Wetterwarnfunktion
aktiviert ist. (Nur die USA-Version)
34 M ULTI-FUNCTION-MESSGERÄT
Zeigt verschiedene Werte und Pegel an, je
nach der von Ihnen ausgewählten Funktion.
35 R F-GAIN-SYMBOL
Wird angezeigt, dass die RF-Verstärkung
verringert ist.
36 O VF-SYMBOL
Wird angezeigt, wenn ein übermäßig starkes
Signal empfangen wird.
37 S PEECH-COMPRESSOR-SYMBOL
Wird angezeigt, wenn die Sprachkompressor-
Funktion eingeschaltet ist.
38 B K-IN/F-BKIN/VOX-ANZEIGEN
Wird angezeigt, wenn die Semi-Break-in-Funktion
(BK-IN), Full-Break-in-Funktion (F-BKIN) oder die
VOX-Funktion eingeschaltet ist.
39 S PLIT/DUPLEX-SYMBOLE
Wird angezeigt, während die Split- oder
Duplex-(DUP–/DUP+)-Funktion aktiviert ist.
29
30
31
32
33
