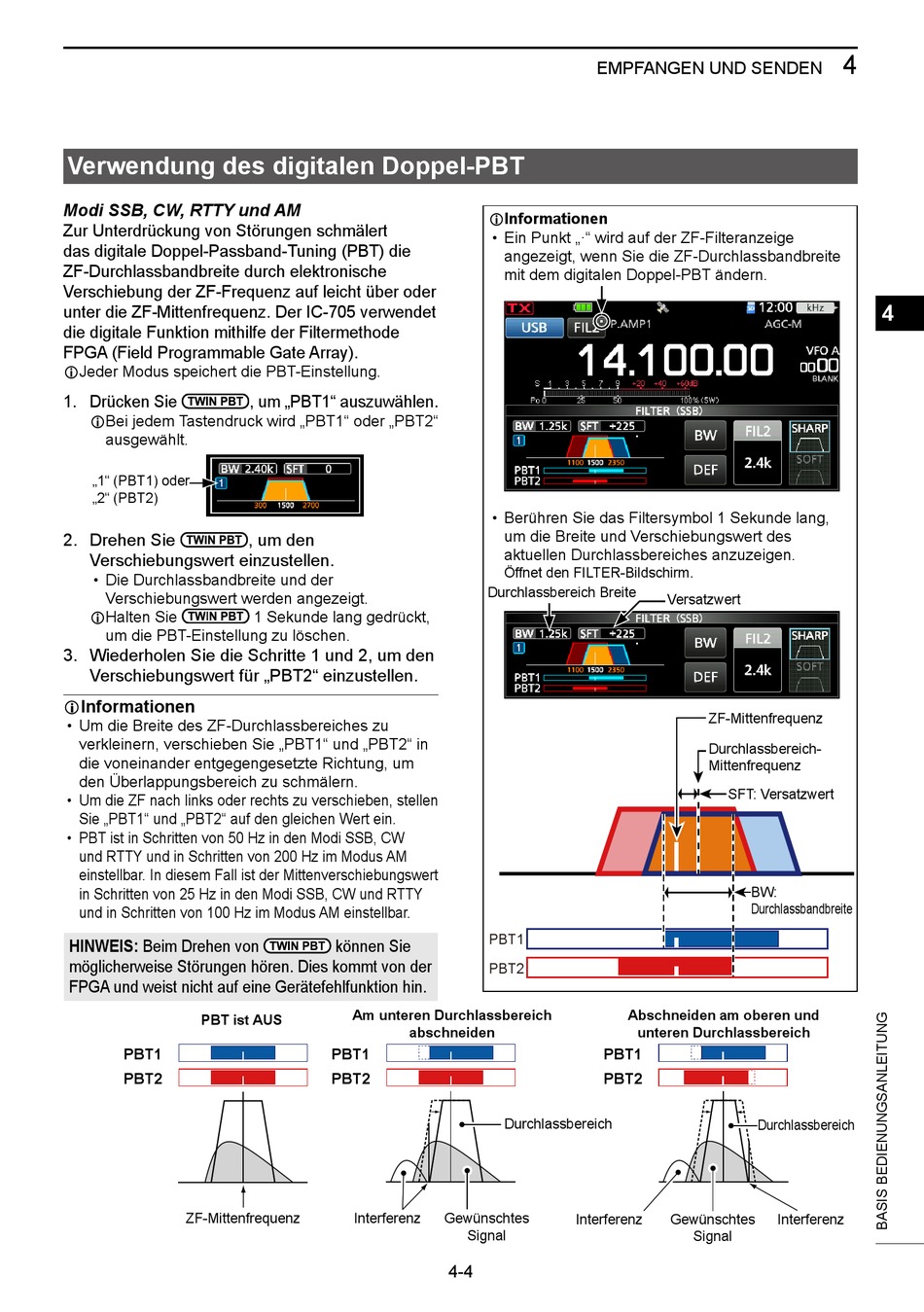

Verwendung des digitalen Doppel-PBT
Modi SSB, CW, RTTY und AM
Zur Unterdrückung von Störungen schmälert
das digitale Doppel-Passband-Tuning (PBT) die
ZF-Durchlassbandbreite durch elektronische
Verschiebung der ZF-Frequenz auf leicht über oder
unter die ZF-Mittenfrequenz. Der IC-705 verwendet
die digitale Funktion mithilfe der Filtermethode
FPGA (Field Programmable Gate Array).
LJeder Modus speichert die PBT-Einstellung.
1. Drücken Sie
LBei jedem Tastendruck wird „PBT1" oder „PBT2"
ausgewählt.
„1" (PBT1) oder
„2" (PBT2)
2. Drehen Sie
Verschiebungswert einzustellen.
• Die Durchlassbandbreite und der
Verschiebungswert werden angezeigt.
LHalten Sie
um die PBT-Einstellung zu löschen.
3. Wiederholen Sie die Schritte 1 und 2, um den
Verschiebungswert für „PBT2" einzustellen.
LInformationen
• Um die Breite des ZF-Durchlassbereiches zu
verkleinern, verschieben Sie „PBT1" und „PBT2" in
die voneinander entgegengesetzte Richtung, um
den Überlappungsbereich zu schmälern.
• Um die ZF nach links oder rechts zu verschieben, stellen
Sie „PBT1" und „PBT2" auf den gleichen Wert ein.
• PBT ist in Schritten von 50 Hz in den Modi SSB, CW
und RTTY und in Schritten von 200 Hz im Modus AM
einstellbar. In diesem Fall ist der Mittenverschiebungswert
in Schritten von 25 Hz in den Modi SSB, CW und RTTY
und in Schritten von 100 Hz im Modus AM einstellbar.
HINWEIS: Beim Drehen von
möglicherweise Störungen hören. Dies kommt von der
FPGA und weist nicht auf eine Gerätefehlfunktion hin.
PBT ist AUS
PBT1
PBT2
ZF-Mittenfrequenz
, um „PBT1" auszuwählen.
, um den
1 Sekunde lang gedrückt,
können Sie
Am unteren Durchlassbereich
abschneiden
PBT1
PBT2
Interferenz
EMPFANGEN UND SENDEN
LInformationen
• Ein Punkt „·" wird auf der ZF-Filteranzeige
angezeigt, wenn Sie die ZF-Durchlassbandbreite
mit dem digitalen Doppel-PBT ändern.
• Berühren Sie das Filtersymbol 1 Sekunde lang,
um die Breite und Verschiebungswert des
aktuellen Durchlassbereiches anzuzeigen.
Öffnet den FILTER-Bildschirm.
Durchlassbereich Breite
PBT1
PBT2
PBT1
PBT2
Durchlassbereich
Gewünschtes
Interferenz
Signal
4-4
Versatzwert
ZF-Mittenfrequenz
Durchlassbereich-
Mittenfrequenz
SFT: Versatzwert
BW:
Durchlassbandbreite
Abschneiden am oberen und
unteren Durchlassbereich
Durchlassbereich
Gewünschtes
Interferenz
Signal
4
4
