4.1.1 Strommesseingänge
Dem Schutzgerät werden, bei 3-phasiger Messung, die analogen Eingangssignale der Differenz-
ströme über die Klemmen B1 bis B6 (IRI1-3ER) bzw. bei 1-phasiger Messung über die Klemmen
B1/B2 (IRI1-ER) zugeführt.

4.1.2 Ausgangsrelais

Beide Relais-Varianten besitzen ein Auslöserelais mit zwei Wechslern.
Auslösung I : D1, C1, E1
D
D2, C2, E2
4.2

Frontplatte

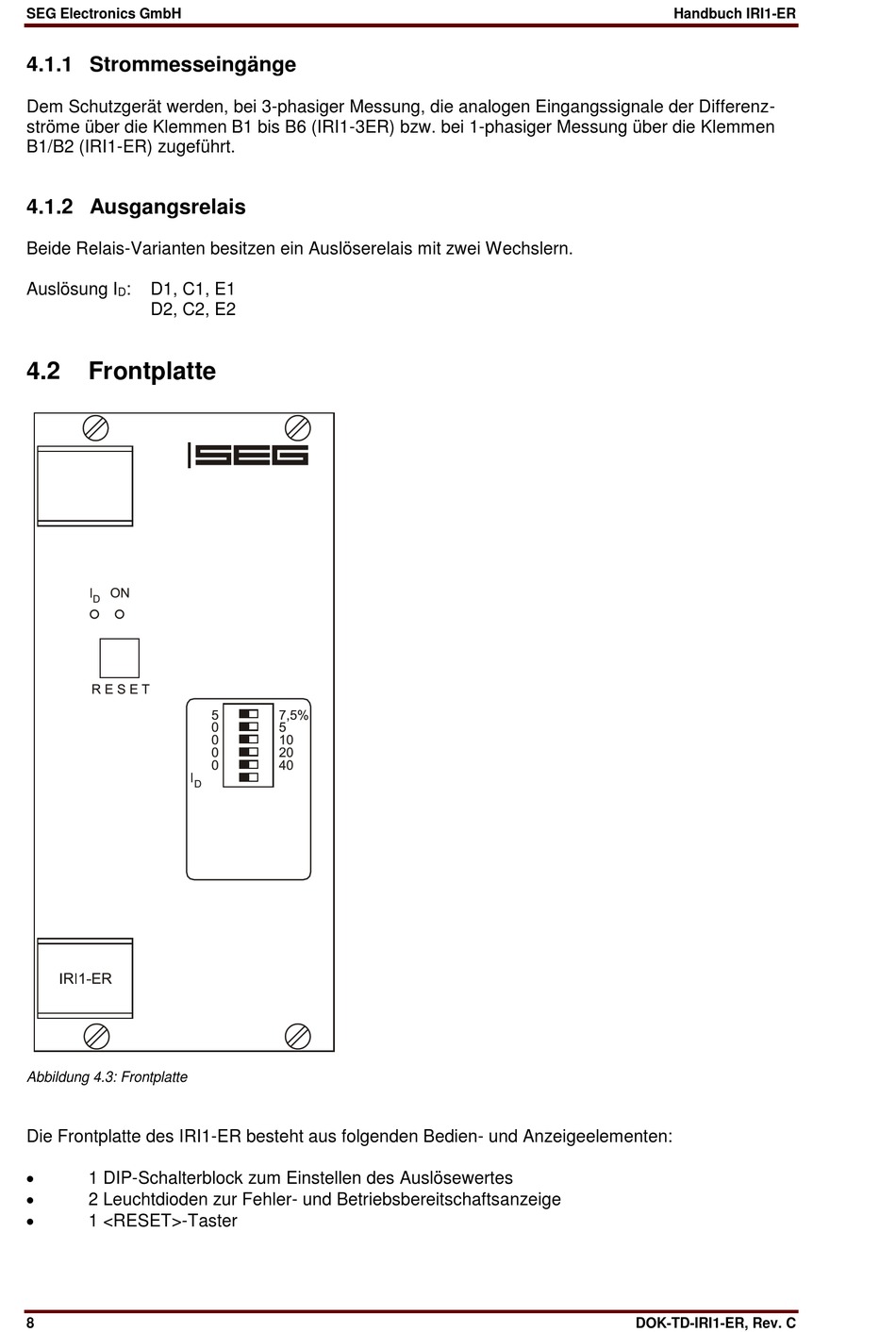

Abbildung 4.3: Frontplatte
Die Frontplatte des IRI1-ER besteht aus folgenden Bedien- und Anzeigeelementen:

1 DIP-Schalterblock zum Einstellen des Auslösewertes

2 Leuchtdioden zur Fehler- und Betriebsbereitschaftsanzeige

1 <RESET>-Taster
8
