6.4.8 Testschaltung für MRI1-Relais mit Erdstromrichtungserkennung
(ER/XR und SR-Gerätetypen)

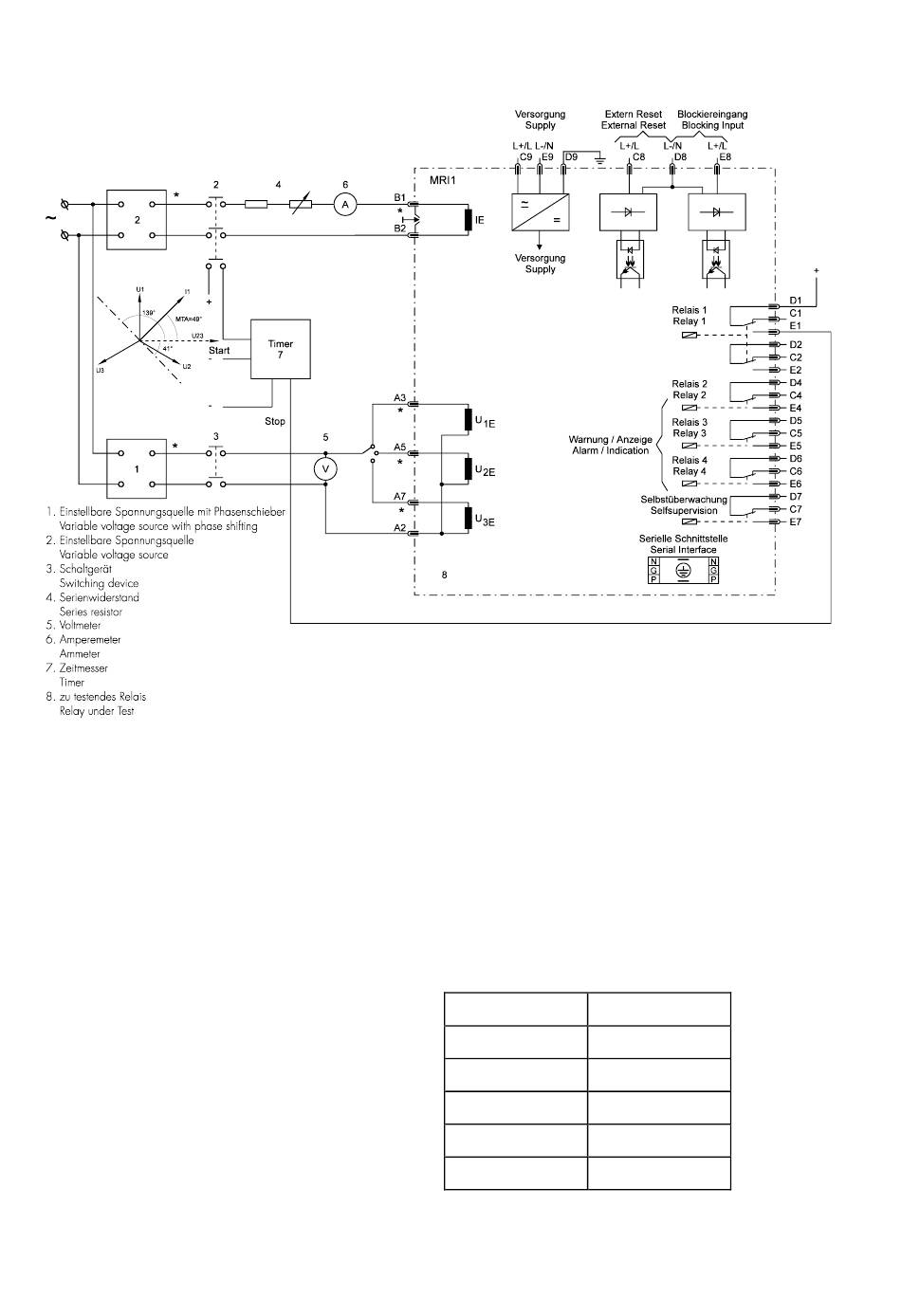

Abbildung.6.3: Testschaltung
Zum Testen der MRI1-Relais mit Erdstromrichtungser-
kennung benötigt man Strom- und Spannungsquellen.
Bei der Stromquelle muss die Phasenlage einstellbar
sein.
Abbildung.6.3, zeigt das Beispiel einer einphasigen
Testschaltung mit regelbarer Strom- und Spannungs-
quelle. Während des Tests sollte die Eingangsgröße
Spannung konstant gehalten werden. Die andere Ein-
gangsgröße Strom ist dann entsprechend in Betrag
und Phase einzustellen.
30
Bei ER-Gerätetypen besteht die Möglichkeit durch An-
zeige der Phasenwinkel zu überprüfen, ob das MRI1
korrekt funktioniert.
Die Parameter I
und I
E>
E>>
den.
Folgende Messwerte können abgelesen werden:
Messwert
Erdstrom
Wirkanteil
Blindanteil
Erdspannung
Winkel
sollten auf EXIT gesetzt wer-
LED
E, I
E>
E, I
P
E, I
Q
E, U
E>
E, I
, U
E>
E>
