Aufbau; Außenabschluss; Wandeinbauhülse - inVENTer iV14-Zero Montage- Und Bedienungsanleitung

2.1

Aufbau

D
21
20
19
18

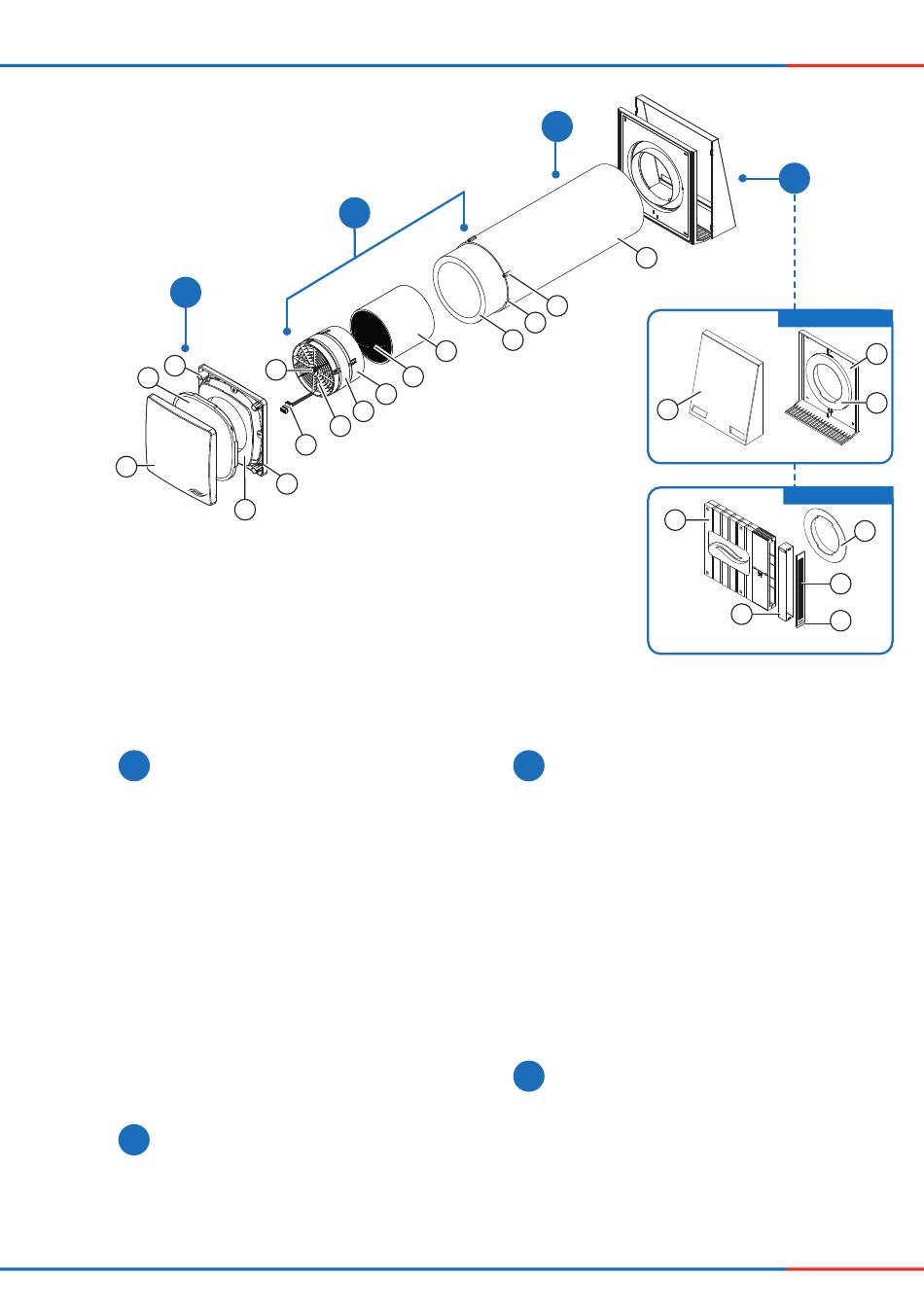

Abbildung 1: Übersicht Lüftungsgerät iV14-Zero
Komponenten
A
Außenabschluss:
Variante Standard:
Wetterschutzhaube Flex Zero
1 Grundplatte Wetterschutzhaube
2 Ringeinsatz Flex Zero (vormontiert)
3 Abdeckung Wetterschutzhaube
Variante Corner: Laibungsgitter und
Flachkanal Corner
1 Ringeinsatz Wandeinbauhülse R-D200 Zero
2 Laibungsgitter
3 Kondensatablauf und Abtropfkante
4 Schiebehülse
5 Flachkanal Corner
B
Wandeinbauhülse
6 Wandeinbauhülse R-D200
7 Befestigungselemente Innenblende
8 Aussparung Kabel Ventilator-BUS
C
10
15
11
12
13
14
16
17
Lüftungsgerät iV14-Zero
SYSTEMÜBERSICHT
B
6
7
8
9
3
5
Flachkanal und Laibungsgitter
C
Einschub Wärmespeicher
(Wärmespeicher, inVENTron,
Schalldämm-Auskleidung aus Inventin)
9 Schalldämm-Auskleidung
10 Wärmespeicher
11 Griff Wärmespeicher
12 Leitwerk Standard (breit)
13 Reversier-Ventilator Xenion
14 Leitwerk Slim (schmal)
15 Knauf Leitwerk
16 BUS-Steckverbindung
D
Innenblende Flair Zero
17 Grundplatte Innenblende
18 Einsatz Innenblende Flair Zero
(vormontiert)
19 Abdeckung Innenblende
20 Staubfilter G4 (ISO Coarse ≥ 60%)
21 Abstandshalter (4 x)
• Montage- und Bedienungsanleitung
A
Variante Standard
1
2
Flex Zero
Variante Corner
1
2
4
3
9
