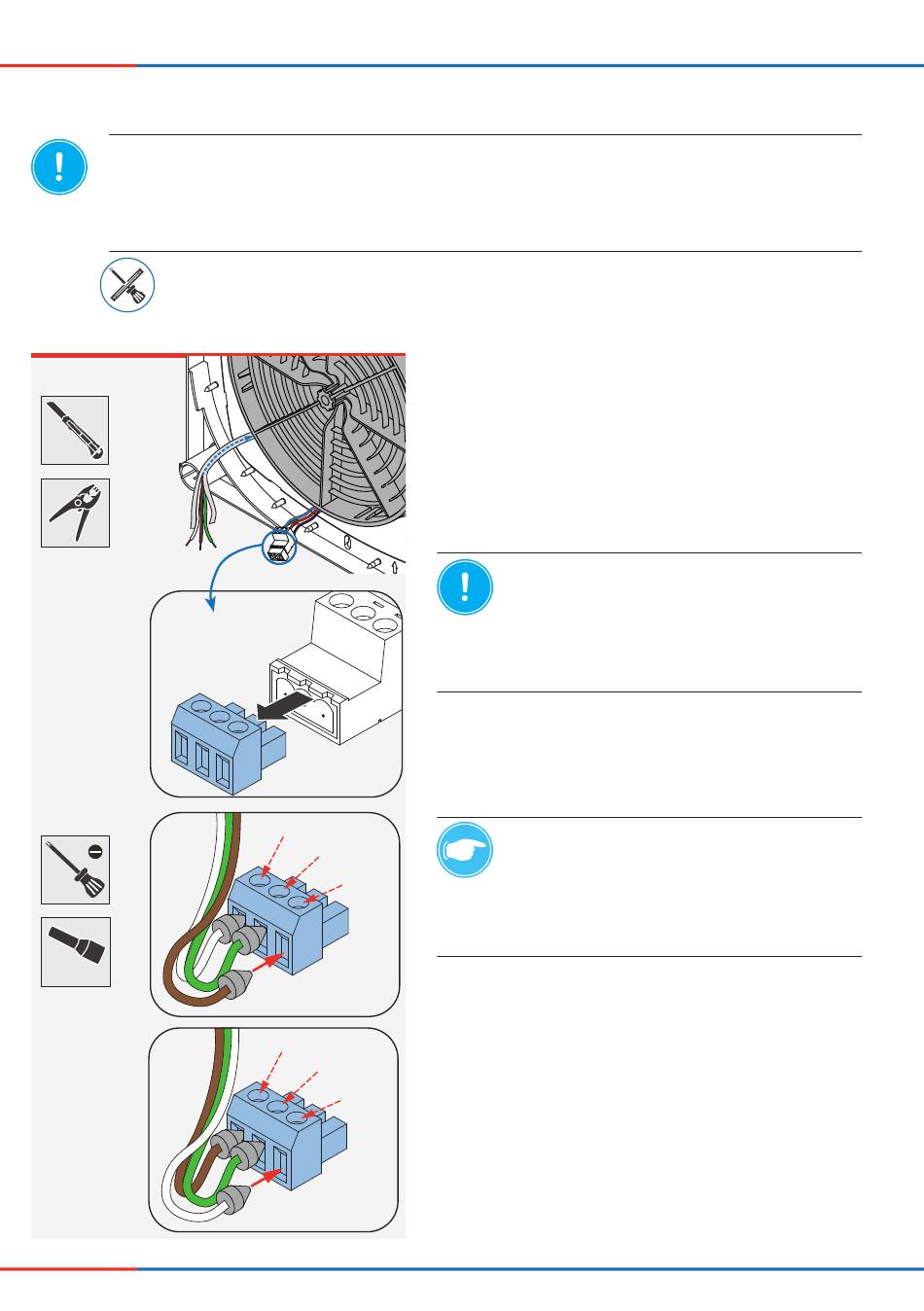

Elektrischer Anschluss des Reversier-Ventilators

HINWEIS
Falscher elektrischer Anschluss
führt zur Beschädigung des Ventilator-Motors!
• Lüftungsgerät immer über einen Regler an das Stromnetz anschließen
• Auf die korrekte Reihenfolge der Leitungsfarben achten, damit die Ventilatoren starten.
Abisolierwerkzeug, Schraubendreher, Klingenmesser
3 x 0.75 mm²
36
Lüftungsgerät iV14-Zero
Voraussetzung:
Der Reversier-Ventilator ist in die Wandeinbauhülse
eingesetzt.
Die Grundplatte der Innenblende ist montiert.
► Kürzen Sie den Ventilator-BUS, 3-adrig, auf Ihre
► Entfernen Sie den Kabelmantel vom Ventila-
► Stecken Sie Aderendhülsen auf die Leitungen.
► Lösen Sie die Steckverbindung.
► Richten Sie die beiden Steckerverbinder so aus,
III (–)
IV (+)
V (–)
ETA
► Befestigen Sie die drei Ventilator-BUS-Leitungen
(Abluft)
V (–)
IV (+)
III (–)
SUP
(Zuluft)
• Montage- und Bedienungsanleitung
ermittelte Wandstärke abzüglich 200 mm.
tor-BUS.
HINWEIS: Das Verwenden der falschen
Aderendhülsen zum Anschluss der Leitun-
gen im Steckverbinder führt zum Kurz-
schluss im Ventilator-BUS!
• Zum Anschluss der Leitungen Aderendhül-
sen mit Kragen verwenden.
dass an beiden die Klemmschrauben in die glei-
che Richtung weisen (z. B. nach oben).
TIPP:
Im paarweisen Betrieb startet ein
Reversier-Ventilator im Abluft-Betrieb, der
andere im Zuluft-Betrieb. Diese Start-Richtung
wird durch die unterschiedliche Anschlussrei-
henfolge der drei Ventilator-BUS-Leitungen im
Steckverbinder festgelegt.
in dem Steckverbinder:
Abluft-Betrieb:
• (Weißes) Kabel III (–) im linken Pol.
• (Grünes) Kabel IV (+) im mittleren Pol.
• (Braunes) Kabel V (–) im rechten Pol.
Zuluft-Betrieb:
• (Braunes) Kabel V (–) im linken Pol.
• (Grünes) Kabel IV (+) im mittleren Pol.
• (Weißes) Kabel III (–) im rechten Pol.
