SYSTEMÜBERSICHT
2.1

Aufbau

D
10
15
14

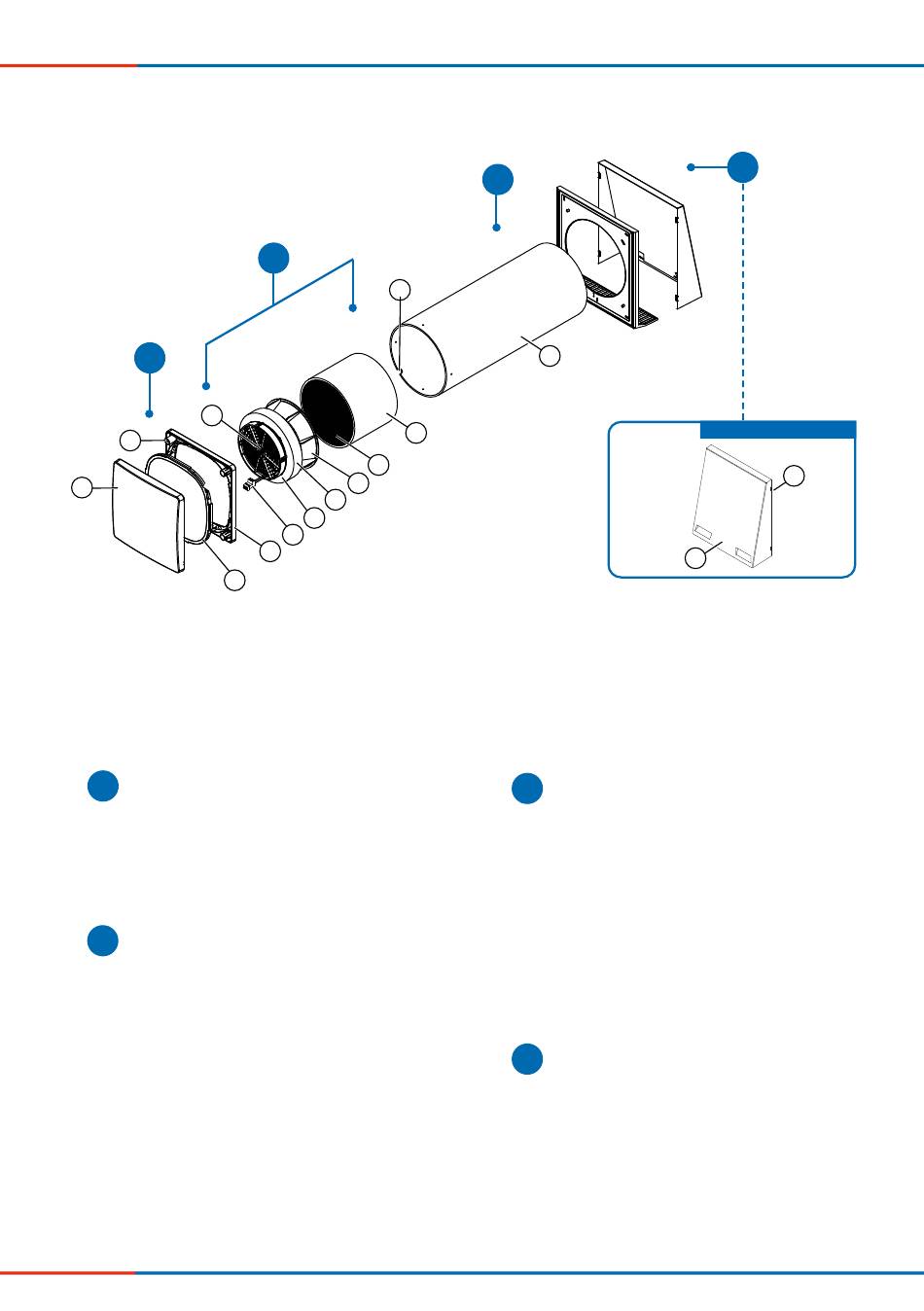

Abbildung 1: Übersicht Lüftungsgerät iV14-MaxAir
Komponenten
A
Außenabschluss:
Wetterschutzhaube Flex
1 Grundplatte Wetterschutzhaube
2 Abdeckung Wetterschutzhaube
B
Wandeinbauhülse
3 Wandeinbauhülse R-D200
4 Aussparung Kabel Ventilator-BUS
10
Lüftungsgerät iV14-MaxAir
C
4
6
7
8
9
11
12
13
• Montage- und Bedienungsanleitung
B
3
5
C
Einschub Wärmespeicher
(Wärmespeicher und inVENTron)
5 Wärmespeicher mit Dämmung
6 Griff Wärmespeicher
7 Leitwerk Standard (R-D200)
8 Reversier-Ventilator Xenion EFP
9 Leitwerk Slim (schmal)
10 Knauf Leitwerk
11 BUS-Steckverbindung
Innenblende Flair
D
12 Grundplatte Innenblende
13 Staubfilter
14 Abdeckung Innenblende
15 Abstandshalter (4 x)
A
Wetterschutzhaube Flex
1
2
