MONTAGEVORBEREITUNG
Lüftungsgerät Variante Corner
Mit Flachkanal Corner Zero
225
Ø
135
Position Wandöffnung

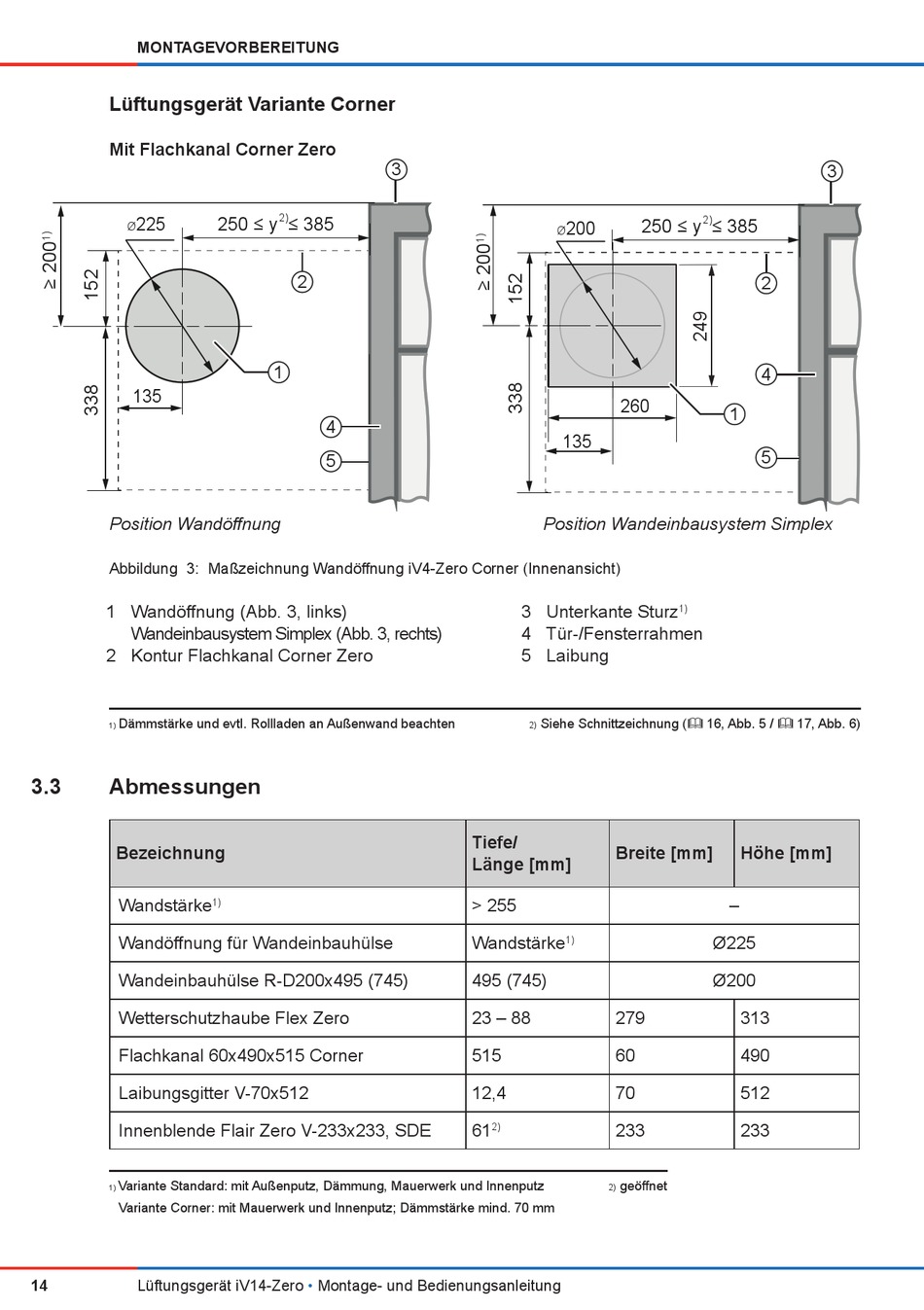

Abbildung 3: Maßzeichnung Wandöffnung iV4-Zero Corner (Innenansicht)
1 Wandöffnung (Abb. 3, links)
Wandeinbausystem Simplex (Abb. 3, rechts)
2 Kontur Flachkanal Corner Zero
Dämmstärke und evtl. Rollladen an Außenwand beachten
1)
3.3

Abmessungen

Bezeichnung
Wandstärke
Wandöffnung für Wandeinbauhülse
Wandeinbauhülse R-D200x495 (745)
Wetterschutzhaube Flex Zero
Flachkanal 60x490x515 Corner
Laibungsgitter V-70x512
Innenblende Flair Zero V-233x233, SDE
Variante Standard: mit Außenputz, Dämmung, Mauerwerk und Innenputz
1)
Variante Corner: mit Mauerwerk und Innenputz; Dämmstärke mind. 70 mm
