EINBAU UND MONTAGE
4 x
30
Lüftungsgerät iV14-Zero
0°
• Montage- und Bedienungsanleitung

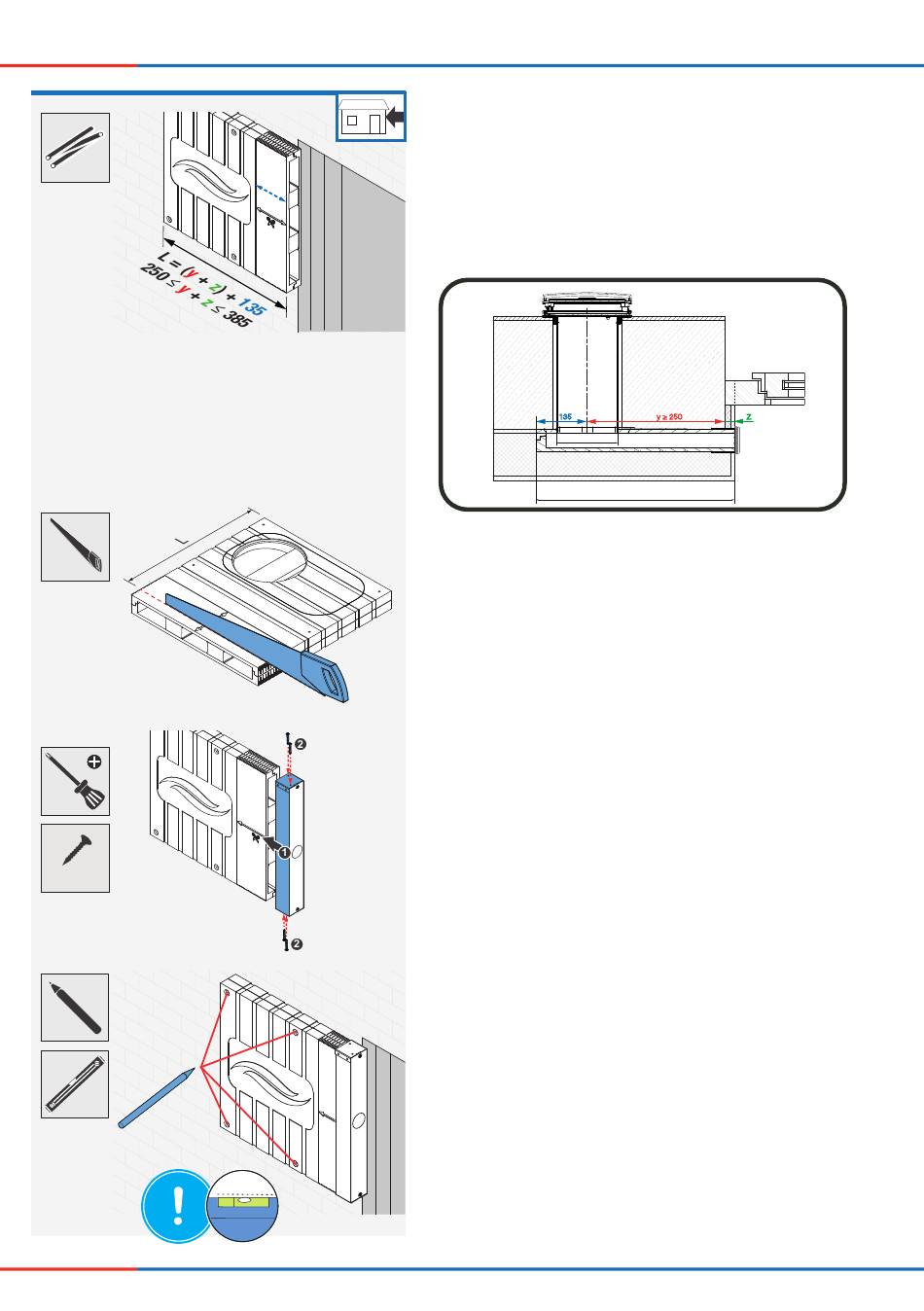

► Ermitteln Sie die Einbaulänge:
• Schieben Sie den Flachkanal auf die Einbauhülse.
• Setzen Sie eine Markierung bündig zur Fenster-
laibung (y+135).
• Addieren Sie Dämmung und Putzstärke (z) zur
markierten Länge.
Sie haben die Einbaulänge L ermittelt

(y+z) +135.
Ø 200
L = ( y + z
► Sägen Sie den Flachkanal auf die ermittelte Ein-
baulänge L zu.
► Schieben Sie die Hülse bis zum Anschlag auf die
Auslassöffnung des Flachkanals.
Achten Sie darauf, dass Sie die Hülse bis zum
Anschlag der überstehenden Schrauben-
halterungen schieben.
► Verschrauben Sie die Schiebehülse jeweils oben
und unten am Flachkanal.
► Schieben Sie den Flachkanal auf die Wandein-
bauhülse und markieren Sie die Bohrlöcher.
Der Flachkanal wird ohne Gefälle montiert.
) +135 | 250 ≤ ( + y z) ≤ 385
