SYSTEMÜBERSICHT
2.1

Aufbau

D
15
14

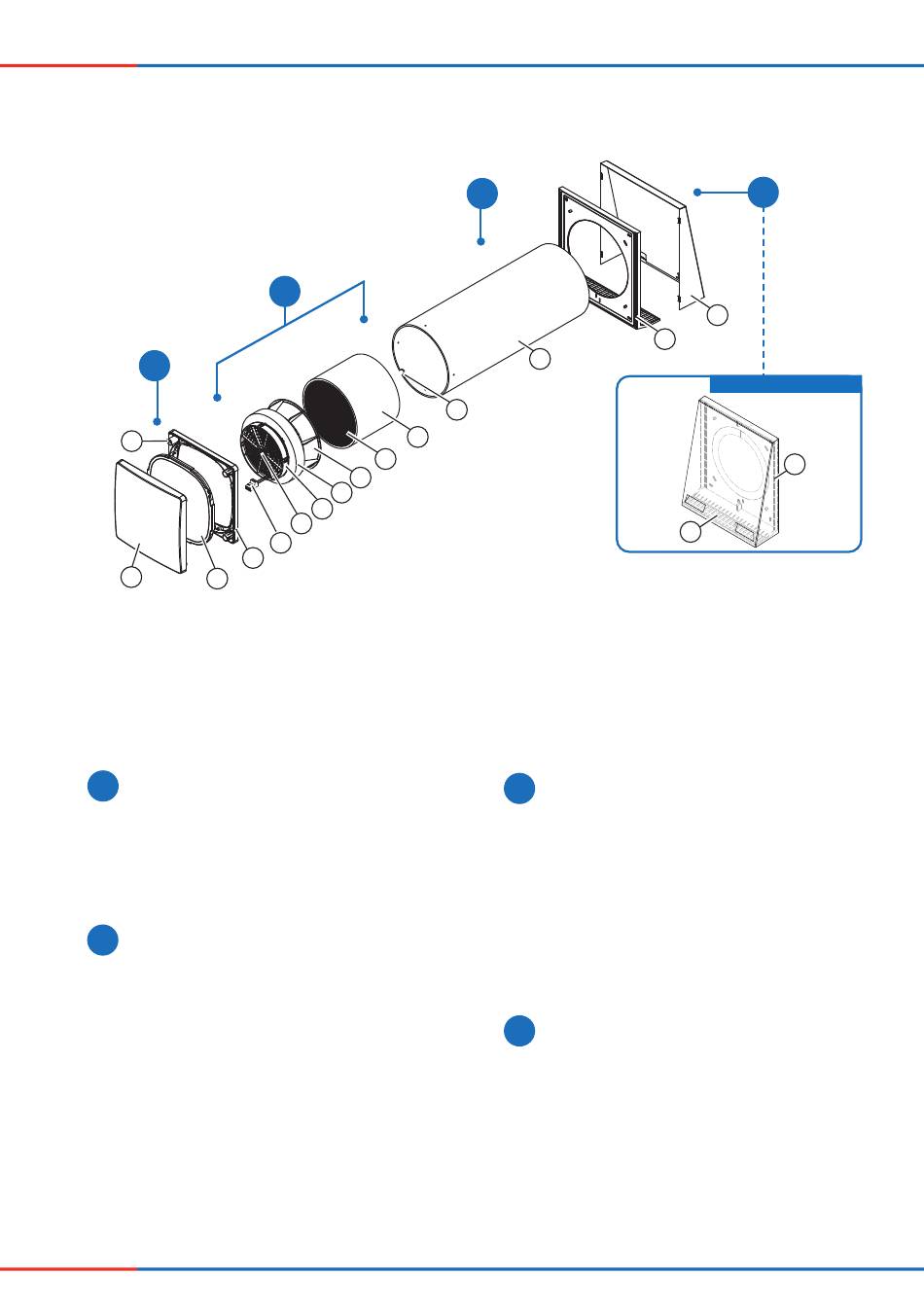

Abbildung 1: Übersicht Lüftungsgerät iV14-MaxAir
Komponenten
A
Außenabschluss:
Wetterschutzhaube Flex
1 Abdeckung Wetterschutzhaube
2 Grundplatte Wetterschutzhaube
B
Wandeinbauhülse
3 Wandeinbauhülse R-D200
4 Aussparung Kabel Ventilator-BUS
10
Lüftungsgerät iV14-MaxAir
C
6
7
8
9
10
11
12
13
• Montage- und Bedienungsanleitung
B
3
4
5
C
Einschub Wärmespeicher
(Wärmespeicher und inVENTron)
5 Wärmespeicher mit Dämmung
6 Griff Wärmespeicher
7 Leitwerk R-D200 (breit)
8 Reversier-Ventilator Xenion EFP
9 Leitwerk Slim (schmal)
10 Knauf Leitwerk
11 BUS-Steckverbindung
D
Innenblende Flair
12 Grundplatte Innenblende
13 Staubfilter
14 Abdeckung Innenblende
15 Abstandshalter (4 x)
