Aufbau - inVENTer iV-Light Montageanleitung

2.1

Aufbau

D
15
14

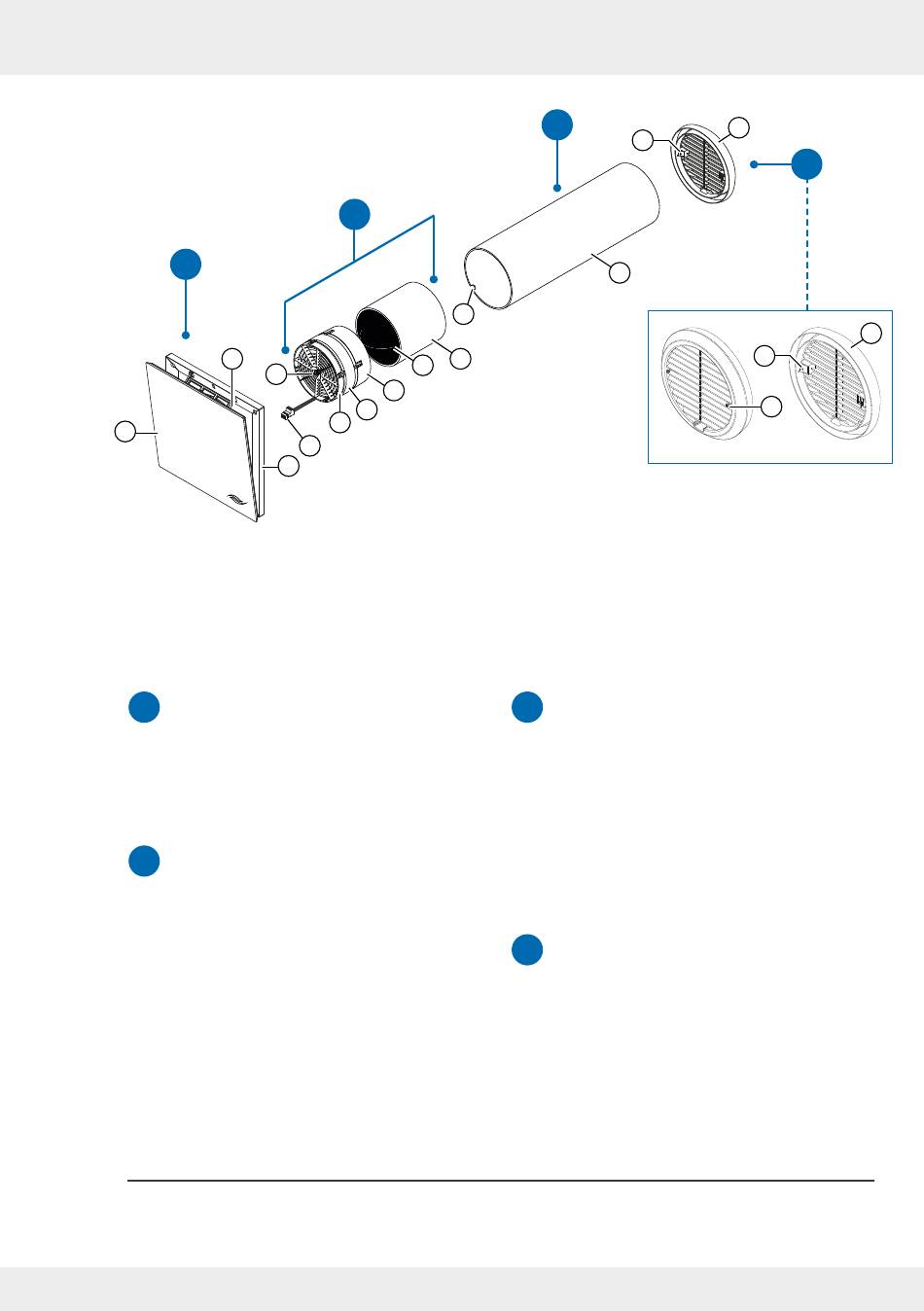

Abbildung 1: Übersicht Lüftungsgerät iV-Light
Komponenten
A
Außenabschluss:
Wetterschutzgitter Light
1 Wetterschutzgitter
2 Befestigungskrallen (2 x, vormontiert)
3 Befestigungsschrauben (2 x, vormontiert)
B
Wandeinbauhülse
4 Wandeinbauhülse R-D160
5 Aussparung Anschlusskabel Regler
Die Beschreibung der Komponenten aller weiteren möglichen Außenabschlüsse finden Sie in der separaten Montageanleitung
1)
des jeweiligen Außenabschlusses.
Lüftungsgerät iV-Light | Montageanleitung
C
7
11
8
9
10
12
13
1)
SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV-LIGHT
B
4
5
6
C
Einschub Wärmespeicher
(Wärmespeicher und inVENTron)
6 Wärmespeicher mit Dämmung
7 Griff Wärmespeicher
8 Leitwerk Standard (breit)
9 Reversier-Ventilator Xenion
10 Leitwerk Slim (schmal)
11 Knauf Leitwerk
12 BUS-Steckverbindung
D
Innenblende Light
13 Grundplatte Innenblende
(inkl. Staubfilter ISO Coarse 60 %)
14 Abdeckung Innenblende
15 Verbindungselement
