Aufbau - inVENTer iV14-MaxAir Montageanleitung

2.1

Aufbau

D
16
15

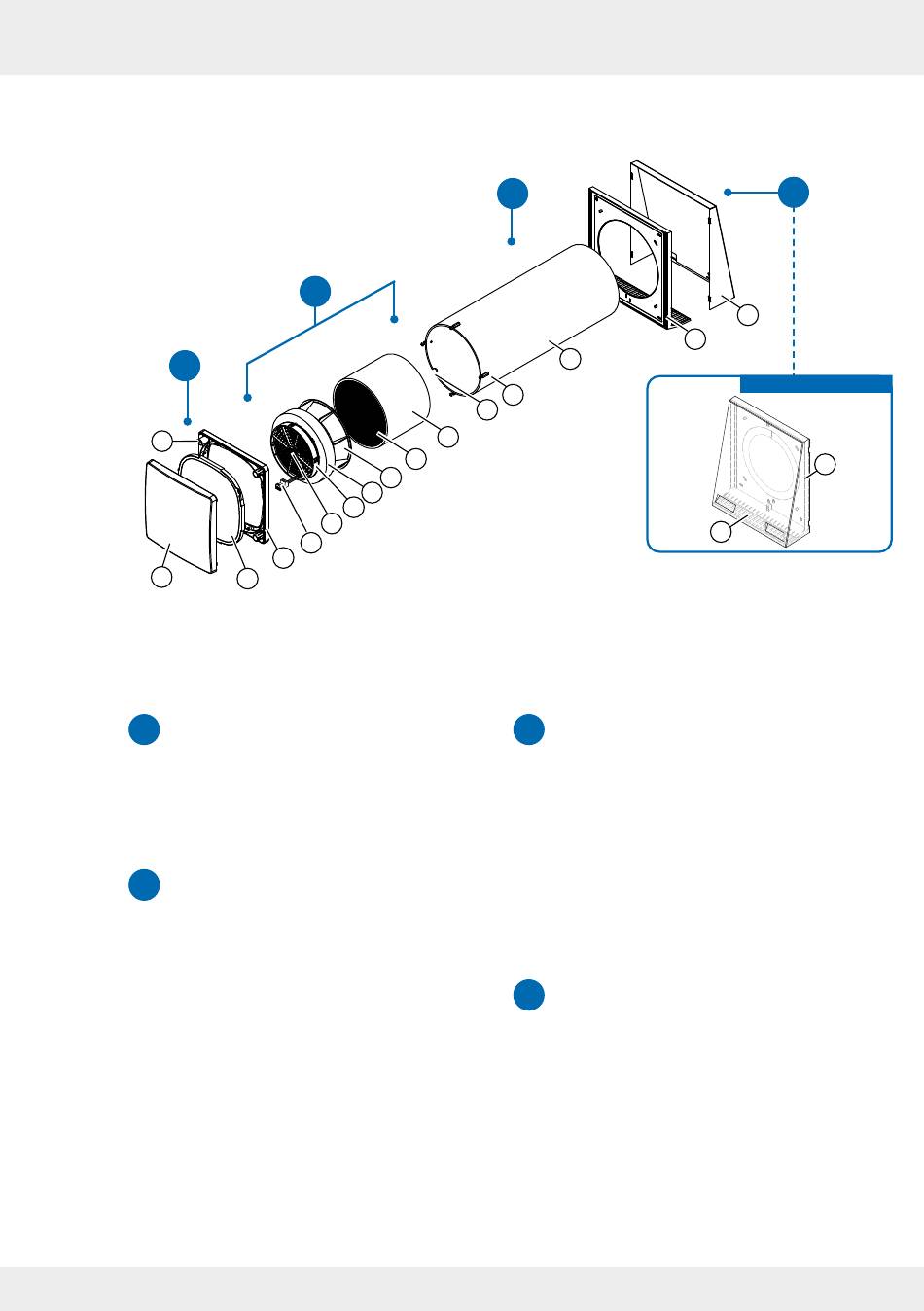

Abbildung 1: Übersicht Lüftungsgerät iV14-MaxAir
Komponenten
A
Außenabschluss:
Wetterschutzhaube Flex
1 Abdeckung Wetterschutzhaube
2 Grundplatte Wetterschutzhaube
B
Wandeinbauhülse
3 Wandeinbauhülse R-D200
4 Aussparung Anschlusskabel Regler
5 Befestigungselemente (4 x)
Lüftungsgerät iV14-MaxAir | Montageanleitung
C
7
8
9
10
11
12
13
14
SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV14-MAXAIR
B
3
4
5
6
C
Einschub Wärmespeicher
(Wärmespeicher, inVENTron)
6 Wärmespeicher mit Dämmung
7 Griff Wärmespeicher
8 Leitwerk R-D200
9 Reversier-Ventilator Xenion EFP
10 Leitwerk Slim (schmal)
11 Knauf Leitwerk
12 BUS-Steckverbindung
D
Innenblende Flair
13 Grundplatte Innenblende
14 Staubfilter ISO Coarse 60 %
15 Abdeckung Innenblende
16 Abstandshalter (4 x)
A
1
2
Wetterschutzhaube Flex
2
1
9
9
