Aufbau; Montagevorbereitung; Einbauposition - Inventer Av100 Montageanleitung

MONTAGEVORBEREITUNG

2.1

Aufbau

3

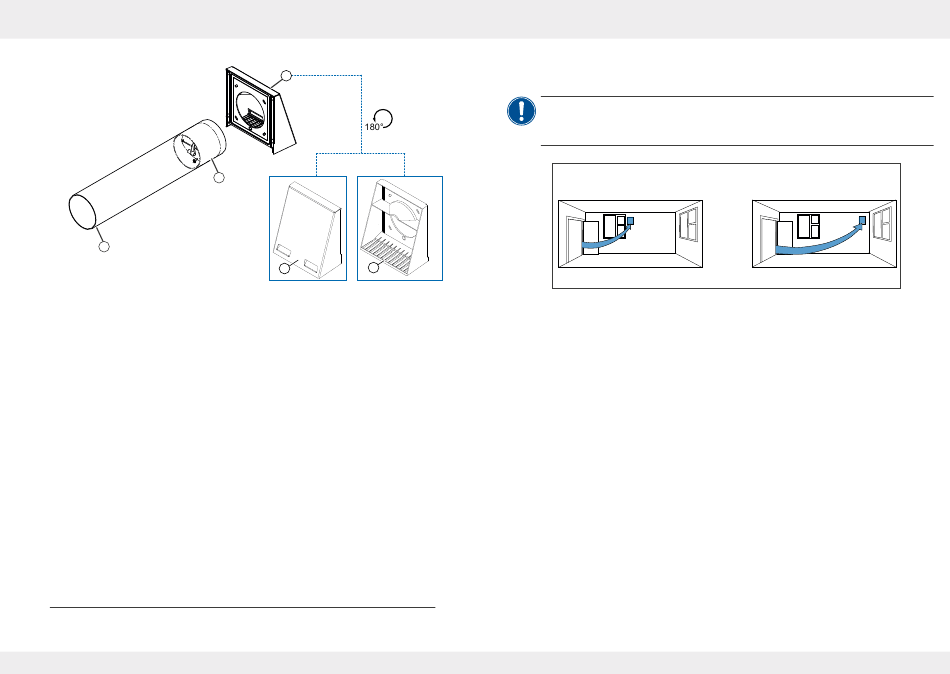

Abbildung 1: Übersicht aV100 Wandeinbauset Standard
Komponenten
1 Außenabschluss
1)
1a) Grundplatte WSH Flex aV100 ikl. Vogelschutzgitter
2)
1b) Abdeckung WSH Flex aV100
2)
2 Rückschlagklappe
3 Wandeinbauhülse
3 Montagevorbereitung
3.1

Einbauposition

• Der Einbauort lässt sich aus dem Positionierungsvorschlag der Lüftungsplanung ableiten.
Die genaue Positionierung der einzelnen Geräte muss bauseits geprüft und ggf. vor Ort ange-
passt werden. Befragen Sie dazu den verantwortlichen Planer!
Für eine optimale Funktion empfiehlt sich die Installation des Lüftungsgerätes an entsprechen-
der Stelle im oberen Wandbereich (z.B. 1,80 m OKFFB [Oberkante fertiger Fußboden]).
• Platzieren Sie das Lüftungsgerät nicht in der Nähe von Heizkörpern, Raumluft-Thermostaten,
empfindlichen Möbeln oder oberhalb von Bildern.
Die Beschreibung der Komponenten aller weiteren möglichen Außenabschlüsse finden Sie in der separaten Montageanleitung
1)
des jeweiligen Außenabschlusses.
WSH = Wetterschutzhaube
2)
8
1
2
1a
1b
WSH 2) Flex aV100
aV100 Wandeinbauset | Montageanleitung
Mindestabstände der Wandöffnung für das Lüftungsgerät:
• Mindestabstände zu Komponenten / Bauteilen an der Innen- und Außenwand:
HINWEIS:
Fehlfunktion durch falsche Positionierung des Lüftungsgerätes.
• Dämmstärke und eventuelle Rollläden beachten!
• Nicht in der Nähe von Heizkörpern anbringen!
• Mindestabstand von 1,2 m zu benachbarten Luftöffnungen beachten!

Abbildung 2: Ungünstige/ Günstige Positionierung
• Der Einbau der Wandeinbauhülse erfolgt in die Außenwand. Die Rückschlagklappe befindet
sich an der Außenseite der Außenwand. Im Außenbereich kann das aV100 Wandeinbauset
optional mit einer Wetterschutzhaube ausgestattet werden (Variante Standard).
• Das aV100 Wandeinbauset sollte so im Raum positioniert werden, dass durch die entstehende
Luftzirkulation ein optimaler Feuchteaustrag und verlässliche Angaben eines optionalen Feuch-
tesensors gewährleistet ist. Der Einbau sollte aufgrund der besseren
Luftverteilung in Deckennähe erfolgen.
• Halten Sie umlaufend einen Mindestabstand von 250 mm und frontal einen Mindestabstand
von 300 mm zu angrenzenden Bauteilen, Wänden und Einrichtungsgegenständen ein. Andern-
falls ist ein Anbringen der Wetterschutzhaube/des Abluftventilators nicht mehr möglich.
aV100 Wandeinbauset | Montageanleitung
MONTAGEVORBEREITUNG

9
