5.10 Außenabschluss Lüftungssystem iV12-Smart Corner montieren
Flachkanal Corner montieren
HINWEIS
Algenansammlung um den Flachkanal.
Verfärbung der Fassade!
► Vor Montage des Flachkanals alle Dichtungsbänder umlaufend befestigen.
► In gefährdeten Gebieten vor Montage eine biozide Voreinstellung/wasserabweisende Vorbe-
handlung der Putzoberläche um die Haube durchführen. (Befragen Sie dazu ihren Planer!)
Voraussetzungen:
Die Wandeinbauhülse ist montiert.
Die äußere Styropor-Scheibe ist entfernt.
TIPP
Entfernen Sie vor der Montage des Flachkanals Corner die Styropor-Scheiben außenwandseitig
aus der Wandeinbauhülse, um später Ventilator und Wärmespeicher montieren zu können.

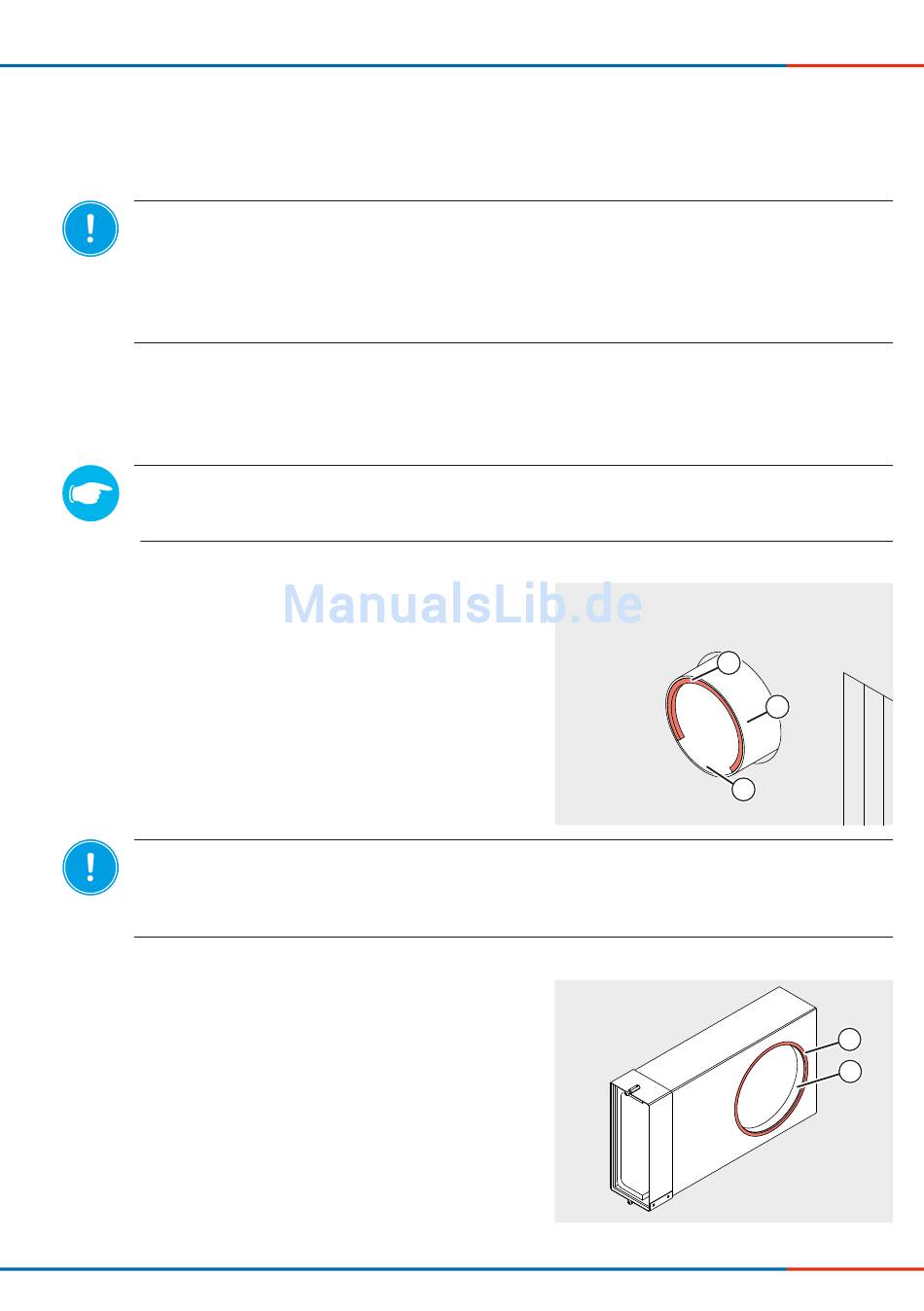

► Befestigen Sie das Anschlagband,
380 mm x 15 mm, (1) außenwandseitig
umlaufend im oberen Bereich der Wandein-
bauhülse (2).
Achten Sie darauf, dass die Aussparung (3)
im umlaufenden Anschlagband (1) unten in der
Wandeinbauhülse platziert ist.
HINWEIS
Eindringen von Kondenswasser.
Beschädigung des Mauerwerks/der Außenwand!
► Außenwandseitig Dichtungsbänder anbringen.
► Befestigen Sie das Dichtungsband, 9 mm, (4)
umlaufend um die Öffnung Wandeinbau-
hülse (5) am Flachkanal.
Achten Sie darauf, dass das Dichtungs-
band (4) nicht an der Innenkante der Öffnung
Wandeinbauhülse übersteht.
Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart
EINBAU UND MoNTAGE
•
® Corner Montage- und Bedienungsanleitung
1
2
3
4
5
