SYSTEMÜBERSICHT
2.2

Funktion

Die Lüftungsgeräte der Produktreihe iV-Smart+ werden eingesetzt, um die Belüftung von Wohn-
und Schlafräumen sicherzustellen. Ein integrierter Wärmespeicher aus Keramik sorgt dabei für
eine optimale Wärmerückgewinnung.
70 s
es sind mindestens zwei Lüftungsgeräte der Produktreihe iV-Smart
jeweils paarweise im Gegentakt betrieben: Dem Zuluft fördernden Lüftungsgerät ist ein anderes
Lüftungsgerät zugewiesen, dass zum gleichen Zeitpunkt verbrauchte Abluft aus dem Innenraum
nach außen befördert.
Durch einen hohen Druckaufbau und die aktive Drehzahlsteuerung des Motors (integrierter
Winddruck-Stabilisator) im Reversier-Ventilator Xenion wird auch bei wetterbedingten Druck-
schwankungen der Luftvolumenstrom im System nahezu konstant gehalten. Damit entspricht die
Empfindlichkeit des Luftvolumenstroms gegenüber Druckschwankungen der Klasse S3 nach
DIN EN 13141-8 (max. 30 % Luftvolumenstromabweichung bei ± 20 Pa).
Um über das gesamte Jahr die volle Funktionsfähigkeit des Lüftungsgerätes zu gewährleisten, ist
im Reversier-Ventilator Xenion ein Temperaturwächter integriert. Dieser misst die Temperatur des
Luftvolumenstromes am Ventilator. Wenn die Temperatur am Ventilator + 5 °C unterschreitet, wird
der Reversier-Ventilator automatisch für 4 Zyklen in den Abluft-Betrieb geschaltet. Dadurch wird
der Wärmespeicher wieder erwärmt und ein Auskühlen des Innenraums durch das Nachströmen
kalter Zuluft wird verhindert. Während dieser Phase ist die Betriebsart, die am Regler eingestellt
wurde, unwirksam. Im Anschluss schaltet der Regler das Lüftungsgerät wieder in die ursprünglich
eingestellte Betriebsart.
Standardmäßig ist ein auswaschbarer Staubfilter der Klasse G4 unauffällig und leicht zugänglich
in die Innenblende integriert. Dieser filtert grobe Stäube und allergene Partikel (wie z. B. grobe
Blütenpollen) aus der Luft, bevor diese in den Innenraum gelangen können. Die Staubfilter kön-
nen saisonal unabhängig eingesetzt werden. Für besondere Anforderungen sind optional Pollen-
und Aktivkohlefilter erhältlich.
Ein dezentrales Lüftungssystem basiert auf einer freien Luftbewegung zwischen einzelnen
Paaren von Lüftungsgeräten. Daher dürfen innen liegende Türen nicht luftdicht verschlossen sein.
Sorgen Sie für geeignete Überströmmaßnahmen zur Schaffung eines Raumverbundes: Luftspalt
von ca. 10 mm unterhalb der Tür, Herausdrehen der Türangeln um 5 mm, Einsatz eines Lüftungs-
gitters oder andere (Querlüftung).
Die Bedienung des Lüftungsgerätes erfolgt über einen Regler des inVENTer-Systems. Abhängig
vom Regler können die verschiedene Betriebsarten und Funktionen eingestellt werden.
10
Lüftungsgerät iV-Smart+ • Montage- und Bedienungsanleitung

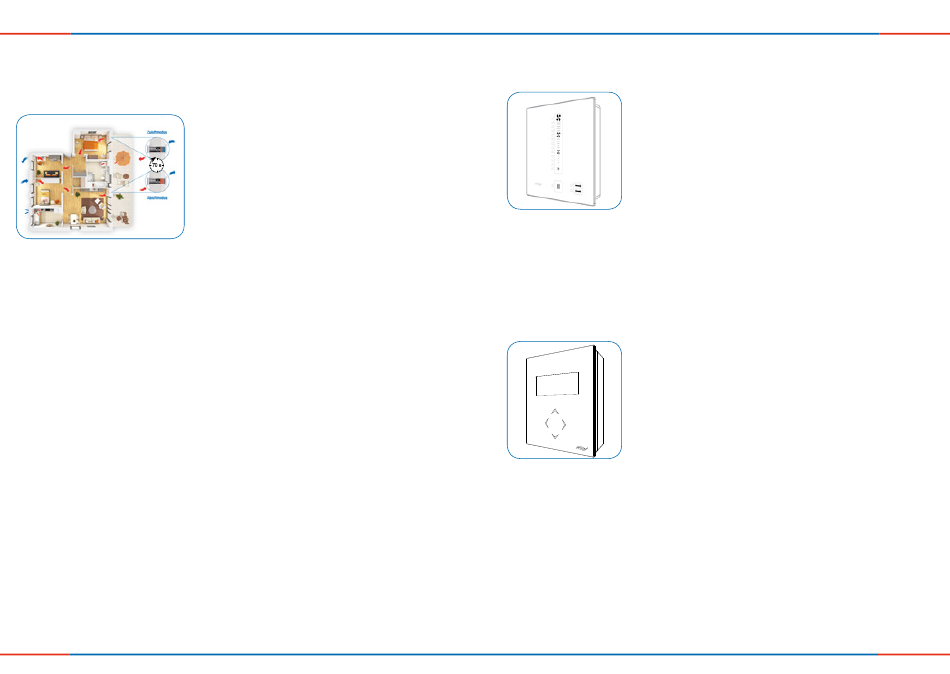

Das Lüftungssystem arbeitet nach dem Prinzip der Wärme-
rückgewinnung durch Richtungswechsel des Ventilators.
Der integrierte Wärmespeicher lädt sich mit der Wärmeener-
gie der Raumluft auf, wenn sie nach außen strömt (Abluft).
Nach 70 Sekunden wechselt der Reversier-Ventilator
Xenion jeweils die Drehrichtung. Nach dem Wechsel der
Drehrichtung gibt er die gespeicherte Wärmeenergie an die
zugeführte Außenluft (Zuluft) ab.
Damit dieses Prinzip korrekt funktioniert und die
Druckstabilität im Raum gewährleistet ist, muss die
Zuluftmenge jederzeit der Abluftmenge entsprechen, d. h.
+
erforderlich. Diese werden
2.3

Bedienelemente

Regler sMove
Der Regler sMove ist ein elektronisches Bediengerät zur Ansteuerung von
bis zu acht Lüftungsgeräten iV14-Zero. Er zeichnet sich durch ihr zeitloses
und flaches Design, eine einfache Montage, sowie ein einfaches Bedien-
konzept mittels Berührung aus.
Er ist in Flat- und in Standard-Ausführung erhältlich:
Die Standard-Ausführung verfügt, im Gegensatz zur Flat-Ausführung,
zusätzlich zur Betriebsart Pause über die Möglichkeit, das Lüftungsgerät
komplett abzuschalten.
Die angeschlossenen Lüftungsgeräte können in den folgenden Betriebsarten gesteuert werden:
• Wärmerückgewinnung
• Durchlüftung
Regler MZ-Home
Der Regler MZ-Home ist ein elektronisches Bediengerät zur Ansteuerung von bis zu
16 Lüftungsgeräten iV14-Zero.
Er zeichnet sich durch seine Clust-Air-Technologie (Multi-Zonen-Steu-
erung), eine leichte Montage, Bedienung mittels Berührung und seine
große Einsatzvielfalt aus.
Der Regler MZ-Home besteht aus einer Bedieneinheit und mindestens
einem (optional bis zu maximal vier) Clust-Air-Modul(en). Dabei steuert
jedes Clust-Air-Modul maximal vier Lüftungsgeräte iV14-Zero pro Zone
innerhalb der Wohneinheit an. So kann der MZ-Home eine individuelle
Lüftung für bis zu vier verschiedene Bereiche (Lüftungszonen) innerhalb
einer Wohneinheit gewährleisten. Für jede Zone werden Betriebsart und
Leistungsstufe via Wochenschaltuhr oder manuell eingestellt.
Die angeschlossenen Lüftungsgeräte können in den folgenden Betriebsarten gesteuert werden:
• Wärmerückgewinnung
• Durchlüftung
Die Regler sMove und MZ-Home können durch zusätzliche Sensorik erweitert werden.
Eine externe Schnittstelle ermöglicht den Anschluss eines potentialfreien Schaltkontaktes oder
die Integration in eine vorhandene Haussteuerung über einen Analog-Eingang.
Detaillierte Informationen finden Sie in der Montage- und Bedienungsanleitung des Reglers.
Lüftungsgerät iV-Smart+
SYSTEMÜBERSICHT
• Pausen-Funktion
• Aus (nur sMove Standard-Ausführung)
• Entfeuchtung
• Aus/ Pausen-Funktion
• Montage- und Bedienungsanleitung
