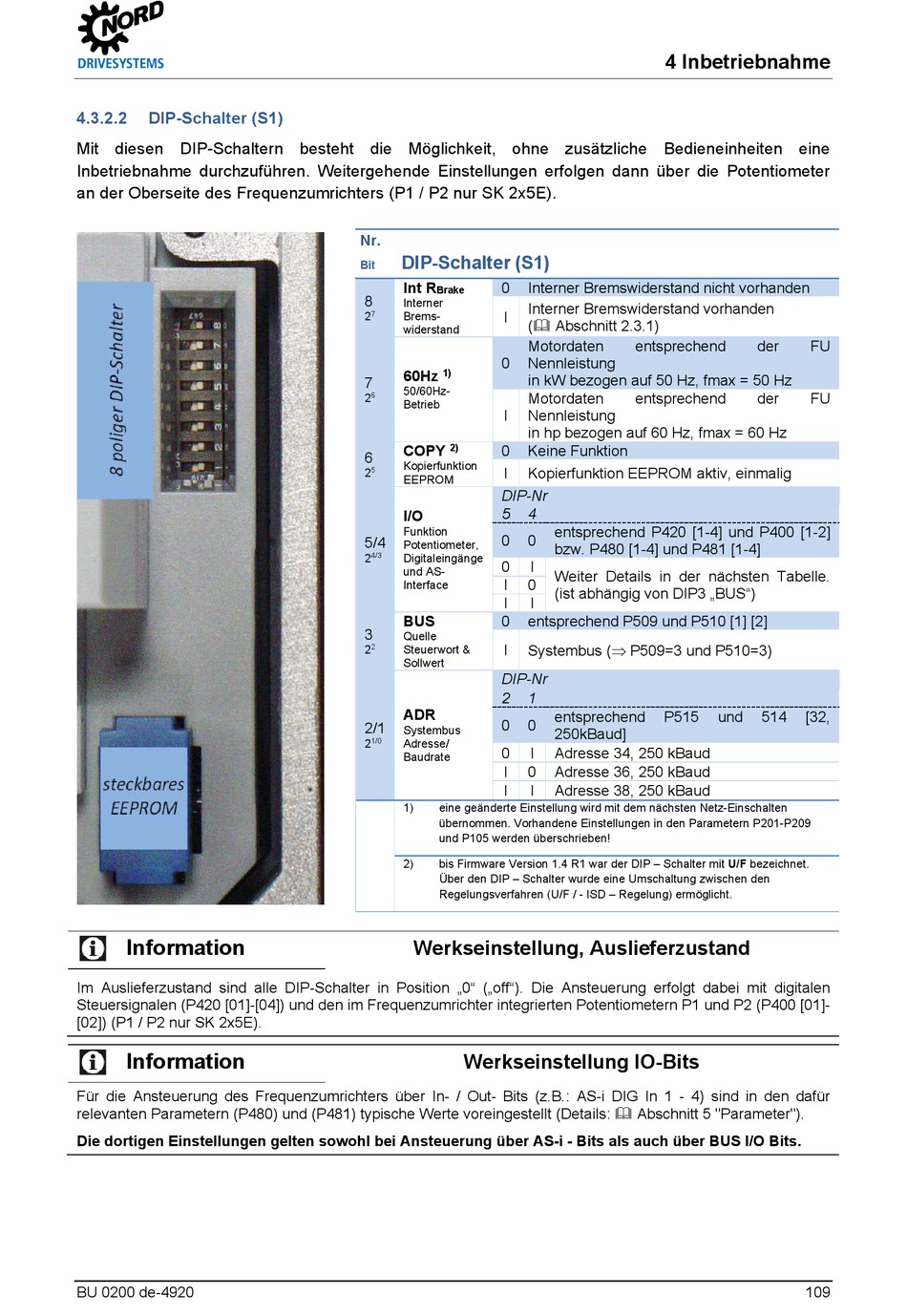

4.3.2.2

DIP-Schalter (S1)

Mit diesen DIP-Schaltern besteht die Möglichkeit, ohne zusätzliche Bedieneinheiten eine
Inbetriebnahme durchzuführen. Weitergehende Einstellungen erfolgen dann über die Potentiometer
an der Oberseite des Frequenzumrichters (P1 / P2 nur SK 2x5E).
Information
Im Auslieferzustand sind alle DIP-Schalter in Position „0" („off"). Die Ansteuerung erfolgt dabei mit digitalen
Steuersignalen (P420 [01]-[04]) und den im Frequenzumrichter integrierten Potentiometern P1 und P2 (P400 [01]-
[02]) (P1 / P2 nur SK 2x5E).
Information
Für die Ansteuerung des Frequenzumrichters über In- / Out- Bits (z.B.: AS-i DIG In 1 - 4) sind in den dafür
relevanten Parametern (P480) und (P481) typische Werte voreingestellt (Details:  Abschnitt 5 "Parameter").
Die dortigen Einstellungen gelten sowohl bei Ansteuerung über AS-i - Bits als auch über BUS I/O Bits.
BU 0200 de-4920
Nr.
DIP-Schalter (S1)
Bit
Int R 0 Interner Bremswiderstand nicht vorhanden
Brake
8
Interner
Interner Bremswiderstand vorhanden
I
2 7 Brems-
( Abschnitt 2.3.1)
widerstand
Motordaten
0 Nennleistung
60Hz 1)
in kW bezogen auf 50 Hz, fmax = 50 Hz
7
50/60Hz-
Motordaten
2 6
Betrieb
I Nennleistung
in hp bezogen auf 60 Hz, fmax = 60 Hz
COPY 2) 0 Keine Funktion
6
Kopierfunktion
I Kopierfunktion EEPROM aktiv, einmalig
2 5
EEPROM
DIP-Nr
5 4
I/O
Funktion
0 0
5/4
Potentiometer,
2 4/3 Digitaleingänge
0 I
und AS-
I 0
Interface
I I
BUS 0 entsprechend P509 und P510 [1] [2]
3
Quelle
I
Systembus (⇒ P509=3 und P510=3)
2 2 Steuerwort &
Sollwert
DIP-Nr
2 1
ADR
0 0
2/1
Systembus
2 1/0 Adresse/
0 I
Baudrate
I 0
I I
1) eine geänderte Einstellung wird mit dem nächsten Netz-Einschalten
übernommen. Vorhandene Einstellungen in den Parametern P201-P209
und P105 werden überschrieben!
bis Firmware Version 1.4 R1 war der DIP – Schalter mit U/F bezeichnet.
2)
Über den DIP – Schalter wurde eine Umschaltung zwischen den
Regelungsverfahren (U/F / - ISD – Regelung) ermöglicht.

Werkseinstellung, Auslieferzustand

Werkseinstellung IO-Bits

4 Inbetriebnahme
entsprechend
entsprechend
entsprechend P420 [1-4] und P400 [1-2]
bzw. P480 [1-4] und P481 [1-4]
Weiter Details in der nächsten Tabelle.
(ist abhängig von DIP3 „BUS")
entsprechend P515 und
250kBaud]
Adresse 34, 250 kBaud
Adresse 36, 250 kBaud
Adresse 38, 250 kBaud
der FU
der FU
514 [32,
