Hinweis
Sachschaden durch falsche Handhabung!
Beschädigung einer montierten Kondensatwanne bei Transport.
Montieren Sie die Kondensatwanne erst nach dem Transport an
n
ihrem Aufstellungsort.

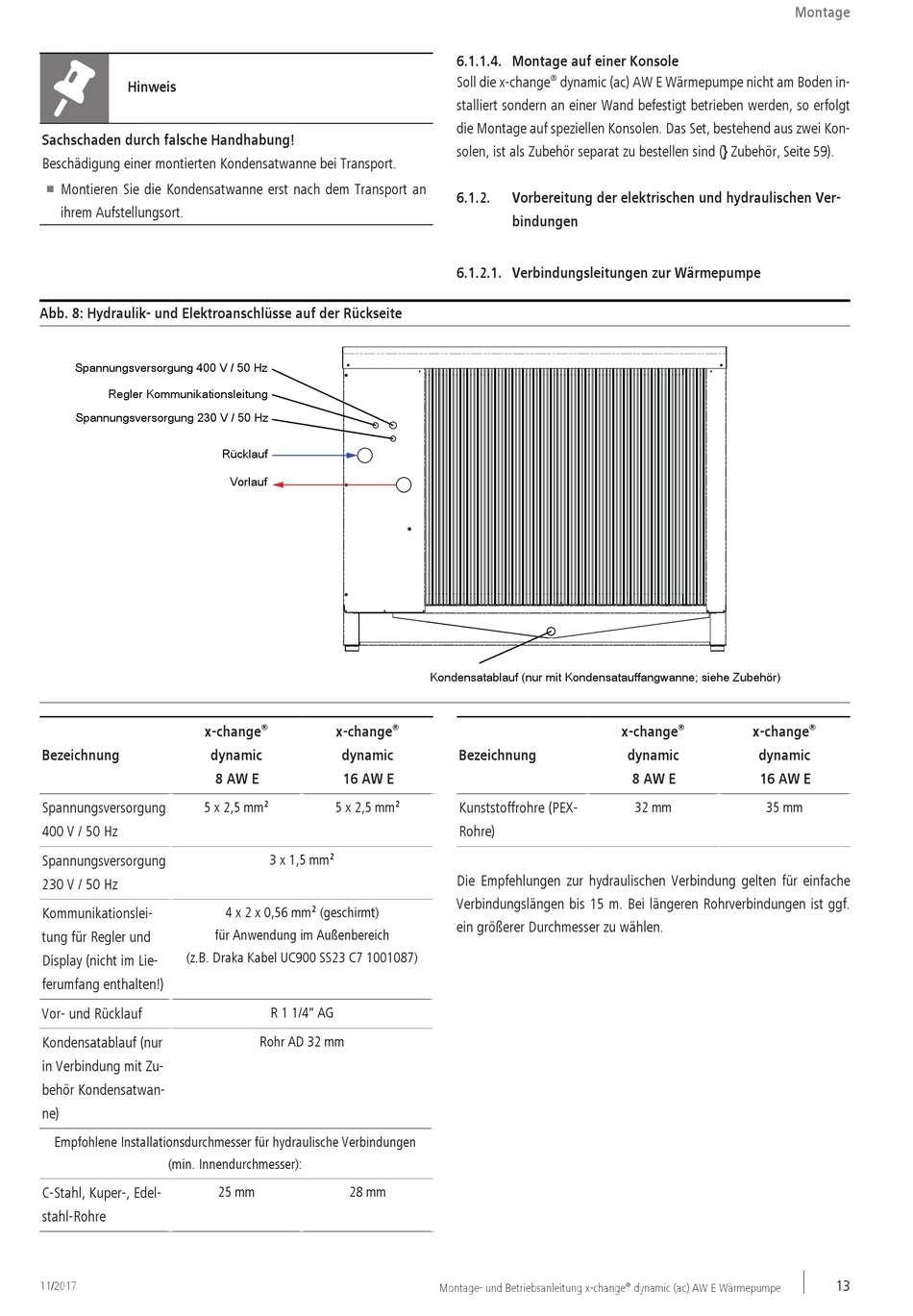

Abb. 8: Hydraulik- und Elektroanschlüsse auf der Rückseite
Spannungsversorgung 400 V / 50 Hz
Regler Kommunikationsleitung
Spannungsversorgung 230 V / 50 Hz
x-change
Bezeichnung dynamic
Spannungsversorgung 5 x 2,5 mm²
400 V / 50 Hz
Spannungsversorgung
230 V / 50 Hz
Kommunikationslei-
tung für Regler und
(z.B. Draka Kabel UC900 SS23 C7 1001087)
Display (nicht im Lie-
ferumfang enthalten!)
Vor- und Rücklauf
Kondensatablauf (nur
in Verbindung mit Zu-
behör Kondensatwan-
ne)
Empfohlene Installationsdurchmesser für hydraulische Verbindungen
(min. Innendurchmesser):
C-Stahl, Kuper-, Edel-
stahl-Rohre
11/2017
Rücklauf
Vorlauf
®
x-change
dynamic
8 AW E 16 AW E
5 x 2,5 mm²
3 x 1,5 mm²
4 x 2 x 0,56 mm² (geschirmt)
für Anwendung im Außenbereich
R 1 1/4" AG
Rohr AD 32 mm
25 mm 28 mm

6.1.1.4. Montage auf einer Konsole

®
Soll die x-change dynamic (ac) AW E Wärmepumpe nicht am Boden in-
stalliert sondern an einer Wand befestigt betrieben werden, so erfolgt
die Montage auf speziellen Konsolen. Das Set, bestehend aus zwei Kon-
solen, ist als Zubehör separat zu bestellen sind (} Zubehör, Seite 59).
6.1.2. Vorbereitung der elektrischen und hydraulischen Ver-
bindungen
6.1.2.1. Verbindungsleitungen zur Wärmepumpe
Kondensatablauf (nur mit Kondensatauffangwanne; siehe Zubehör)
®
Bezeichnung
Kunststoffrohre (PEX-
Rohre)
Die Empfehlungen zur hydraulischen Verbindung gelten für einfache
Verbindungslängen bis 15 m. Bei längeren Rohrverbindungen ist ggf.
ein größerer Durchmesser zu wählen.
Montage- und Betriebsanleitung x-change
®
x-change x-change
dynamic dynamic
8 AW E 16 AW E
32 mm 35 mm
®
dynamic (ac) AW E Wärmepumpe
Montage
®
