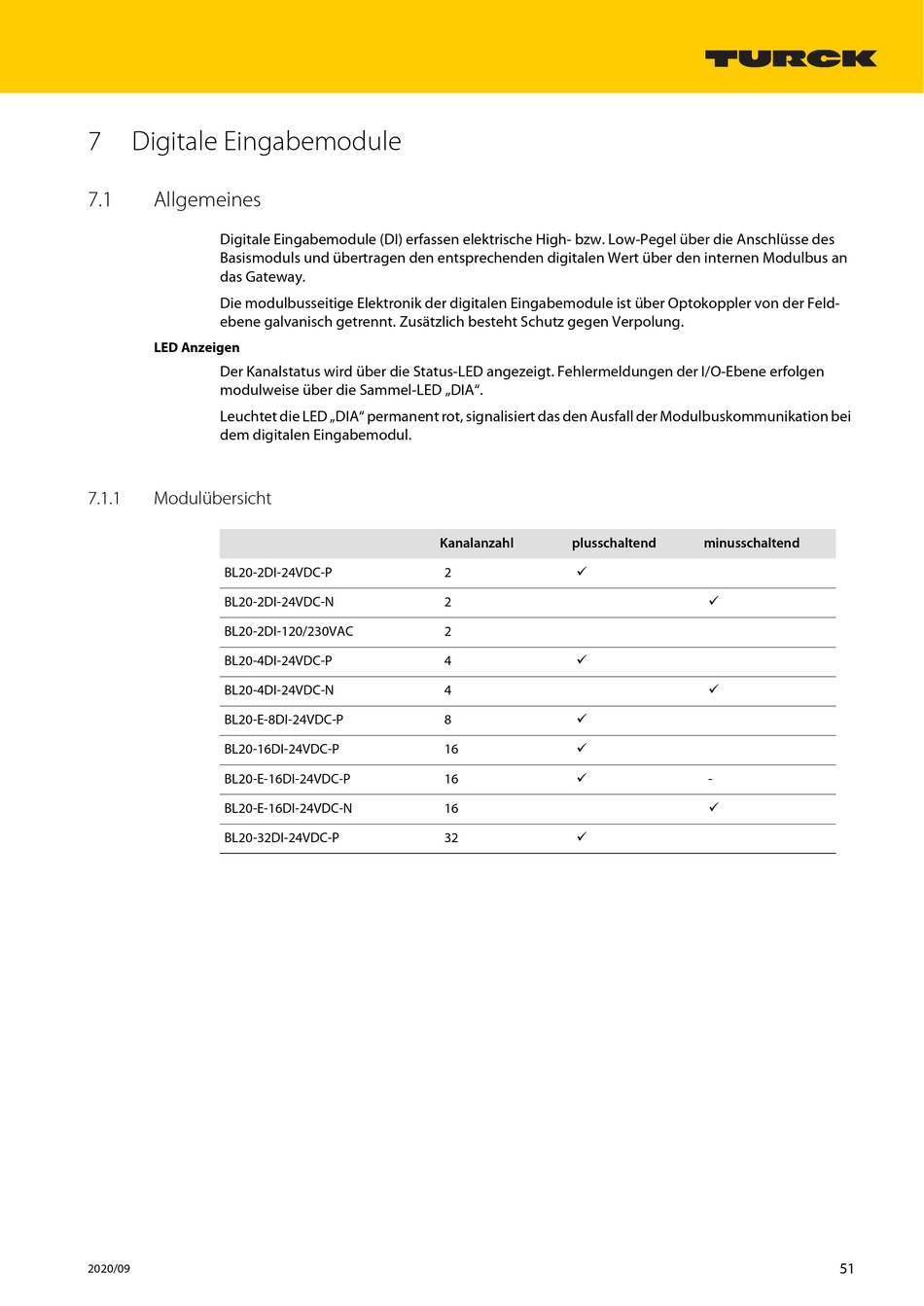

7

Digitale Eingabemodule

7.1

Allgemeines

Digitale Eingabemodule (DI) erfassen elektrische High- bzw. Low-Pegel über die Anschlüsse des
Basismoduls und übertragen den entsprechenden digitalen Wert über den internen Modulbus an
das Gateway.
Die modulbusseitige Elektronik der digitalen Eingabemodule ist über Optokoppler von der Feld-
ebene galvanisch getrennt. Zusätzlich besteht Schutz gegen Verpolung.
LED Anzeigen
Der Kanalstatus wird über die Status-LED angezeigt. Fehlermeldungen der I/O-Ebene erfolgen
modulweise über die Sammel-LED „DIA".
Leuchtet die LED „DIA" permanent rot, signalisiert das den Ausfall der Modulbuskommunikation bei
dem digitalen Eingabemodul.
7.1.1 Modulübersicht
BL20-2DI-24VDC-P
BL20-2DI-24VDC-N
BL20-2DI-120/230VAC
BL20-4DI-24VDC-P
BL20-4DI-24VDC-N
BL20-E-8DI-24VDC-P
BL20-16DI-24VDC-P
BL20-E-16DI-24VDC-P
BL20-E-16DI-24VDC-N
BL20-32DI-24VDC-P
2020/09
Kanalanzahl plusschaltend
2

2
2
4

4
8

16

16 
16
32

minusschaltend


-

