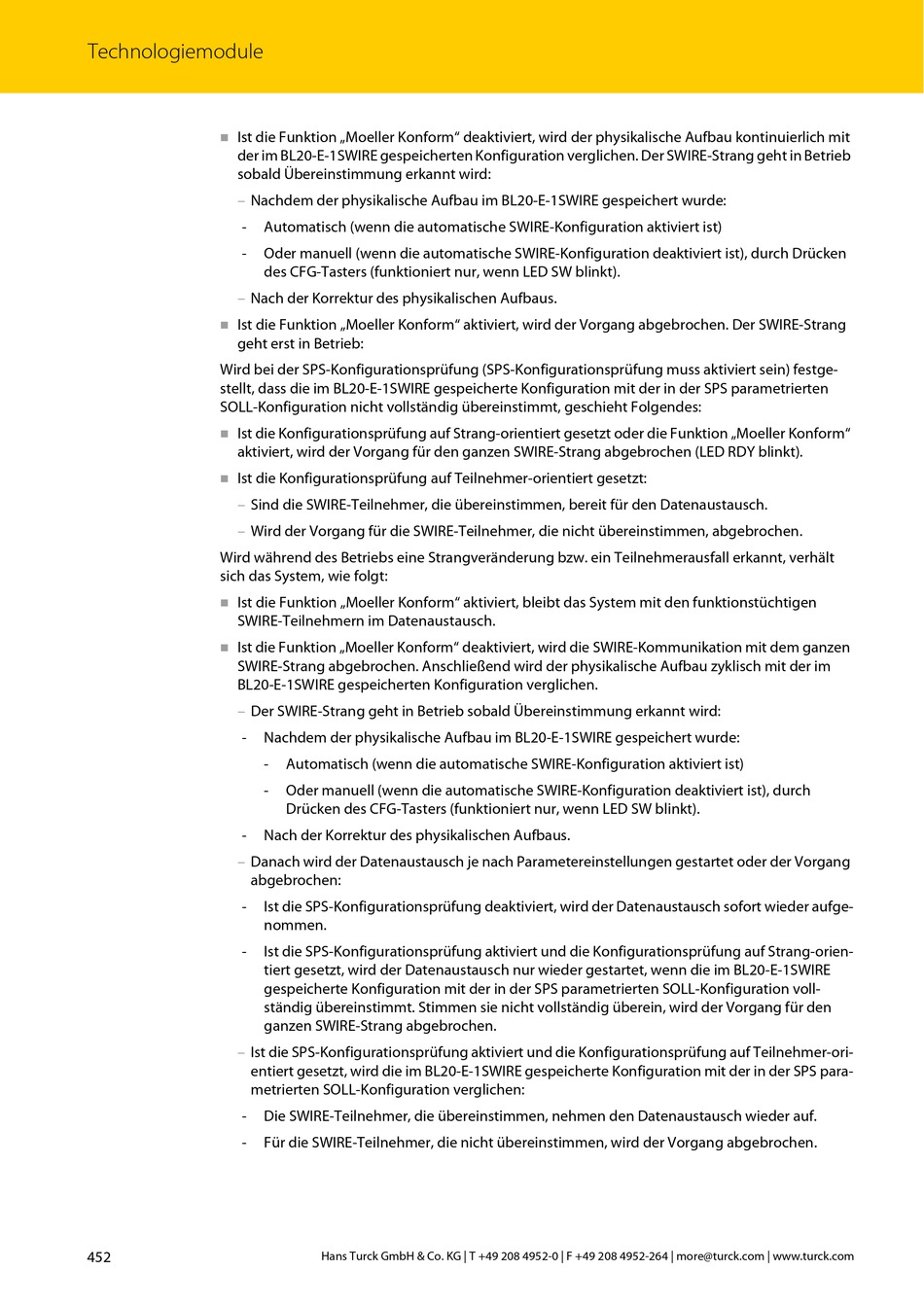

Technologiemodule
Ist die Funktion „Moeller Konform" deaktiviert, wird der physikalische Aufbau kontinuierlich mit

der im BL20-E-1SWIRE gespeicherten Konfiguration verglichen. Der SWIRE-Strang geht in Betrieb
sobald Übereinstimmung erkannt wird:
– Nachdem der physikalische Aufbau im BL20-E-1SWIRE gespeichert wurde:
-
-
– Nach der Korrektur des physikalischen Aufbaus.
Ist die Funktion „Moeller Konform" aktiviert, wird der Vorgang abgebrochen. Der SWIRE-Strang

geht erst in Betrieb:
Wird bei der SPS-Konfigurationsprüfung (SPS-Konfigurationsprüfung muss aktiviert sein) festge-
stellt, dass die im BL20-E-1SWIRE gespeicherte Konfiguration mit der in der SPS parametrierten
SOLL-Konfiguration nicht vollständig übereinstimmt, geschieht Folgendes:
Ist die Konfigurationsprüfung auf Strang-orientiert gesetzt oder die Funktion „Moeller Konform"

aktiviert, wird der Vorgang für den ganzen SWIRE-Strang abgebrochen (LED RDY blinkt).
Ist die Konfigurationsprüfung auf Teilnehmer-orientiert gesetzt:

– Sind die SWIRE-Teilnehmer, die übereinstimmen, bereit für den Datenaustausch.
– Wird der Vorgang für die SWIRE-Teilnehmer, die nicht übereinstimmen, abgebrochen.
Wird während des Betriebs eine Strangveränderung bzw. ein Teilnehmerausfall erkannt, verhält
sich das System, wie folgt:
Ist die Funktion „Moeller Konform" aktiviert, bleibt das System mit den funktionstüchtigen

SWIRE-Teilnehmern im Datenaustausch.
Ist die Funktion „Moeller Konform" deaktiviert, wird die SWIRE-Kommunikation mit dem ganzen

SWIRE-Strang abgebrochen. Anschließend wird der physikalische Aufbau zyklisch mit der im
BL20-E-1SWIRE gespeicherten Konfiguration verglichen.
– Der SWIRE-Strang geht in Betrieb sobald Übereinstimmung erkannt wird:
-
-
– Danach wird der Datenaustausch je nach Parametereinstellungen gestartet oder der Vorgang
abgebrochen:
-
-
– Ist die SPS-Konfigurationsprüfung aktiviert und die Konfigurationsprüfung auf Teilnehmer-ori-
entiert gesetzt, wird die im BL20-E-1SWIRE gespeicherte Konfiguration mit der in der SPS para-
metrierten SOLL-Konfiguration verglichen:
-
-
452
Automatisch (wenn die automatische SWIRE-Konfiguration aktiviert ist)
Oder manuell (wenn die automatische SWIRE-Konfiguration deaktiviert ist), durch Drücken
des CFG-Tasters (funktioniert nur, wenn LED SW blinkt).
Nachdem der physikalische Aufbau im BL20-E-1SWIRE gespeichert wurde:
- Automatisch (wenn die automatische SWIRE-Konfiguration aktiviert ist)
- Oder manuell (wenn die automatische SWIRE-Konfiguration deaktiviert ist), durch
Drücken des CFG-Tasters (funktioniert nur, wenn LED SW blinkt).
Nach der Korrektur des physikalischen Aufbaus.
Ist die SPS-Konfigurationsprüfung deaktiviert, wird der Datenaustausch sofort wieder aufge-
nommen.
Ist die SPS-Konfigurationsprüfung aktiviert und die Konfigurationsprüfung auf Strang-orien-
tiert gesetzt, wird der Datenaustausch nur wieder gestartet, wenn die im BL20-E-1SWIRE
gespeicherte Konfiguration mit der in der SPS parametrierten SOLL-Konfiguration voll-
ständig übereinstimmt. Stimmen sie nicht vollständig überein, wird der Vorgang für den
ganzen SWIRE-Strang abgebrochen.
Die SWIRE-Teilnehmer, die übereinstimmen, nehmen den Datenaustausch wieder auf.
Für die SWIRE-Teilnehmer, die nicht übereinstimmen, wird der Vorgang abgebrochen.
