Analoge Eingabemodule

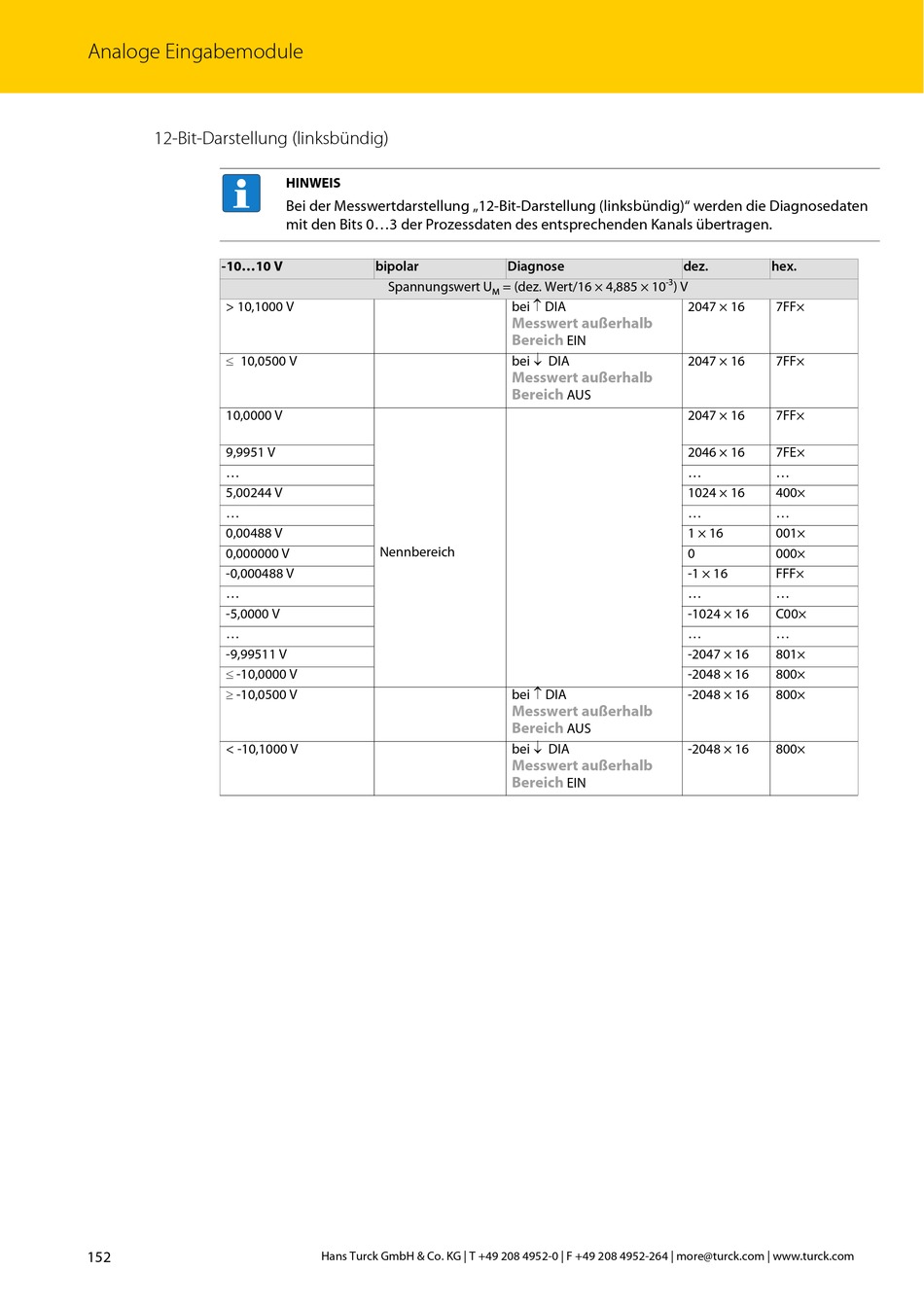

12-Bit-Darstellung (linksbündig)
-10...10 V
> 10,1000 V
 10,0500 V
10,0000 V
9,9951 V
...
5,00244 V
...
0,00488 V
0,000000 V
-0,000488 V
...
-5,0000 V
...
-9,99511 V
 -10,0000 V
 -10,0500 V
< -10,1000 V
152
HINWEIS
Bei der Messwertdarstellung „12-Bit-Darstellung (linksbündig)" werden die Diagnosedaten
mit den Bits 0...3 der Prozessdaten des entsprechenden Kanals übertragen.
bipolar
Spannungswert U
Nennbereich
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Diagnose
-3
= (dez. Wert/16 × 4,885 × 10
M
bei DIA
Messwert außerhalb
Bereich
EIN
bei DIA
Messwert außerhalb
Bereich
AUS
beiDIA
Messwert außerhalb
Bereich
AUS
bei DIA
Messwert außerhalb
Bereich
EIN
dez. hex.
) V
2047 × 16 7FF×
2047 × 16 7FF×
2047 × 16 7FF×
2046 × 16 7FE×
... ...
1024 × 16 400×
... ...
1 × 16 001×
0 000×
-1 × 16 FFF×
... ...
-1024 × 16 C00×
... ...
-2047 × 16 801×
-2048 × 16 800×
-2048 × 16 800×
-2048 × 16 800×
