Montage und Verdrahtung
14.1.8

Verdrahtung mit Schraubanschluss

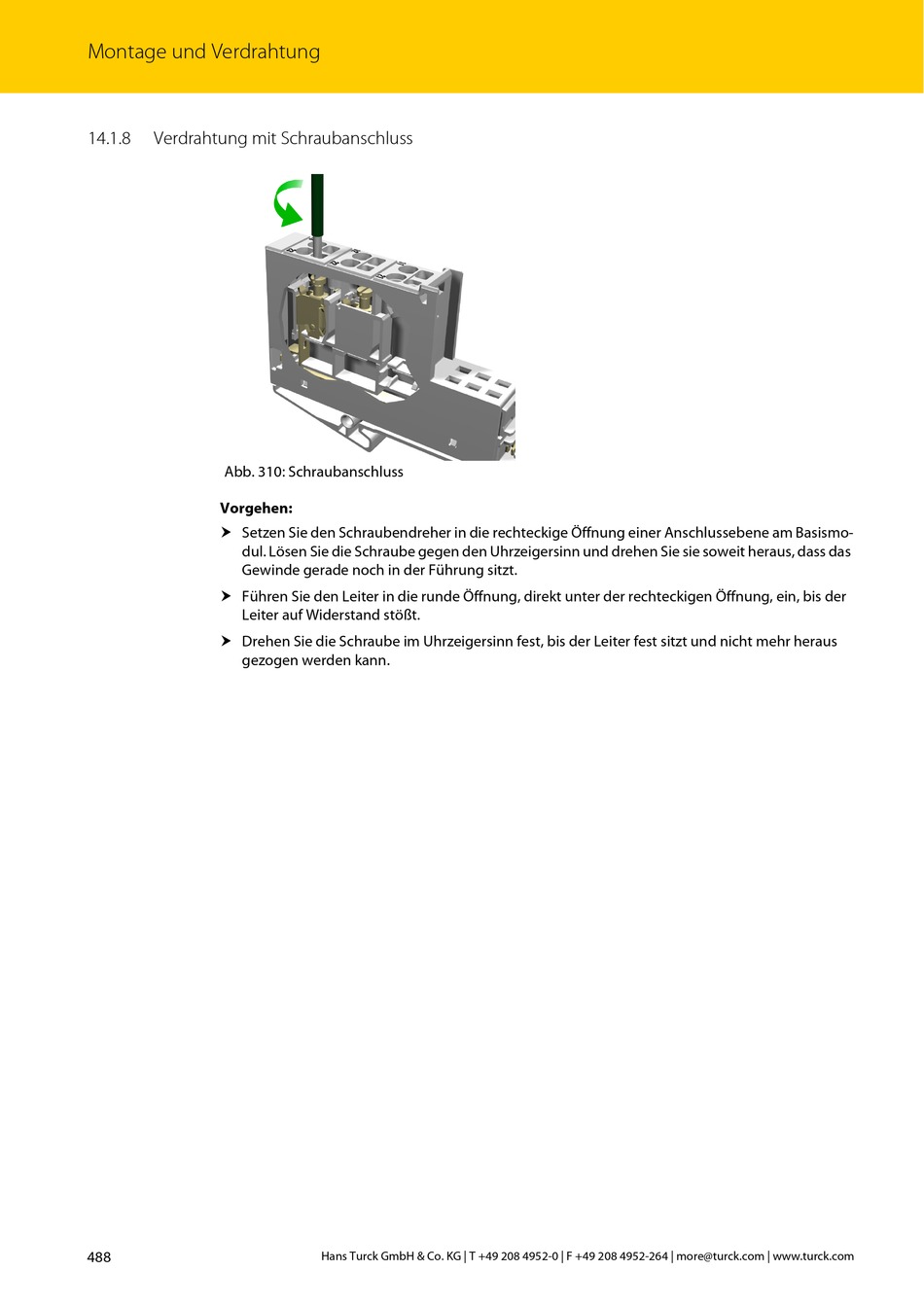

Abb. 310: Schraubanschluss
Vorgehen:
† Setzen Sie den Schraubendreher in die rechteckige Öffnung einer Anschlussebene am Basismo-
dul. Lösen Sie die Schraube gegen den Uhrzeigersinn und drehen Sie sie soweit heraus, dass das
Gewinde gerade noch in der Führung sitzt.
† Führen Sie den Leiter in die runde Öffnung, direkt unter der rechteckigen Öffnung, ein, bis der
Leiter auf Widerstand stößt.
† Drehen Sie die Schraube im Uhrzeigersinn fest, bis der Leiter fest sitzt und nicht mehr heraus
gezogen werden kann.
