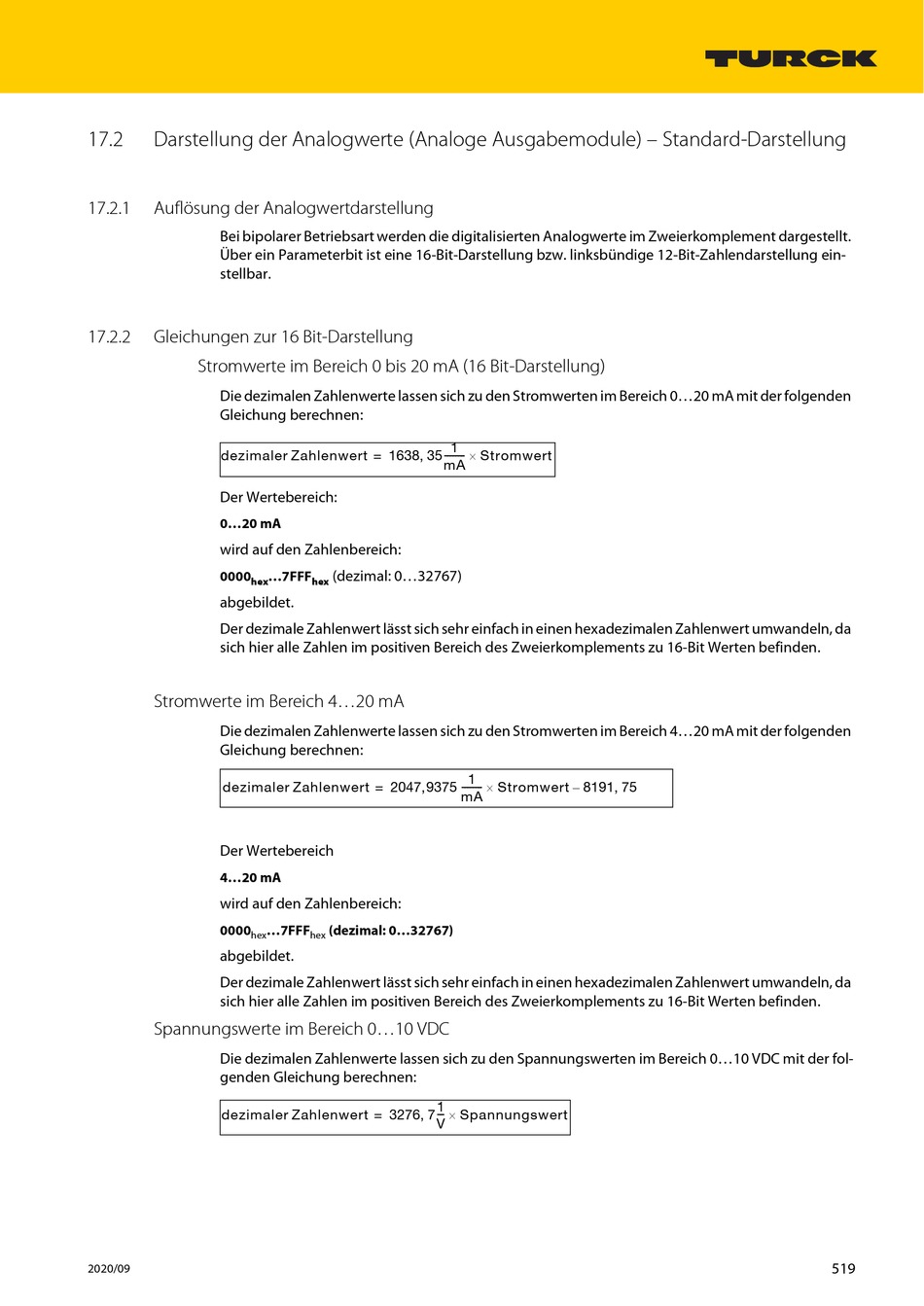

17.2 Darstellung der Analogwerte (Analoge Ausgabemodule) – Standard-Darstellung
17.2.1 Auflösung der Analogwertdarstellung
Bei bipolarer Betriebsart werden die digitalisierten Analogwerte im Zweierkomplement dargestellt.
Über ein Parameterbit ist eine 16-Bit-Darstellung bzw. linksbündige 12-Bit-Zahlendarstellung ein-
stellbar.
17.2.2

Gleichungen zur 16 Bit-Darstellung

Stromwerte im Bereich 0 bis 20 mA (16 Bit-Darstellung)
Die dezimalen Zahlenwerte lassen sich zu den Stromwerten im Bereich 0...20 mA mit der folgenden
Gleichung berechnen:
dezimaler Zahlenwert
Der Wertebereich:
0...20 mA
wird auf den Zahlenbereich:
0000
hex
abgebildet.
Der dezimale Zahlenwert lässt sich sehr einfach in einen hexadezimalen Zahlenwert umwandeln, da
sich hier alle Zahlen im positiven Bereich des Zweierkomplements zu 16-Bit Werten befinden.
Stromwerte im Bereich 4...20 mA
Die dezimalen Zahlenwerte lassen sich zu den Stromwerten im Bereich 4...20 mA mit der folgenden
Gleichung berechnen:
dezimaler Zahlenwert
Der Wertebereich
4...20 mA
wird auf den Zahlenbereich:
0000
hex
abgebildet.
Der dezimale Zahlenwert lässt sich sehr einfach in einen hexadezimalen Zahlenwert umwandeln, da
sich hier alle Zahlen im positiven Bereich des Zweierkomplements zu 16-Bit Werten befinden.
Spannungswerte im Bereich 0...10 VDC
Die dezimalen Zahlenwerte lassen sich zu den Spannungswerten im Bereich 0...10 VDC mit der fol-
genden Gleichung berechnen:
dezimaler Zahlenwert
2020/09
= 1638 35 ,
(dezimal: 0...32767)
...7FFF
hex
= 2047 9375 ,
...7FFF (dezimal: 0...32767)
hex
1
-- -
= 3276 7 ,
V
1

------- - Stromwert
mA
1
 –
------- - Stromwert 8191 75 ,
mA

Spannungswert
519
