Analoge Eingabemodule
8.8
Analoges Eingabemodul, 4AI, Spannung/ Strom

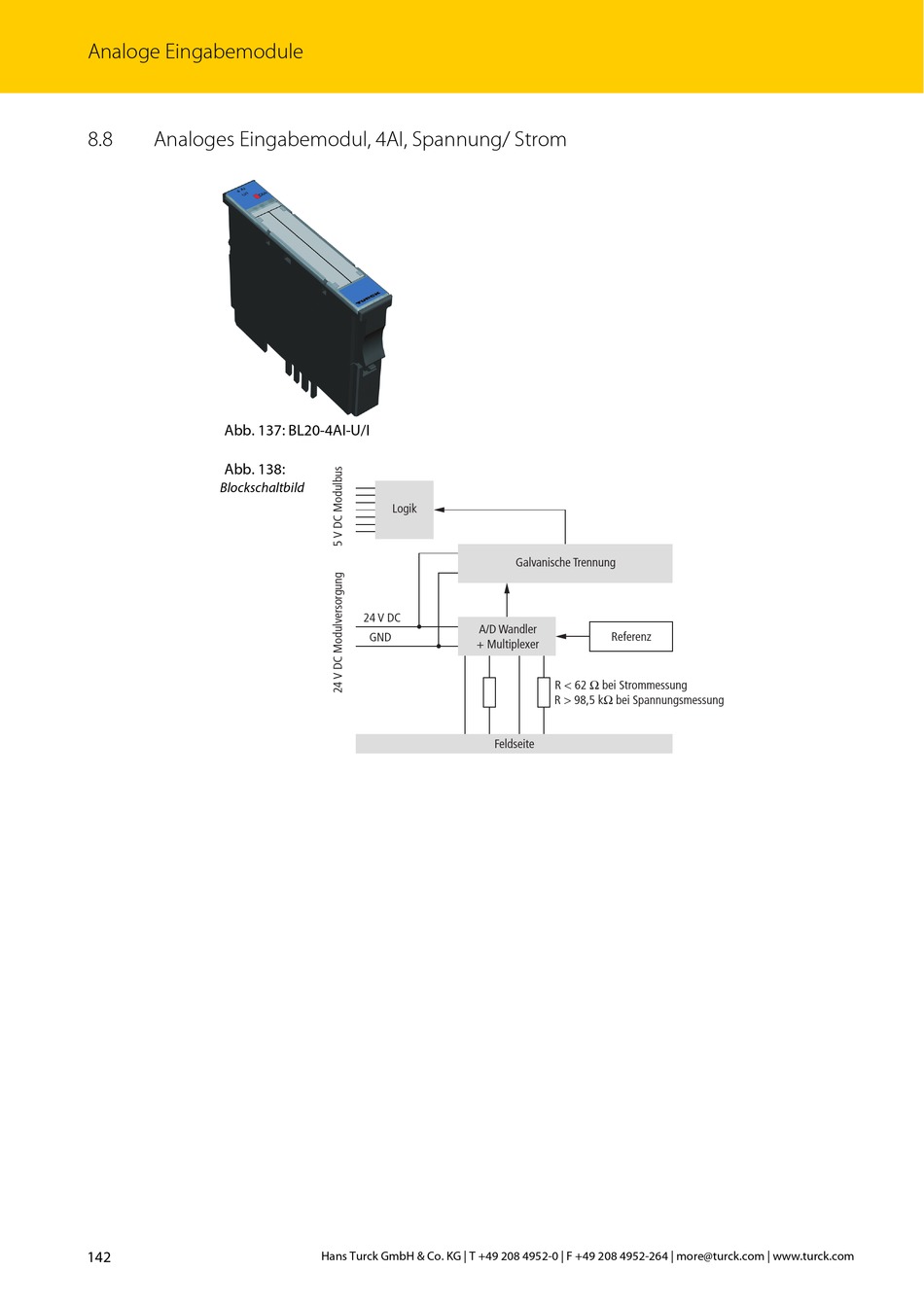

Abb. 137: BL20-4AI-U/I
Abb. 138:
Blockschaltbild
142
Logik
24 V DC
A/D Wandler
GND
+ Multiplexer
Feldseite
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Galvanische Trennung
Referenz
R < 62 O bei Strommessung
R > 98,5 kO bei Spannungsmessung
