2 / 12 Kapitel 11
•
•
•
Innenabmessungen der Empfangsspulen. Der Umfang der
Körperregion, die untersucht werden soll, muss mit den Innenab-
messungen der Spule vereinbar sein. Eine detaillierte Beschreibung
finden Sie im Kapitel „Spulen" des vorliegenden Dokuments, während
Hinweise zu den Abmessungen der Spulen im Kapitel, „Technische
Beschreibung" zu finden sind.

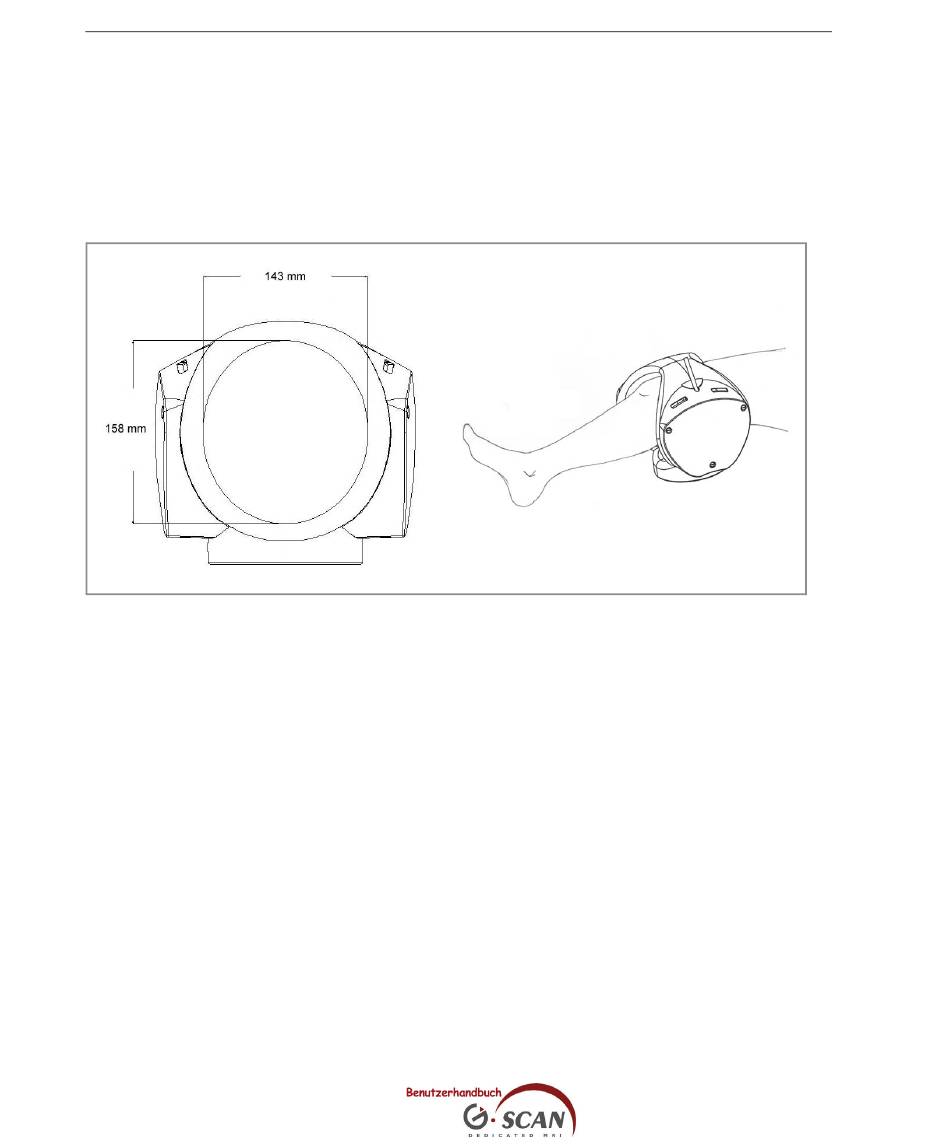

Abb. 11.2 - Die Innenabmessungen der Spule (hier am Beispiel der Spule 2 Knie
gezeigt) stellen einen Grenzwert für die untersuchte Körperregion dar
Die Länge der Patientenliege beträgt 2190 mm, dies kann bei
überdurchschnittlich großen Patienten ein abmessungsbedingtes
Hindernis für die Untersuchung darstellen. In diesem Zusammenhang
ist es absolut notwendig, vor jeder Bewegung des Systems -
unabhängig davon, ob es sich um eine horizontale Translationsbe-
wegung oder um eine Rotationsbewegung handelt - sicherzustellen,
dass der Kopf des Patienten nicht über den oberen Rand des Patien-
tentischs hinausragt.
Die maximale Bildanzeige beläuft sich auf ein Quadrat von 270 x
2
270 mm . Denn der Homogenitätsbereich des Magneten entspricht
einer Kugel mit einem Durchmesser von 270 mm, die im Isozentrum
des Magneten zentriert ist.
Die maximale Bildanzeige beläuft sich daher auf ein Quadrat um den
Kreisumfang einer Kugel, die dem Homogenitätsbereich des Magneten
entspricht, wie aus folgender Abbildung ersichtlich ist. Zum besseren
Verständnis der Abbildung ist nur eine Hälfte der Kugel dargestellt.
Bei der Darstellung der Wirbelsäule sind die Abmessungen der
maximalen Bildanzeige (die nachfolgend angegeben wird) jedoch
reduziert. Dadurch werden anatomische Regionen des menschlichen
